125cc排量单缸内燃机动力装置三维建模

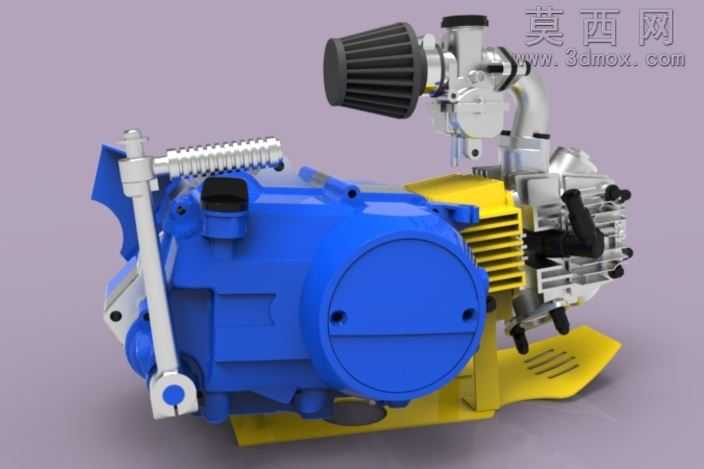

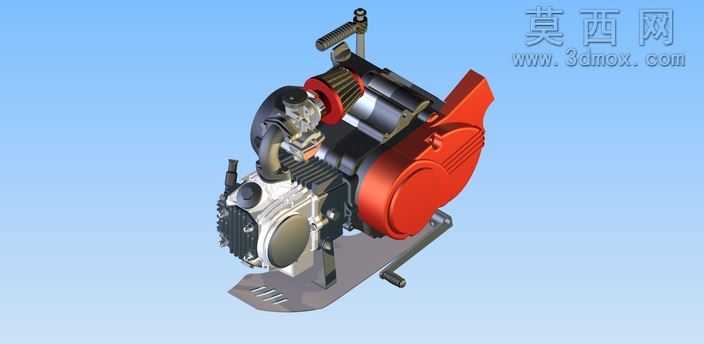

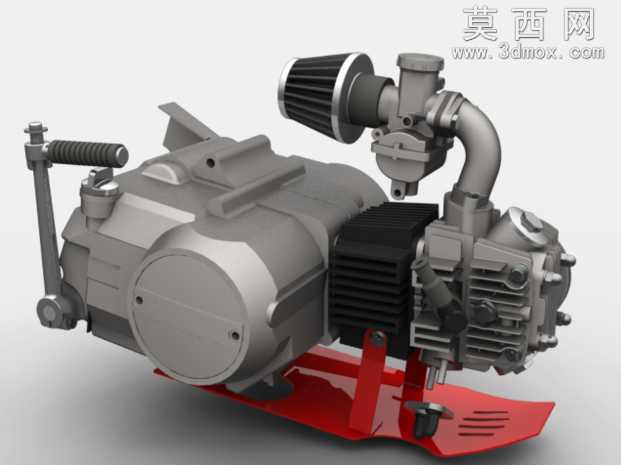

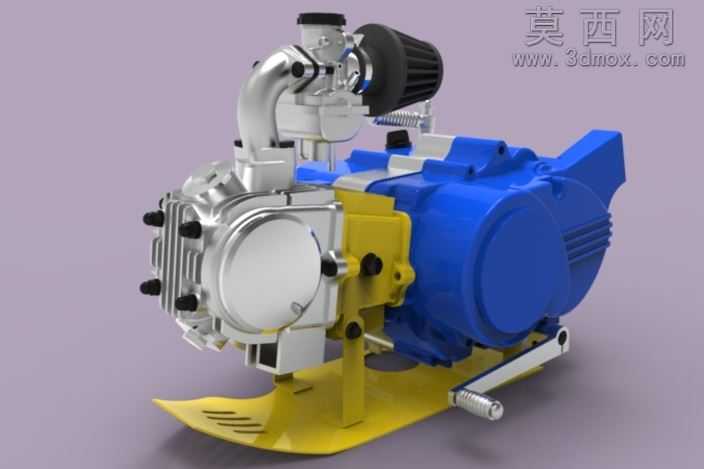

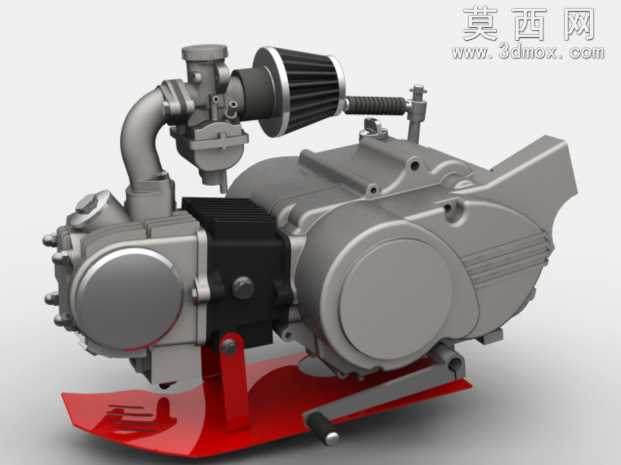

本作品为125cc排量单缸内燃机的高精度三维建模成果，建模过程严格遵循真实小型内燃发动机的结构比例与装配逻辑，完整还原了该类动力装置的全部核心组成部件。建模阶段以实体建模为核心思路，先完成发动机曲轴箱体的主体轮廓构建，通过拉伸、旋转、布尔运算等基础特征命令搭建箱体的基础腔体结构，再逐一细化箱体上的安装孔位、加强筋、轴承座等细节结构，保证箱体的装配基准与真实部件完全一致。针对发动机的核心运动组件，建模时单独拆分活塞、连杆、曲轴、配气凸轮轴等独立零件，严格按照125cc排量的缸径、行程参数计算各部件尺寸，还原活塞环槽、连杆轴颈、曲轴配重块等关键结构，确保各运动部件之间不存在干涉问题，可直观演示内燃机的往复运动转换为旋转运动的工作过程。对于发动机外围附属部件，包括化油器、空气滤清器、启动踏杆、散热鳍片组、安装底座等结构，均按照实物外观进行精细化还原：空气滤清器的滤网褶皱结构通过阵列特征实现，还原过滤部件的真实质感；化油器的油道、节气门调节结构做了简化但保留核心外形特征；缸体与缸头部分的散热鳍片通过等距阵列命令生成，鳍片厚度、间距均参考真实风冷发动机的散热设计参数；红色安装底座采用钣金特征建模，还原底座的弯折造型、安装固定孔位与加强结构。材质与渲染阶段，针对不同部件匹配对应材质属性：发动机主体箱体、缸头、曲轴箱等铸铝部件采用磨砂金属材质，调整粗糙度参数还原铸铝件的哑光金属质感；散热鳍片、运动摩擦部件采用稍高反光的金属材质，区分加工面与铸造面的质感差异；空气滤清器的橡胶连接管、滤芯部分分别采用哑光橡胶、多孔纤维材质，还原不同部件的视觉差异；红色安装底座采用亮面烤漆金属材质，提升整体模型的视觉层次感。整体建模过程遵循从整体到局部、从核心到外围的设计思路，所有零件保留完整的装配约束关系，既可以拆分查看单个零件的结构细节，也可以装配为整体展示发动机的完整外观，清晰呈现小型单缸风冷内燃机的结构组成与布局逻辑，可用于机械结构教学、动力装置原理演示、相关产品设计参考等场景。
