符合ISO标准的相机闪光灯结构三维设计

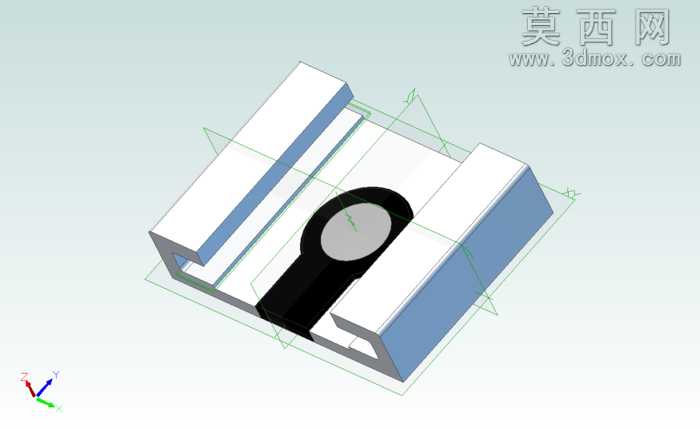

本作品为相机闪光灯的三维结构设计，建模过程严格遵循ISO-518-2006相关标准要求，采用参数化建模方式完成整体结构搭建。建模初期先梳理闪光灯的功能逻辑与装配关系，将整体结构拆分为基座壳体、闪光灯安装槽、定位卡合结构、侧边支撑筋条几个独立模块，分别完成各模块的草图绘制后，通过拉伸、切除、倒角等基础特征操作生成实体，再通过装配约束将各模块组合为完整结构，确保各部件之间的配合间隙符合实际生产的公差要求。材质设置上，基座主体采用哑光硬质工程塑料材质，调整材质的漫反射、粗糙度参数还原塑料外壳的磨砂质感，闪光灯安装位的环形区域设置为黑色哑光吸光材质，避免光线在结构内部产生多余反射影响闪光效果，侧边的支撑结构设置为稍浅的蓝色塑料材质，通过色彩区分不同功能区域，同时还原消费类数码产品的外观配色逻辑。结构设计上，两侧的长条形凸起结构为闪光灯与相机热靴连接的导向滑轨，内侧的凹槽做了圆角过渡处理，既可以降低安装时的摩擦阻力，也能避免尖锐棱角在装配过程中产生磕碰损伤，中间的圆形安装位预留了闪光灯管与电路组件的安装空间，周边的加强筋结构在不增加整体壁厚的前提下提升了壳体的结构强度，避免日常使用中受挤压产生形变。建模过程中同步完成了结构干涉检查，确认所有活动部件与固定结构之间不存在碰撞冲突，各安装位的尺寸匹配通用相机闪光灯的组件规格，可直接用于后续的结构验证、3D打印手板制作或者注塑模具的开模参考，整体模型的布线规整，特征参数保留完整，方便后续根据不同相机型号的适配需求调整尺寸参数。渲染阶段采用柔和的均匀布光，清晰展示各部分的结构细节与材质差异，视角选择斜向等轴测视角，能够同时呈现模型的顶面结构、侧边轮廓与内部安装位的布局，让观看者可以直观理解该闪光灯结构的装配逻辑与设计特点。
