数控PCB加工用定位销双面铣削模具板

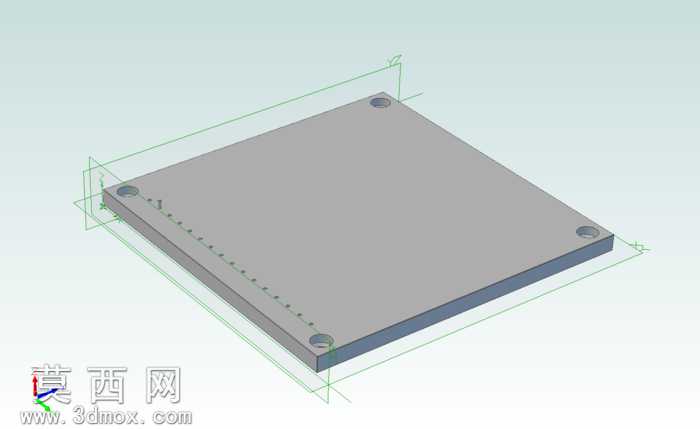

本作品为面向PCB铣削加工工序设计的专用模具板三维模型，整体采用方正平板式结构设计，建模过程严格遵循数控加工工装的实际设计逻辑，以Alibre Design平台完成全参数化建模，所有尺寸参数均匹配小型数控铣床的装夹基准与PCB工件的加工定位需求。模型主体为均质矩形平板结构，四个边角位置分别设计有沉头式定位安装孔，孔位同轴度、沉孔深度均按照机床工作台装夹公差要求设定，可直接通过标准紧固件完成模具板在机床工作台上的固定，保证加工过程中工装无位移偏差。沿平板的其中一条长边，等距排布有一排细密的定位销孔，孔位间距严格对应PCB板的边定位基准，可插入定位销完成待加工PCB板的快速装夹定位，适配双面PCB的正反两面铣削加工需求，无需重复找正基准，有效提升加工效率。建模过程中对平板的上下表面做了平面度公差的参数化约束，保证模具板工作面的平面精度满足PCB铣削的平面度要求，避免因工装平面度误差导致PCB加工报废。模型渲染阶段采用金属磨砂材质模拟实际模具板常用的45号钢调质处理后的表面质感，对边角安装孔、侧边定位销孔做了倒角与孔壁光顺处理，还原真实机加工件的工艺细节，所有结构棱边均做了微小倒钝处理，符合实际工装的安全设计要求。设计思路上充分考虑小型数控铣床的加工行程与装夹特点，整体外形尺寸控制在小型机床的有效加工范围内，平板厚度经过刚度校核，可承受铣削加工过程中的切削力而不产生形变，保证PCB铣削加工的精度稳定性。模型完整还原了模具板的所有结构细节，无多余冗余特征，所有孔位、平面、倒角特征均具备可加工性，可直接导出工程图用于实际生产制造，适配多氯联苯分离类路由设备所用小型PCB板的批量铣削加工场景，能够有效降低PCB装夹找正的辅助时间，提升数控加工的工序效率与加工良率。
