AMD Radeon 6870不带散热器显卡结构模型

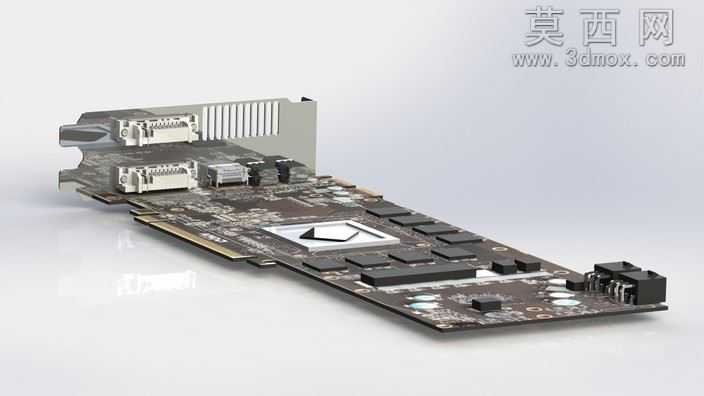

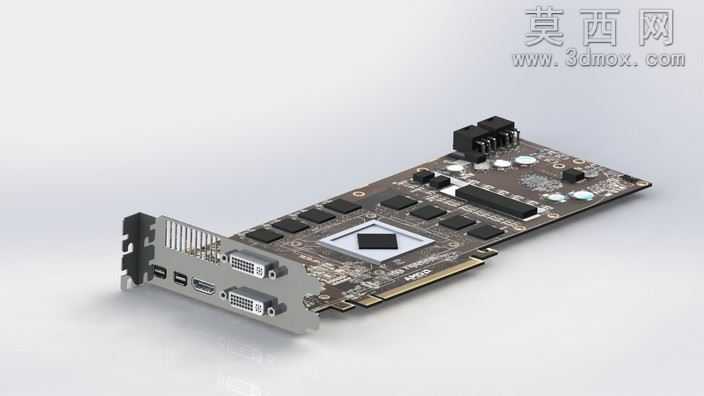

本模型为AMD Radeon 6870显卡去除散热器后的裸板三维结构，建模过程以还原真实硬件布局为核心目标，首先通过实测采集公版HD6870 PCB的长宽尺寸、固定孔位坐标、接口排布位置等基础参数，在SolidWorks中搭建基准坐标系，先绘制PCB基板的平面轮廓，拉伸为标准厚度的板件，预留出所有元件安装的定位孔与走线避让槽。建模时按照硬件实际层级逐步搭建：首先完成PCI-E金手指部分的建模，还原金手指的分段触点结构与板端插接的卡扣结构，保证接口尺寸符合PCI-E规范的公差要求；随后依次排布供电模块的固态电容、封闭式电感、MOS管元件，按照公版6+2相供电的实际布局定位每个元件的坐标，还原电容的圆柱封装、电感的方形屏蔽罩结构、MOS管的贴片引脚形态；核心区域预留出GPU芯片的安装位，还原核心周围的贴片电阻、电容阵列的排布规律，还原显存颗粒的贴片封装形态，按照海力士显存的实际尺寸建模并围绕核心等距排布；接口挡板部分采用钣金建模逻辑，还原挡板的冲压弯折结构，依次做出DP接口、HDMI接口、两个DVI接口的开孔，还原每个接口的金属外壳与内部针脚占位结构，挡板上的固定弹片、通风栅格也做了等比例还原；板端的6Pin外接供电接口还原了塑料卡扣与金属针脚结构，板上的固定螺丝柱、跳线插针也按照实际位置做了简化还原。材质渲染阶段，PCB板采用哑光深绿的FR4板材材质，表面做轻微的磨砂质感处理，金属元件部分区分不同材质：金手指做镀金亮面金属质感，电容顶部做十字防爆纹的哑光塑料质感，电感屏蔽罩做哑光锡镍合金质感，接口挡板做哑光镀锌钢板质感，所有元件的标识区域做了简化的丝印层处理，还原板卡的真实视觉观感。整个模型未包含散热器结构，重点呈现显卡PCB板本身的元件布局与结构特征，所有部件的装配关系完全匹配真实硬件，可用于电脑硬件结构展示、装机模拟演示、板卡结构教学等场景，建模过程中对细小的贴片元件做了适度简化，在保证整体结构准确度的前提下控制了模型面数，兼顾展示效果与文件可用性。
