3米规格彩钢瓦楞屋面板三维设计作品

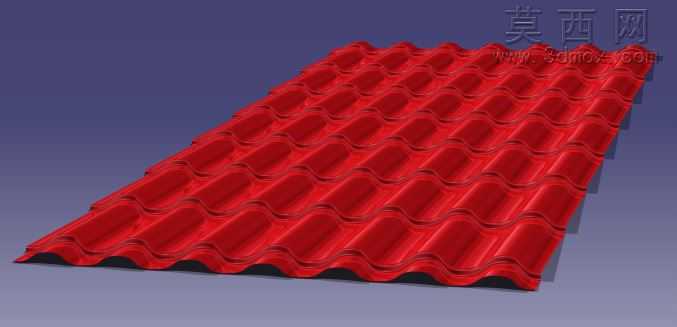

本作品为3米规格钢屋顶板的三维参数化建模成果，建模阶段采用CATIA软件完成全流程设计，首先依据1100x3000mm的实际覆盖尺寸建立基准平面，以单块瓦楞的波浪形截面为基础轮廓，通过凸台拉伸、阵列特征完成整板的基础形体构建，精准还原了彩钢瓦特有的圆弧波峰、过渡波谷结构，波峰间距、起翘高度、边缘包边尺寸均参照实际建材行业通用标准设定，保证模型尺寸与实物的一致性。材质渲染阶段，针对钢质屋面板的表面特性，赋予高饱和度的朱红色烤漆材质，调整材质的反射粗糙度参数模拟彩钢瓦表面略带哑光的烤漆质感，同时在波谷、边缘搭接位置添加细微的光影明暗变化，还原金属板材冲压成型后的边缘弧度与厚度感，背景采用低饱和度的灰紫色调，突出红色屋面板的形体特征，通过多角度光源设置让瓦楞的起伏结构产生自然的阴影层次，清晰展现板材的立体结构。结构设计上，模型完整还原了钢屋顶板的安装适配结构，板体边缘预留的搭接边、可与外露紧固件、基材配合的安装位均做了精细化建模，波峰的圆弧过渡设计既还原了实物导水排水的功能结构，也体现了彩钢瓦抗形变的结构特性，整板的瓦楞阵列排布均匀，相邻瓦楞的衔接处做了平滑处理，避免建模过程中出现曲面破面、棱角失真的问题。设计思路围绕建筑屋面围护构件的实际使用场景展开，摒弃冗余的装饰性结构，重点还原钢屋顶板的标准化尺寸、瓦楞受力结构与安装适配特征，建模过程中对曲面进行连续性检查，保证所有波面的曲率顺滑统一，既可以用于建筑屋面布局的可视化展示，也可作为钢结构建筑围护构件设计的参考模型，模型的可编辑参数保留了尺寸修改接口，可根据实际项目需求调整板材长度、瓦楞间距、波峰高度等核心参数，适配不同跨度的屋面安装需求，整体建模逻辑贴合工业建材的生产实际，没有脱离实物的夸张设计，完整呈现了成品钢屋顶板的外观形态与结构特征。
