适配圆角边墙的弧形转角楼梯设计

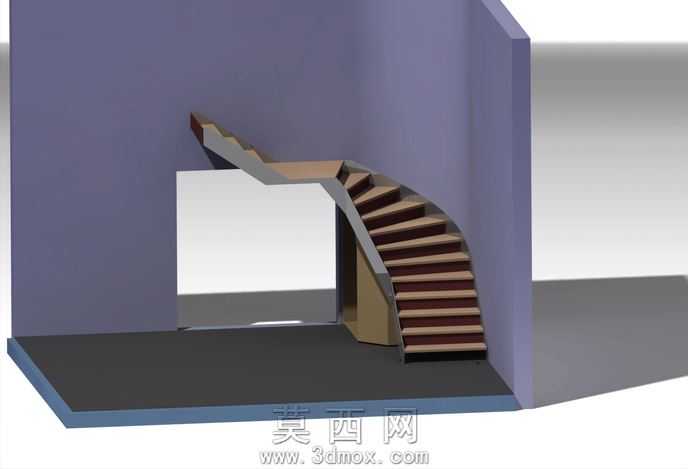

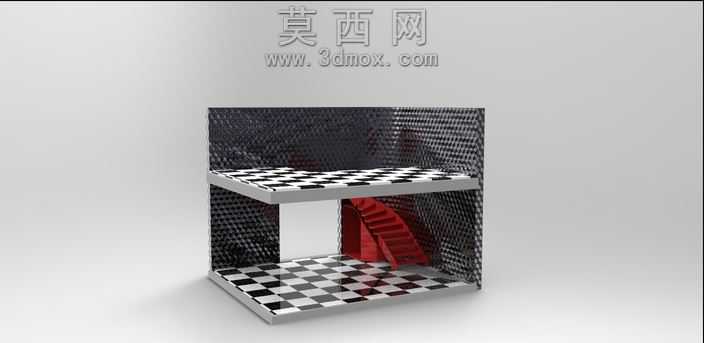

本作品为适配带圆角边墙的室内转角楼梯三维设计方案，建模阶段采用CATIA软件完成全参数化结构搭建，首先根据圆角边墙的曲面曲率提取边界参考线，将楼梯的外侧支撑轮廓与边墙曲面做贴合约束，保证安装后楼梯与墙体之间无多余缝隙，整体衔接自然流畅。模型构建过程中先完成楼梯底部钢框架的搭建，框架采用矩形截面钢材做受力主体，沿着弧形走向分段拼接，每段框架的弯折角度都经过参数化计算，匹配踏步的抬升高度与踏面宽度的人体工程学标准，踏步高度统一控制在150mm至180mm区间，踏面深度不小于250mm，保证上下通行的舒适度。踏步主体采用实木材质做表面装饰，在渲染阶段为木材赋予哑光清漆材质，还原实木的自然纹理与温润质感，钢框架部分赋予磨砂金属材质，体现钢结构的坚固承重属性，边墙部分采用哑光乳胶漆材质，地面采用防滑地砖材质，通过不同材质的质感对比突出楼梯的结构层次。设计过程中重点解决了弧形转角处的踏步排布问题，将转角位置的踏步做扇形渐变处理，既保证每一级踏步的有效踩踏面积符合使用要求，又让整体楼梯的线条过渡顺滑，没有突兀的折角。同时在楼梯与墙体的连接位置设计了隐藏式固定件，将固定结构内嵌在墙体与框架的衔接处，保证外观整洁无外露零件。模型还还原了楼梯侧边的封边结构，封边采用与钢框架同材质的金属板材，沿着弧形轮廓做一体化弯折，既遮挡了内部的框架拼接缝隙，也提升了楼梯侧面的整体美观度。渲染阶段采用柔和的室内漫射光作为主光源，搭配辅助光突出楼梯的结构轮廓与材质细节，整体呈现效果贴近实际装修后的落地状态，可直接用于室内装修方案展示、楼梯生产加工的结构参考，也可作为同类弧形楼梯设计的建模参考模板，帮助设计者快速掌握贴合曲面墙体的异形楼梯建模逻辑与结构排布思路。
