胶合板托盘自动化加工成型设备结构设计

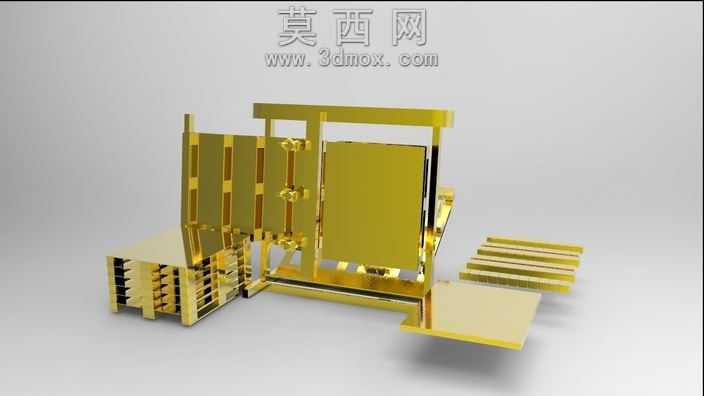

本作品为面向胶合板托盘生产的Pallettmaker专用加工成型设备三维设计，整体建模过程严格遵循工业机械设计规范，先通过参数化草图绘制完成设备整体布局的轮廓约束，依次搭建主体承载框架、托盘板材上料输送单元、定位夹持工装、压合成型执行机构以及成品出料工位的各部分零件结构，所有运动部件均预留合理的装配公差与运动间隙，确保虚拟装配状态下无干涉卡顿问题。材质渲染阶段针对设备不同部件做了差异化材质表现，主体承载框架采用亮面金属材质模拟工业设备常用的镀锌钢材质感，表面添加细微的磨砂纹理与环境反射效果，还原真实工业金属的视觉特征；与胶合板接触的夹持、压合工作面做了哑光耐磨材质处理，模拟实际生产中工作面的耐磨涂层属性；输送工位的辊道、定位挡块等部件分别赋予对应工程材质，搭配柔和的影棚级环境光完成渲染输出，整体视觉效果清晰展现设备的结构层次与材质区分。结构设计上充分考虑胶合板托盘的加工工艺流程，左侧设置堆叠式胶合板料仓，可实现板材的逐片自动上料，中间的核心加工工位集成了板材定位、侧边对齐、压合紧固等多道工序的执行机构，通过多组可调节夹具适配不同尺寸规格的胶合板托盘加工需求，右侧的出料输送单元可将加工完成的托盘自动输送至下一工位，整体结构布局紧凑合理，各功能单元的动作逻辑连贯，能够有效提升胶合板托盘的生产加工效率，减少人工操作环节的劳动强度。设计过程中针对托盘加工时的受力情况做了结构强化，核心受力部件的壁厚、连接方式均参考同类工业设备的成熟设计方案，确保设备运行时的结构稳定性与使用寿命，同时预留了后续加装自动化检测、自动打钉等扩展功能的安装接口，具备较好的功能拓展性，可根据实际生产需求灵活升级配置。
