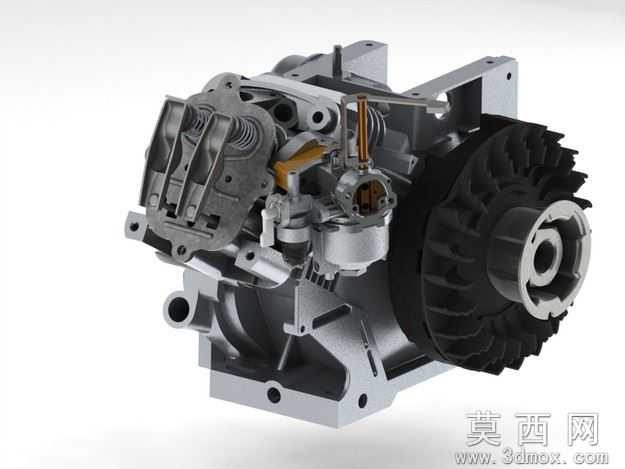

布里吉斯斯特拉顿单缸四冲程发动机3D数模

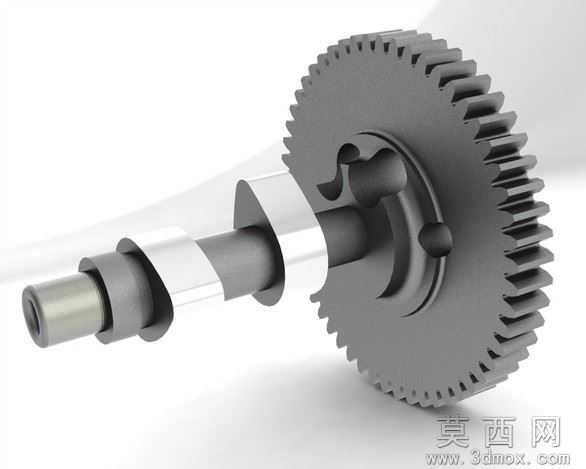

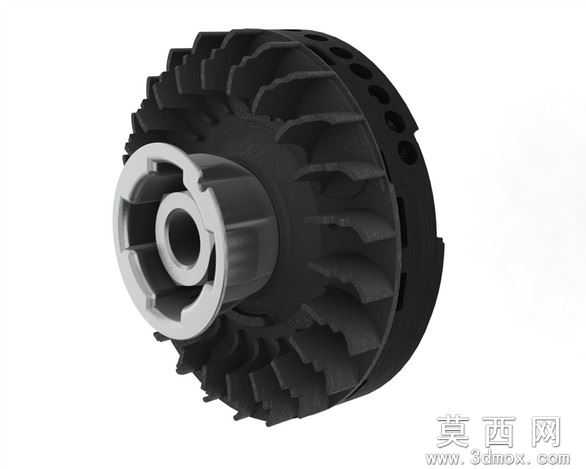

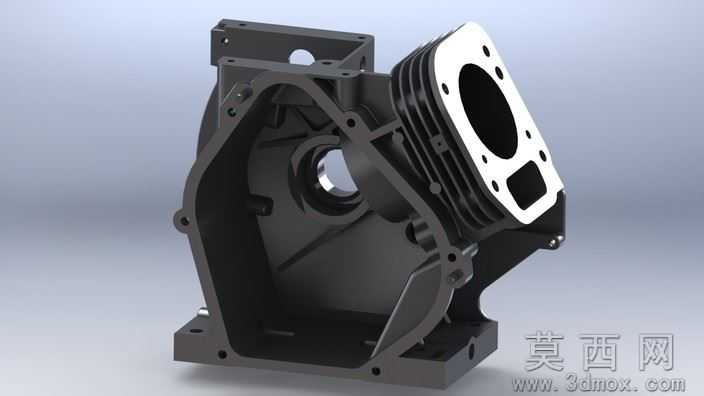

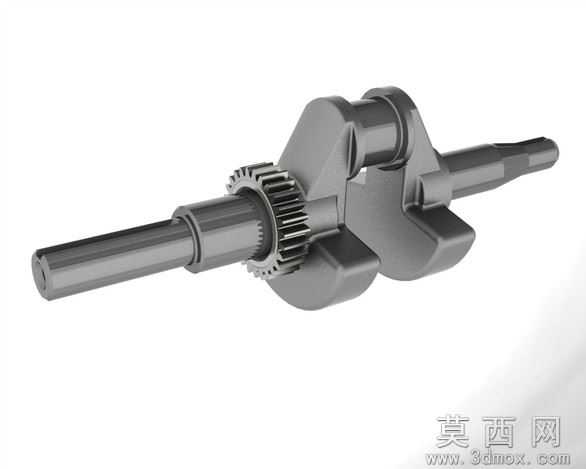

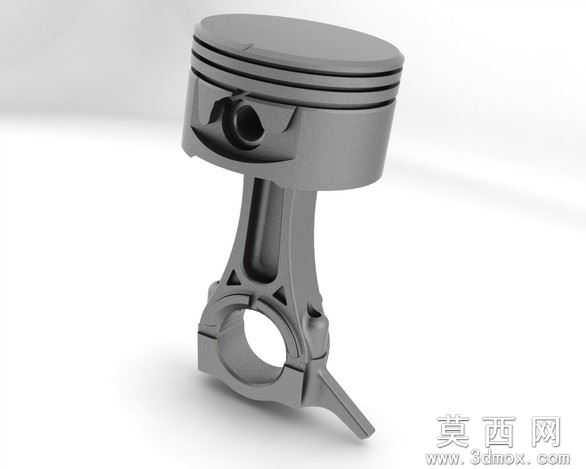

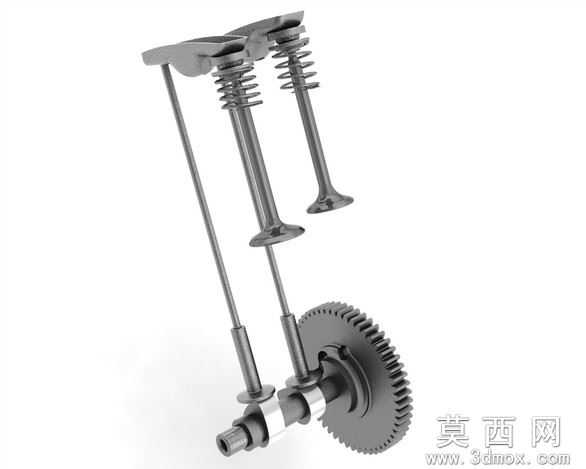

本模型为布里吉斯-斯特拉顿款单缸四冲程发动机完整三维数模，建模阶段参考同类型化油器式通用小型发动机的实物测绘参数，先完成核心曲柄连杆机构的基准搭建，依次绘制活塞、连杆、曲轴的参数化草图，通过拉伸、旋转、切除等基础特征完成主体零件建模，再逐步叠加配气机构的气门、气门弹簧、摇臂、凸轮轴组件，随后完成化油器供油模块、风冷散热飞轮、缸体散热鳍片、曲轴箱壳体、启动端连接结构的细节建模，所有零件的装配约束完全匹配实际发动机的运动逻辑，可实现曲轴转动带动活塞往复、气门按配气相位定时开闭的运动仿真。参数设计上严格遵循单缸四冲程发动机的结构比例，缸径、行程、压缩比相关尺寸参考同排量通用汽油机的通用设计规范，各配合面的公差预留、安装孔位的定位尺寸均符合小型通用动力机械的设计标准，散热鳍片的排布密度、飞轮的扇叶角度均参考风冷发动机的散热需求做了对应还原，化油器的节气门、油道结构也做了细节刻画，没有过度简化核心功能结构。渲染材质上针对不同零件做了区分设置，曲轴箱、缸体等铝合金压铸件采用亚光银灰色金属材质，还原压铸铝的细微颗粒质感，气门弹簧、紧固件采用发黑高强度钢材材质，散热飞轮采用耐高温黑色工程塑料材质，密封垫片采用耐油橡胶材质，化油器壳体采用锌合金质感，各材质的反光度、粗糙度参数经过调试，渲染效果贴近真实发动机的实物外观。结构原理上完整还原四冲程发动机的工作逻辑，包含进气冲程活塞下行、进气门开启吸入油气混合气，压缩冲程活塞上行、气门关闭压缩混合气，做功冲程火花塞点火推动活塞下行输出动力，排气冲程活塞上行、排气门开启排出废气的完整循环结构，配气机构采用顶置气门设计，通过凸轮轴驱动摇臂控制气门开闭，风冷系统依靠飞轮自带的扇叶转动带动气流吹过缸体散热鳍片实现降温，化油器负责完成燃油与空气的混合供给，整体结构完全对应真实单缸四冲程汽油机的工作原理。软件兼容方面，模型原生基于SolidWorks2011版本搭建，所有特征参数保留完整可编辑，同时导出STEP/IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件打开编辑，也导出了STL格式文件，可直接用于3D打印制作实物样机，不同格式的文件均经过打开测试，不存在零件缺失、装配错位、特征报错的问题。研发教学应用层面，该模型可作为小型通用内燃机的教学演示案例，帮助学习者直观理解四冲程发动机的内部结构与工作原理，也可作为通用动力机械研发设计的参考模型，用于小型农机、园林机械、便携发电机组的动力匹配设计参考，还可用于机械专业的课程设计、毕业设计的建模参考，帮助学习者掌握复杂装配体的建模方法、装配约束设置、运动仿真的操作流程，也可作为3D打印科普教具的制作源文件，制作可拆解的发动机教学模型。
