家用台式定角磨刀器结构设计方案

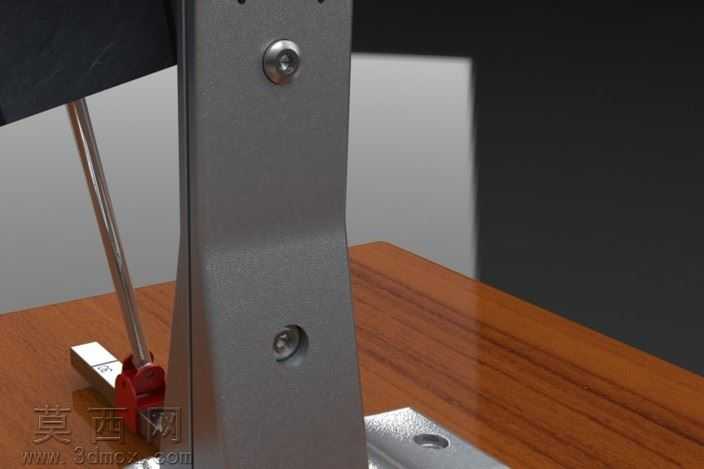

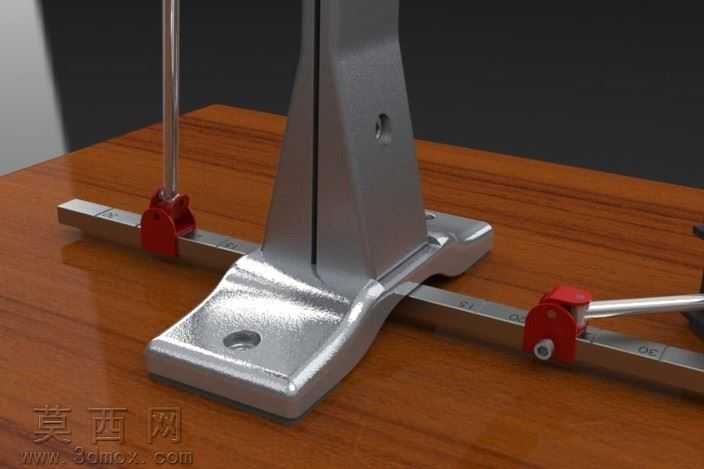

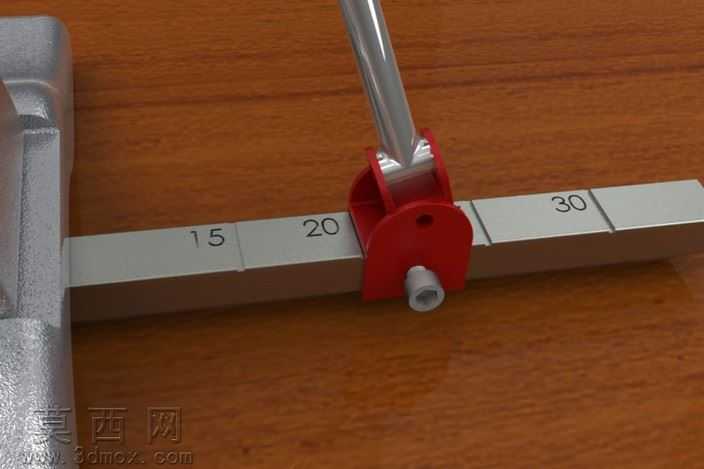

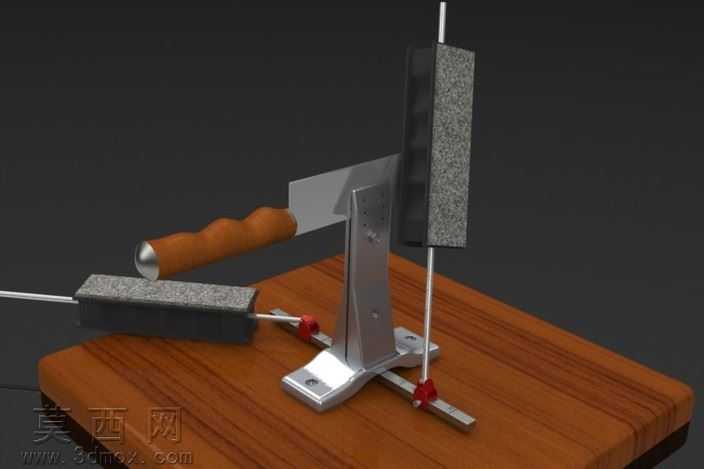

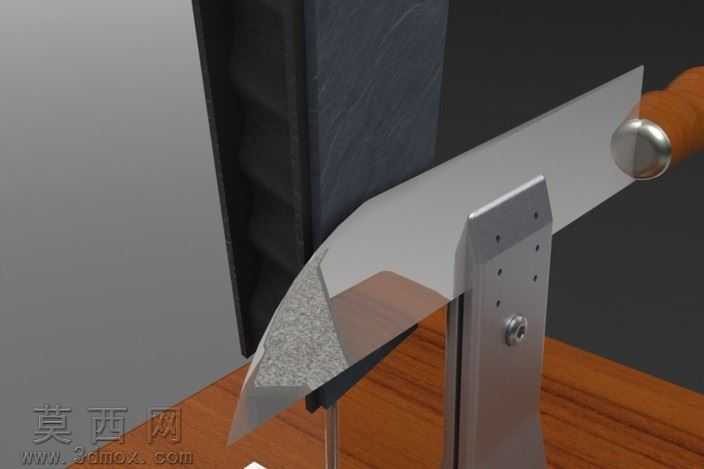

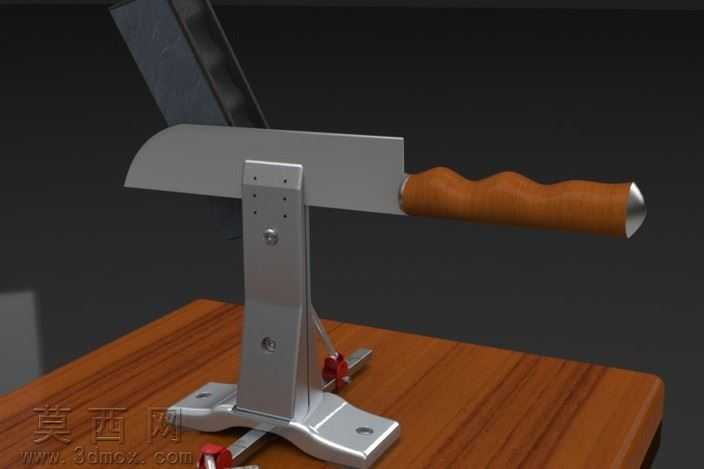

本作品为手动定角式磨刀器的三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程中对各零部件的装配公差、运动干涉做了完整校验，确保结构可落地实现。模型整体分为固定基座、角度调节支架、磨石夹持组件、刀具定位结构四个核心部分，基座采用压铸铝合金材质设计，底部预留防滑垫安装位，可稳固夹持在木质工作台或家用台面上，避免打磨过程中出现移位。角度调节支架通过金属转轴与基座连接，搭配红色锁紧旋钮可实现打磨角度的无级调节，能够适配不同类型刀具的开刃、修磨需求，无论是家用菜刀、水果刀还是户外刀具都能匹配对应的打磨角度。磨石夹持组件采用双侧对称设计，可同时安装粗细两种粒度的油石，粗磨石用于刀具崩口修复、开刃作业，细磨石用于刀刃精磨、抛光去毛刺，磨石通过金属夹片固定在滑动导杆上，可沿导杆做直线往复运动，保证打磨过程中角度恒定，不会出现手工磨刀时角度偏移导致刃口不齐的问题。刀具定位结构设置在基座前端，可将待打磨刀具稳妥抵靠在定位面上，无需手动扶持刀刃即可完成打磨作业，大幅提升操作安全性。渲染阶段采用Keyshot完成材质与场景搭建，金属支架部分赋予磨砂铝合金材质，还原压铸金属的细腻哑光质感，磨石部分还原碳化硅磨料的粗糙颗粒纹理，木质手柄部分赋予实木胡桃木材质，搭配自然木纹纹理与哑光清漆质感，工作台采用红橡木纹理材质，整体场景光影柔和，清晰展现各部件的结构关系与装配逻辑。设计初衷是解决传统手工磨刀角度难控制、打磨效率低、新手易磨坏刃口的痛点，整体结构紧凑，零部件数量少，加工难度低，适合家用场景使用，建模过程中对每个零件的壁厚、连接强度都做了校核，确保长期使用不会出现结构变形，磨石更换操作简单，无需额外工具即可完成磨石的拆装替换，日常维护便捷。
