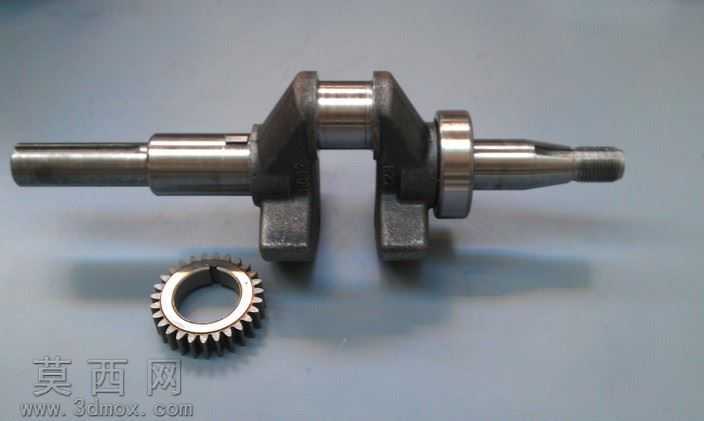

单缸发动机配套曲柄轴带正时齿轮结构

本模型为单缸动力系统配套的曲柄轴组件，包含曲柄轴主体与配套正时齿轮，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，完整还原零件的真实结构特征。建模阶段首先以旋转凸台命令生成主轴颈、连杆轴颈的基础回转基体，针对曲柄臂的非对称配重结构，采用草图拉伸结合拔模特征完成配重块的轮廓构建，对轴端的锥面定位结构、键槽安装位、轴肩退刀槽等细节特征，通过切除拉伸、旋转切除命令逐一实现，确保各轴段的同轴度公差、圆角过渡特征完全符合内燃机曲轴的设计规范，避免应力集中问题。配套的正时齿轮采用渐开线齿形参数化生成，齿廓曲线通过方程式驱动草图绘制，还原真实的渐开线啮合型面，齿轮内孔的键槽、端面倒角特征与曲柄轴的安装轴段做了精准的配合约束，可直接用于装配体的干涉检查与运动仿真。材质渲染阶段，曲柄轴主体赋予调质合金钢材质，添加表面精磨后的金属反光效果，配重块非加工面保留锻件的哑光质感，正时齿轮赋予表面淬火后的硬质金属材质，齿面添加细微的磨削纹理，还原零件真实的加工表面状态。结构设计上，该曲柄轴为双支撑单连杆轴颈结构，两端主轴颈用于轴承安装定位，锥面轴段用于飞轮或动力输出部件的锁紧固定，曲柄臂的配重轮廓经过动平衡优化，可抵消活塞连杆组往复运动产生的惯性力，正时齿轮与曲轴轴段过盈配合，用于驱动配气机构实现精准的正时传动，模型各特征尺寸可直接编辑修改，适配不同排量的单缸汽油机、柴油机的设计迭代需求，可用于教学演示、装配验证、运动仿真分析等场景。
