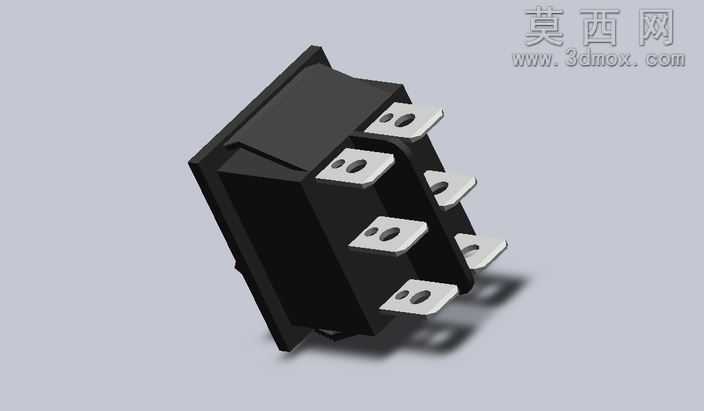

KCD2船型翘板电源开关三维建模作品

本作品为KCD2型船型翘板电源开关的三维数字化模型，建模过程严格遵循实物测绘的尺寸参数，在三维建模软件中完成全参数化结构搭建，完整还原该款开关的全部结构细节。建模初期先对实物开关的各部件尺寸进行精准测绘，梳理开关的装配层级关系，将整体结构拆分为翘板按键、绝缘外壳、接线插片、内部卡位结构四个核心组成部分，依次完成各零件的独立建模后再进行虚拟装配，确保各部件之间的配合间隙符合实际生产的装配公差要求。材质渲染阶段针对不同部件的物理特性进行材质参数调试：翘板按键部分采用亮红色阻燃塑料材质，调整材质的漫反射、高光参数还原硬质工程塑料的哑光质感，按键表面的通断标识“O”“I”符号采用凹凸贴图加白色哑光漆材质实现，还原实物表面的印刷标识效果；开关主体外壳采用黑色阻燃尼龙材质，适当降低材质高光反射率，还原黑色塑料外壳略带磨砂的表面质感；背部的三组接线插片采用镀镍金属铜材质，调整金属材质的反射率与粗糙度参数，还原金属插片略带哑光的金属光泽，同时还原插片表面的安装定位孔细节。结构设计上完整还原该款KCD2开关的翘板摆动结构，按键与外壳的配合缝隙、背部插片的排布间距、外壳底部的卡位卡扣结构都按照实物1:1比例还原，模型的装配约束完全符合实物的运动逻辑，可直观展示翘板开关的按压摆动行程。建模过程中对开关的边角过渡做了精细化处理，所有锐边都添加了符合实物工艺的微小倒角，避免模型出现不符合实际加工工艺的尖锐棱角；渲染阶段采用柔和的影棚布光方式，主光源从斜上方45度照射，搭配辅助补光弱化阴影死黑区域，清晰呈现开关的立体轮廓与各部件的材质差异，背景采用浅灰色纯色背景突出开关主体，最终渲染效果可直观展示该款开关的外观形态与结构特征，可用于电器产品装配演示、开关类配件选型参考、三维教学演示等多种场景。
