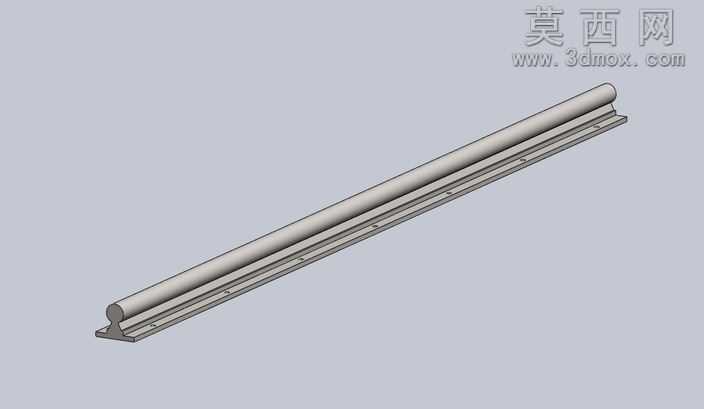

SBR20型1000毫米长度直线导轨三维设计

本作品为SBR20规格长度1000毫米的圆柱直线导轨三维建模成果，建模过程严格遵循SBR系列导轨的行业通用尺寸规范，在三维软件环境中首先完成基准轴与基准面的搭建，以导轨总长1000毫米为核心尺寸约束，先绘制导轨安装底座的截面轮廓，通过拉伸凸台命令生成底座基础实体，底座上的安装沉孔采用线性阵列方式完成排布，确保孔位间距符合标准安装尺寸要求，避免后期装配出现干涉问题。圆柱导轴部分单独建模后与底座进行装配配合，导轴的圆柱度、与底座安装槽的同轴度均添加了对应的几何约束，还原真实产品的装配精度。建模过程中对导轨两端的限位结构、底座侧边的安装定位凸台都做了精细化的特征处理，没有省略关键的工艺结构，保证模型可直接用于后续的装配模拟、工程图导出工作。材质渲染阶段，为金属导轴部分赋予了抛光轴承钢材质，调整材质的反射度与粗糙度参数，还原镀铬导轴的金属光泽质感，安装底座部分赋予了阳极氧化铝合金材质，区分不同部件的材质视觉差异，同时添加了柔和的环境光与定向光源，渲染输出的效果图能够清晰展现导轨的整体轮廓与结构细节。设计思路上围绕数控设备常用的直线导向需求展开，还原SBR导轨高刚性、安装便捷、运行顺滑的结构特点，模型的所有特征均为可编辑参数化特征，使用者可根据实际使用需求调整导轨长度、安装孔位间距等参数，快速衍生出不同规格的同系列导轨模型，可直接用于数控设备、自动化滑台等设备的整体装配设计中，减少重复建模的工作量，提升机械设计的整体效率。模型结构完整，没有缺失关键的装配与结构特征，各部件之间的配合关系清晰，能够直观展现SBR圆柱直线导轨的组成结构与安装形态。
