直线导轨滑块精密结构三维设计

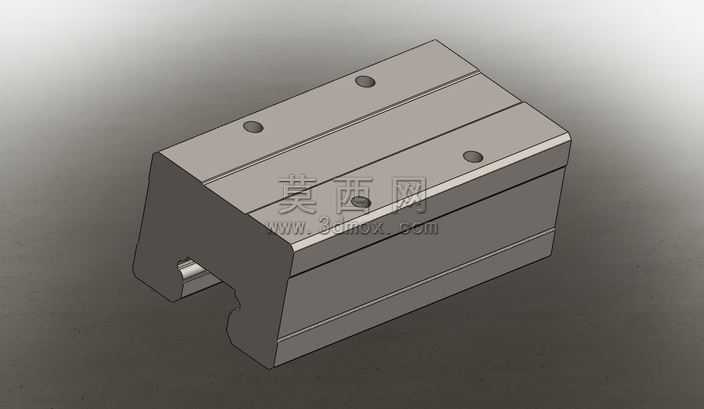

本作品为直线导轨滑块的三维参数化设计成果，建模过程依托主流三维CAD软件完成，全程遵循机械设计通用规范，从结构草图绘制到实体特征生成均经过尺寸校验与合理性推演。建模初期先梳理滑块的核心功能逻辑：作为直线导轨副的运动承载部件，需要兼顾滑动顺畅度、结构刚性与安装便利性，因此先绘制二维截面草图，精准勾勒滑块的C型主体轮廓、内部导轨适配槽、顶面安装孔位的基准位置，通过拉伸、切除等基础特征生成主体毛坯结构。后续针对细节结构进行精细化处理：顶面的四个沉头安装孔采用阵列特征完成，保证孔位间距的公差一致性，孔的沉头深度与螺纹段长度严格匹配标准紧固件尺寸；滑块底部的导轨适配槽做了倒角过渡处理，避免安装时与导轨发生剐蹭，槽内的限位凸台结构通过扫描切除特征生成，保证与导轨滚道的配合精度。材质渲染阶段选用金属灰哑光质感的合金钢材质，模拟实际工业滑块的表面处理效果，对安装孔边缘、滑块棱边做了细微的圆角高光处理，还原真实机加工零件的表面质感，渲染时采用柔和的侧上方打光，清晰展现滑块的分层结构与各面的机加工纹理，避免阴影遮挡关键结构细节。结构设计上充分考虑实际应用场景：主体采用加厚的箱型结构，提升整体抗形变能力，适配数控设备、自动化传动机构的高负载运行需求；滑块侧面的减重槽设计在不降低结构刚性的前提下减少整体重量，降低传动过程中的惯性负载；各安装孔位的位置公差严格遵循直线导轨副的通用安装标准，可直接适配市面上同规格的标准直线导轨，无需二次修改即可用于装配模拟、工程出图等场景。整个建模过程完全参数化，所有尺寸均关联到全局参数表，后续若需要适配不同规格的导轨，只需修改对应参数即可快速生成新的滑块模型，大幅提升同系列产品的设计效率，模型的结构细节完整，可直接用于教学演示、产品选型展示、虚拟装配调试等多种场景。
