可调式腋拐康复辅助器具三维设计

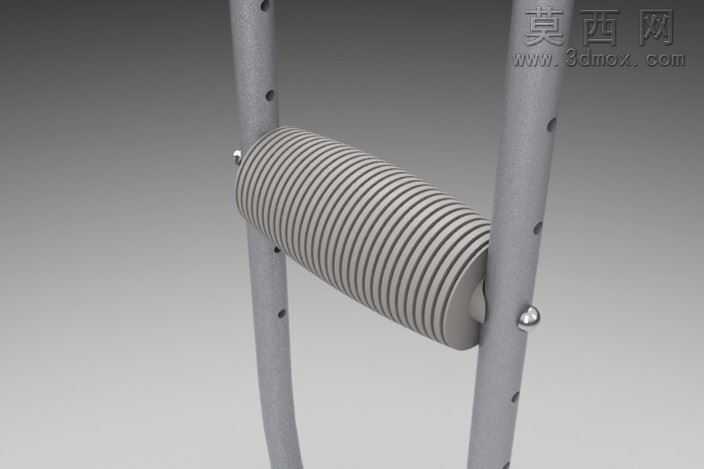

本作品为可调式腋拐的三维建模设计成果，建模过程依托SolidWorks平台完成全参数化特征构建，整体遵循人体工程学设计逻辑与医用康复辅具的实用需求展开。建模阶段首先完成主体支撑结构的轮廓草绘，以扫掠特征生成两根对称的主支撑杆件，精准还原腋托位置的弧形过渡结构，确保与人体腋下接触区域的曲面顺滑无棱角，避免使用过程中产生硌压不适感；中部手握区域通过拉伸与圆角特征构建符合手部握持弧度的握把结构，握把与主支撑杆的连接部位添加加强筋特征，保障受力集中区域的结构强度。针对腋拐的高度调节需求，建模时在主杆下段设计了多档位调节孔阵列结构，通过等距阵列特征完成调节孔的精准排布，搭配弹销定位结构实现不同身高使用者的高度适配，调节段与主杆的配合间隙经过参数校核，既保证调节时的滑动顺畅度，又避免使用过程中出现晃动松脱的问题。底部支撑脚垫采用软质接触结构设计，通过曲面放样构建脚垫的防滑纹理与锥形收腰造型，还原橡胶材质脚垫的形变缓冲特性。渲染阶段采用哑光金属材质赋予主支撑杆件，模拟铝合金轻质管材的表面质感，握把与腋托部位赋予磨砂软胶材质，还原防滑亲肤的触感表现，脚垫部位赋予深灰色橡胶材质，通过调整材质粗糙度参数还原防滑接触面的哑光质感；场景布光采用三点布光法，主光源从侧上方投射突出主体结构轮廓，辅光源补光消除结构暗部死黑，环境光添加微弱反射效果，让金属杆件的表面呈现自然的光影过渡，整体渲染效果清晰呈现腋拐的各部分结构细节与装配关系。设计过程中重点考量了腋拐的受力传导路径，从腋托受力到握把辅助承重，再到底部脚垫的分散传力，各连接部位的结构厚度都经过受力模拟校核，在保证整体轻量化的前提下满足承重使用要求，所有部件的装配关系都按照实际产品的装配逻辑添加配合约束，可直接用于结构验证、产品演示与后续的工程图导出工作。
