Ziped原型多板结构注塑模具设计

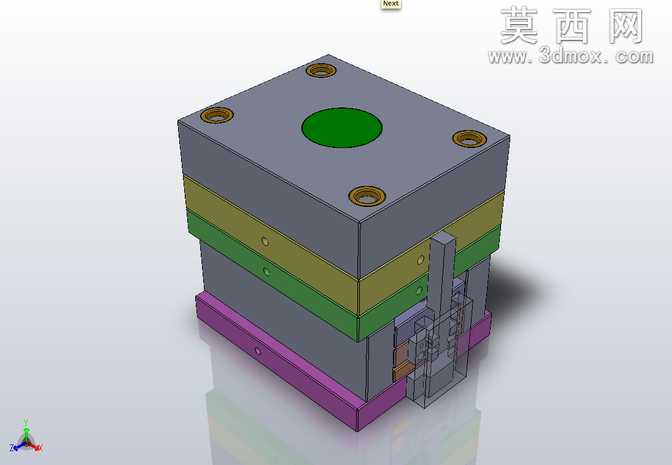

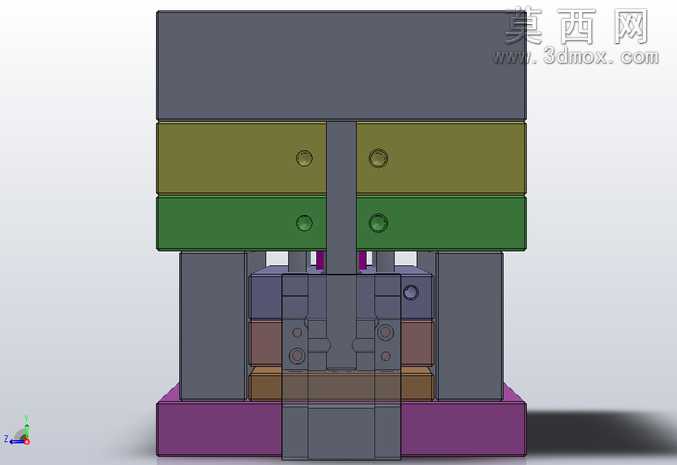

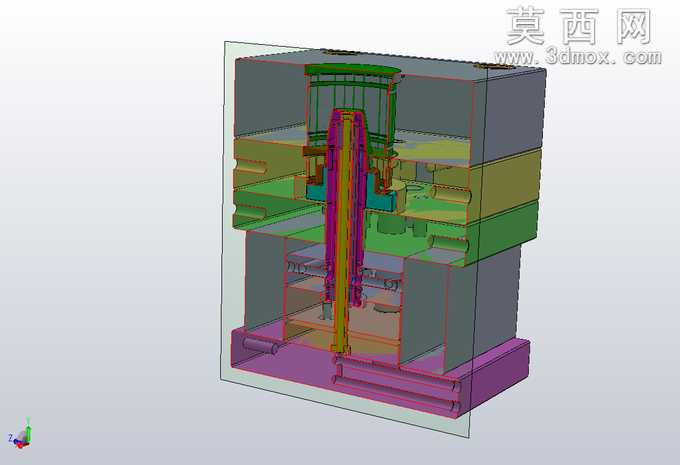

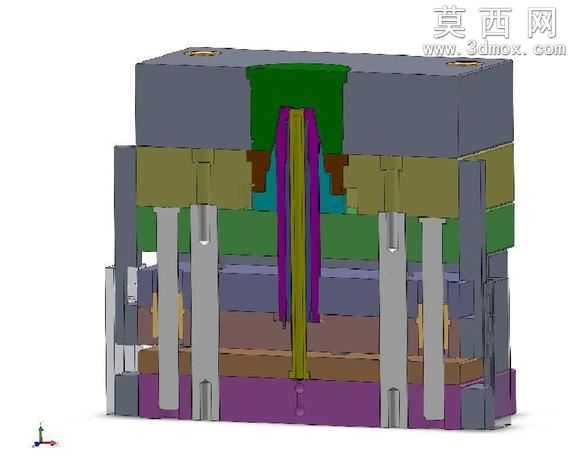

本套模具为Ziped原型件的注塑成型模具，采用三维参数化建模完成整体结构设计，建模过程中严格遵循注塑模具设计规范，对模架各层板、成型零部件、导向定位机构、浇注系统与冷却系统进行了完整的参数化构建，所有配合面均预留了合理的公差间隙，保证模具开合模动作的顺畅性。模型渲染阶段采用分层半透明显示方案，将定模座板、定模板、动模板、支承板、垫块、动模座板等模架组件以不同色彩的半透明材质区分，既可以直观展示模具内部的整体装配关系，也能清晰呈现内部型腔、型芯的结构形态，以及浇注系统的流道走向、冷却水路的排布路径。材质设置上，模架各板件采用不同饱和度的工程塑料质感材质区分层级，成型零件采用高亮金属质感材质突出结构轮廓，冷却水路采用醒目的紫色半透明材质标识，顶出机构采用高饱和度的彩色材质区分，让整个模具的内部结构一目了然。结构设计上，该模具为典型的多板型注塑模，采用单型腔布局，针对原型件的长筒类结构特征，设计了适配的主浇道与分浇道结构，保证熔融塑料可以均匀填充型腔各处；导向机构采用导柱导套配合结构，保证定模与动模合模时的定位精度，避免出现错模问题；冷却系统沿模架层板布置循环水路，可在注塑成型后快速带走热量，缩短塑件冷却定型周期，提升生产效率；顶出机构采用适配塑件内形的顶出结构，保证开模后可以平稳将塑件从型芯上顶出，避免塑件出现顶白、变形等缺陷。设计过程中优先考虑了模具的加工工艺性，所有成型零件的结构均适配常规铣削、电火花加工的工艺要求，避免出现无法加工的倒扣与死角，同时对模具的开合模行程进行了模拟验证，保证开模后有足够的取件空间，整套模型结构完整，装配关系清晰，可作为同类长筒类塑件模具设计的参考方案，也可用于模具结构教学演示使用。
