塑料咖啡杯注塑成型模具结构设计

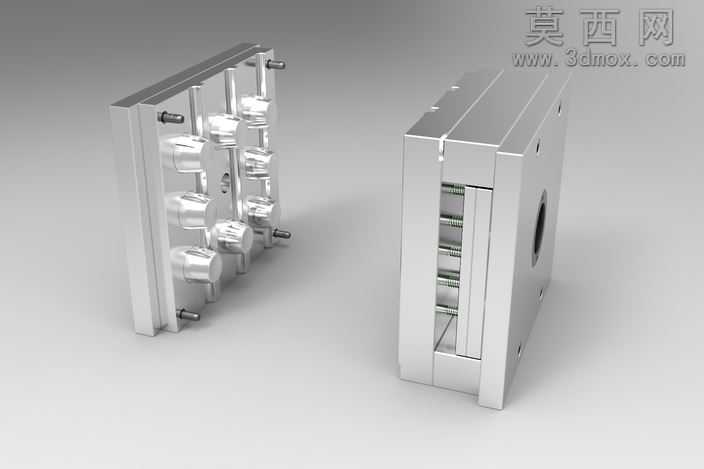

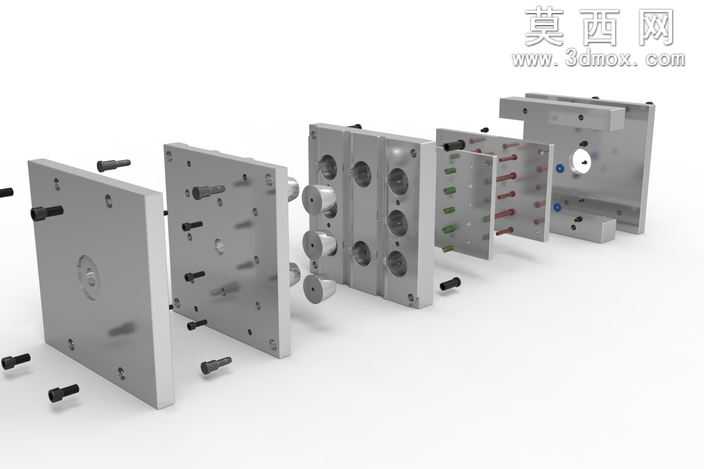

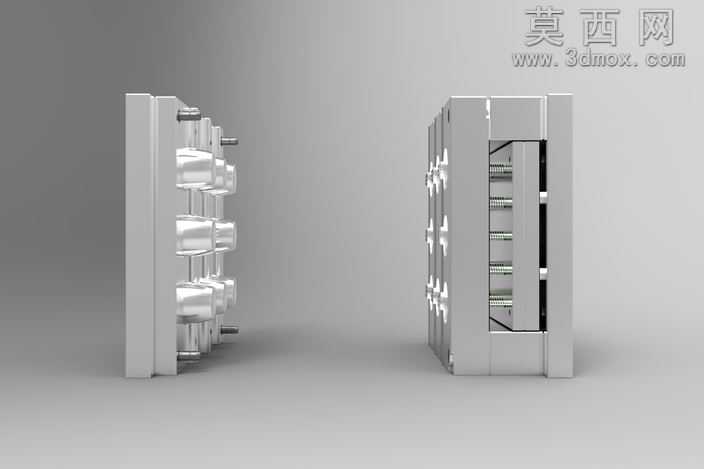

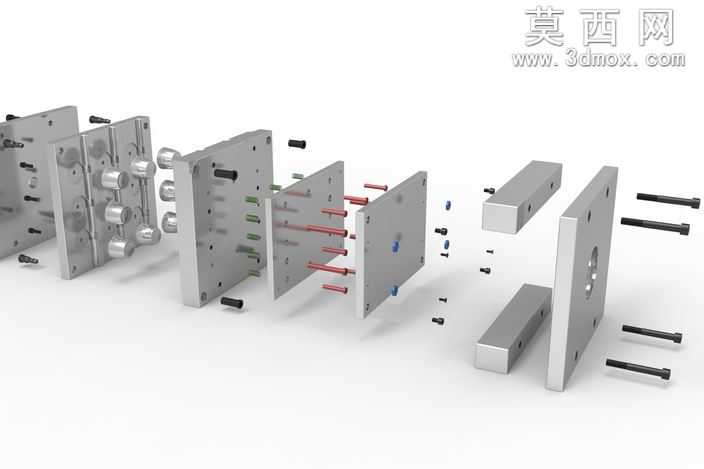

本作品为塑料咖啡杯的注塑成型模具三维设计，建模过程严格遵循注塑模具设计规范，完整还原了两板模的全套核心结构，可用于注塑模具结构学习与生产参考。建模阶段从咖啡杯的产品结构分析入手，首先确定产品的分型面位置，沿杯口边缘设置平整分型面，保证开模时产品能够顺利留于动模侧，避免粘定模的生产问题。整套模具采用一模四腔的型腔布局，能够在单次注塑循环中完成四个咖啡杯的成型，有效提升批量生产效率，型腔排布采用对称式布局，保证注塑过程中熔料填充的压力均衡，减少各腔产品的成型差异。模型完整搭建了定模底板、定模板、动模板、动模垫板、顶出板、动模底板等模架基础结构，所有模板的连接螺丝、定位销都做了精准建模还原，螺丝的沉头深度、销钉的配合长度都符合模具设计的标准参数，能够直观展示模架的装配逻辑。浇注系统采用侧浇口进料设计，主流道设置在定模侧中心位置，搭配拉料杆保证开模时主流道凝料能够顺利拉出，分流道采用圆形截面设计，减少熔料传输过程中的压力与温度损失，浇口设置在杯身侧部靠近杯底位置，既方便后续浇口凝料的去除，也能避免浇口痕迹影响杯口的使用体验。冷却系统在定模与动模侧分别设置了循环水路，水路围绕型腔均匀排布，保证成型过程中模温均匀，减少产品冷却不均导致的翘曲、缩痕问题，水路的密封槽、堵头结构都做了细节还原，符合实际模具的水路设计要求。顶出系统采用顶杆顶出结构，顶杆排布在杯底边缘与杯身加强筋位置，保证顶出力均匀分布，避免顶出过程中产品出现顶白、顶穿的缺陷，同时设置了复位杆保证合模时顶出机构能够精准复位，避免合模过程中顶杆与型腔碰撞损坏。导向系统采用导柱导套配合结构，导柱设置在动模侧，导套嵌入定模板内，开合模过程中保证动定模的精准对位，避免型腔错位导致产品出现飞边、错模问题。整套模型的金属材质渲染贴合实际模具的钢材质感，模板的金属哑光、导柱的光亮加工面、螺丝的发黑处理质感都做了区分，爆炸视图清晰展示了各个零部件的装配顺序与位置关系，能够帮助学习者快速理解注塑模具的组成结构与工作原理，虽然部分模具的加工工艺细节未做极致细化，但完整覆盖了注塑模具的核心功能结构，非常适合入门学习者理解注塑成型的模具逻辑，掌握从产品到模具的设计思路。
