玻璃饮料瓶注塑成型模具三维设计

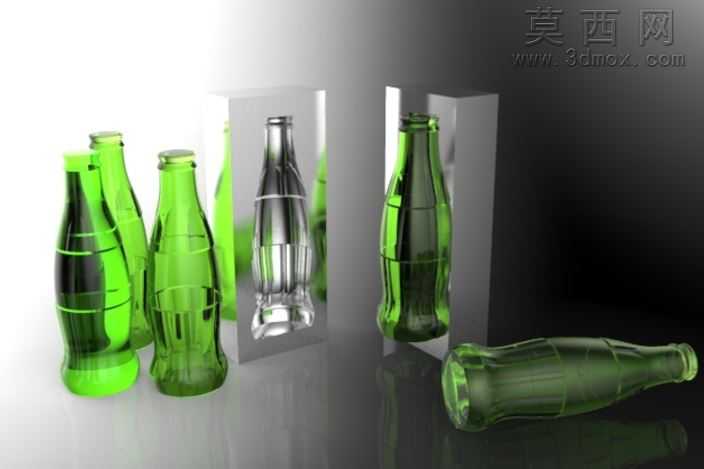

本作品为玻璃质感饮料瓶的成型模具三维设计，建模过程采用实体减材与分块拆分的核心思路，先完成标准饮料瓶的基础外形建模，再围绕瓶体曲面构建模仁、型腔、分型面等模具核心结构，完整还原从坯料块到拆分出瓶体成型空腔的全流程设计逻辑。建模阶段严格匹配饮料瓶的外观细节，包括瓶身的环形防滑凹槽、收窄的瓶颈结构、瓶口的螺纹衔接位、瓶底的内凹防滑结构，所有曲面均做连续性处理，避免出现尖锐棱角或曲面断层，保证后续模具开合与脱模动作的顺畅性。材质与渲染环节，瓶体部分采用高透绿色玻璃材质，调整材质的折射率、反射率与透光参数，还原玻璃材质的通透质感与光线折射效果，清晰呈现瓶身内部的结构轮廓；模具模仁部分采用抛光金属材质，添加细微的磨砂纹理与环境反射效果，模拟真实模具钢材的表面质感，渲染时采用侧方主光源搭配顶部补光的布光方案，突出玻璃材质的通透感与金属模具的硬朗质感，同时通过阴影效果强化模具与瓶体的空间层次感。结构设计上，采用哈夫块拆分的模具结构，将瓶身周圈的成型区域拆分为两个对称的侧抽芯模块，对应瓶身的曲面轮廓做精准贴合，分型面设置在瓶身最大轮廓处，避免出现倒扣结构影响脱模；瓶口部分单独设置镶件结构，方便后续加工更换与精度调整，瓶底部分设计独立的顶出位结构，保证成型后瓶体可以平稳顶出，不会出现表面顶痕或变形问题。整套模型完整还原了瓶类模具的设计逻辑，从产品外形到模具拆分的每一个步骤都做了严谨的结构验证，所有配合面均预留了合理的公差间隙，侧抽芯的滑动行程经过精准计算，保证开合模过程中不会出现结构干涉，既可以作为瓶类模具设计的参考案例，也可用于模具结构教学、成型工艺演示等场景，清晰展现了注塑模具从产品到模腔拆分的完整设计思路。
