多关节工业搬运机械手三维设计

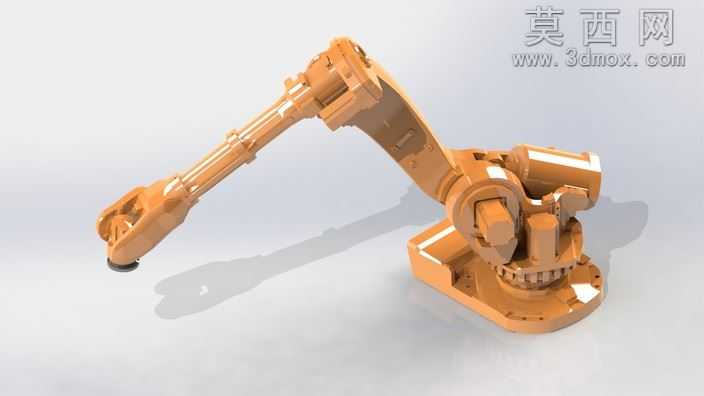

本作品为六轴多关节搬运机械手的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业机械手的真实结构比例与运动逻辑，从底座回转机构、大臂摆动关节、小臂俯仰关节到腕部旋转、末端执行器连接结构均做了完整的细节还原，未对关键传动、连接结构做简化省略。模型渲染阶段采用哑光工业橙作为主体外观材质，还原了工业现场常用机械手的涂装质感，底座部分搭配金属磨砂材质区分固定基座与运动臂体，渲染时添加了柔和的环境漫反射与定向投影，清晰呈现各关节的衔接缝隙、安装孔位、管线预留槽等细节特征，整体视觉效果贴近真实工业设备的实物观感。结构设计上，底座采用大尺寸法兰式安装结构，预留了均匀分布的螺栓固定孔，保障设备安装后的运行稳定性；腰座回转结构内置了传动腔体的建模表达，大臂与腰座、大臂与小臂的连接关节处还原了伺服电机安装位、减速器配合结构的外形特征，各运动关节的转动副均按照真实工业机械手的运动范围做了限位结构的示意，腕部采用三轴正交的关节布局，可实现末端执行器的多姿态调整，末端预留了标准法兰接口，可适配吸盘、夹爪等不同类型的搬运执行元件。设计思路围绕工业场景中的物料搬运、工位转序需求展开，整体臂展比例适配常见的机床上下料、箱体搬运、工件转运等工作场景，各臂段的截面采用加强筋式的壳体结构建模，在还原真实设备轻量化高强度设计特点的同时，也清晰展现了机械手的内部腔体预留空间，可用于后续的布线、传动组件装配的深化设计。模型各零部件均做了独立的装配约束，可支持后续的运动仿真、干涉检查等拓展应用，所有配合面均按照机械加工的常规公差要求做了贴合处理，不存在错位、穿模等建模问题，完整呈现了关节型搬运机械手从固定基座到末端执行端的全结构组成。
