胡萝卜切条切削处理设备结构

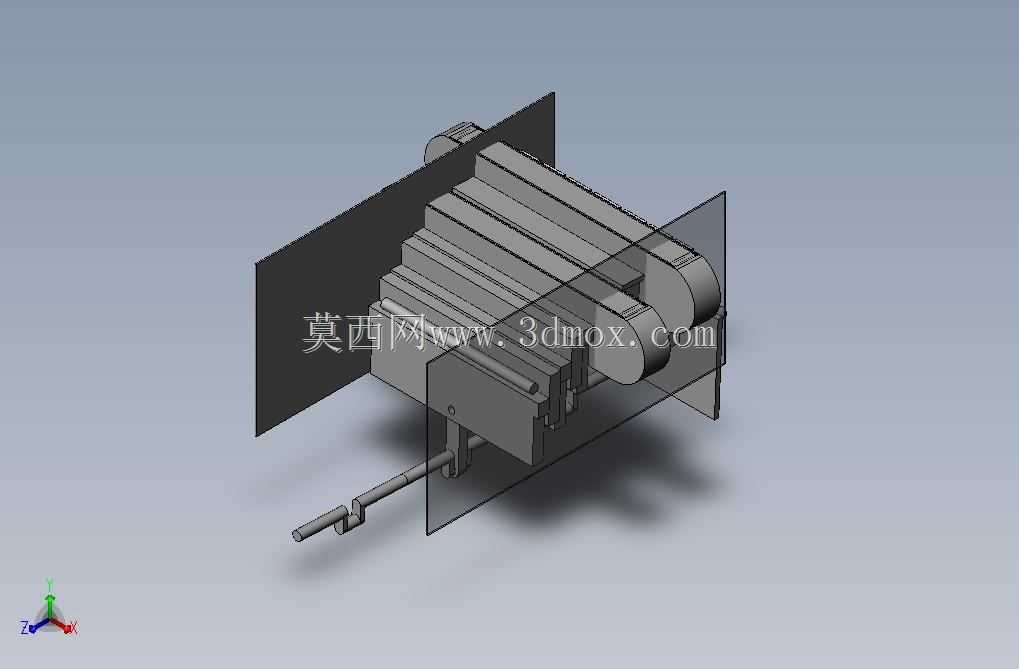

　　这套三维结构围绕胡萝卜条两端修整与连续切削场景展开，属于小型食材预处理工位中的切削执行装置，可嵌入净菜加工线、团餐备餐线或小型食品处理单元中使用。设备主体采用卧式布置，核心承载段为带多道平行肋条的箱体式机架，肋条既承担外壳加强作用，也为内部传动件、导向件提供安装基准，整体外形紧凑，侧向伸出的操作杆与切削端形成明确的作业边界，安装时需在机架两侧预留防护板开合空间，前端预留食材送入与条料排出的操作距离，避免运动杆件与周边工位发生干涉。

　　从实际用途看，该装置针对胡萝卜切条后两端不齐、残留头尾的工序痛点设计，通过定位、夹持与切削动作配合，将胡萝卜条的端部修整到统一长度，也可配合导向通道完成定长切制。结构中可见多块透明与实体防护板交错布置，透明板用于观察切削区域内食材位置和刀具动作，实体侧板用于阻挡切削碎屑并保护内部传动组件；侧向长杆作为手动或外接驱动的执行端，能够带动内部推料、压料或刀具进给机构完成循环动作。

　　设计思路上，模型没有采用复杂的多轴联动方案，而是以简单可靠的直线运动和平面切削为基础。箱体内部预留了电机或手动驱动组件的安装空间，圆柱形端部结构可作为传动连接、轴系支撑或张紧部位；食材通道沿机架长度方向布置，便于胡萝卜条顺向进入，切削刀具位于通道端部或侧向滑移位置，配合挡料面实现端部切除。肋条式外壳在保证刚度的同时减少了实体板材面积，防护板通过折边和紧固件定位，拆换刀具、清理残料时可快速暴露作业区。

　　尺寸边界方面，整体长度主要由主机箱体、前伸操作杆和侧置防护板共同决定，高度方向以底部支撑面到顶部防护板为限，宽度方向需计入两侧挡板及驱动端外轮廓。安装基础应保持水平，切削区域下方建议设置接料盘或输送接口，使切下的端部废料与合格条料分流。机架与防护板之间需要保留安全间隙，运动杆件全程不得越过防护边界；对于自动化接入场景，可在操作杆末端增加气缸、偏心轮或伺服推杆，将手动动作转换为连续节拍动作。

　　结构建模时需重点核对刀具滑移面、食材定位面和推杆轴线的相对关系：推料方向应与胡萝卜条通道平行，切削刃口运动平面需垂直于条料轴线，压料件与食材接触处宜采用可调间隙，以适应不同直径原料。箱体上的加强肋不能仅作外观处理，其间距和高度应满足紧固件布置、内部零件拆装以及防护板安装要求。侧向伸出轴需要配置支撑点，避免长悬臂造成进给卡滞；透明防护板虽用于观察，也应纳入安全防护设计，边缘与切削运动区保持足够距离。

　　在食品加工工况下，与食材接触的推块、定位槽、刀具和导料面应便于拆卸清洗，结构中应尽量减少死角，紧固件尽量布置在非接触侧。该装置既可作为单机手动修整工装，用于小批量餐饮备菜，也可通过增加驱动件、传感器和料道，升级为自动定长切削单元，接入清洗、切条、分选前后工序。三维模型完整呈现了主机架、防护板、操作杆、端部传动件和切削区域的相对位置，对评估设备占地、运动干涉、刀具维护和产线衔接具有直接参考价值。
