UKP218立式带座外球面轴承组件

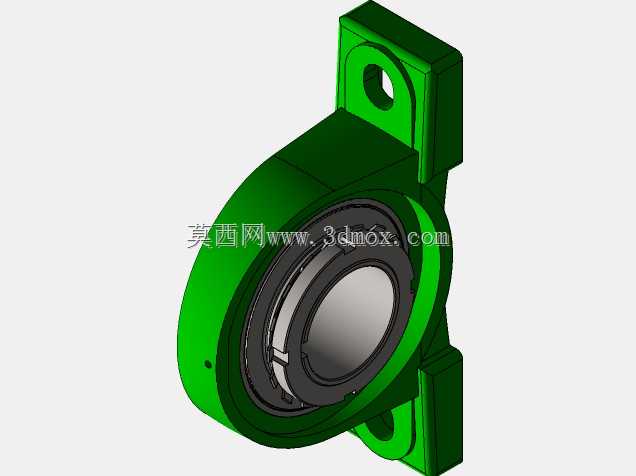

　　该三维模型呈现的是UKP系列立式带座外球面轴承组件，属于工业传动系统里应用极广的轴系支撑标准件，整体由铸造立式轴承座、内置双列调心外球面球轴承、轴向锁紧套、双侧密封端盖、注油通道以及安装紧固孔位共同构成，在建模过程中完整还原了各零件的装配配合关系，没有省略密封结构、锁紧锥面、座体加强筋这些细节特征，可直接用于设备布局校核、轴系干涉检查以及安装维护演示。

　　从实际设备应用场景来看，这类带座轴承大量出现在带式输送机的从动辊筒两端、农业收获机械的传动轴支撑、小型粮食加工设备的搅龙轴定位、通风设备的风机叶轮轴端、轻工包装生产线的输送辊道以及普通车间非标传动工位上。相比需要自行加工轴承孔、配置端盖和密封件的分体式轴承安装方案，一体式铸造座的轴承单元不需要操作工在装配时反复调整轴承同轴度，座体本身已经把轴承外圈的定位台阶、密封容纳腔和润滑通道全部预制完成，现场只需要将转轴穿入内孔、拧紧锁紧套、再通过底座的两个长形安装孔把整个组件固定在设备机架面板上即可完成部署，对中小批量非标设备的装配效率提升非常明显。

　　结构功能层面，这款UKP型轴承采用带锥孔的内圈设计，配合紧定套可以适配对应公差段的光轴，不需要在轴端加工轴肩或者定位卡槽，转轴穿入后拧紧紧定套上的锁紧螺母，锥面胀紧即可实现内圈与轴的无键周向固定，同时轴向位置也可以在小范围内微调，对长传动轴的安装累计误差容忍度很高。轴承本身具备调心特性，外球面外圈和座体内球面可以相对偏转一定角度，当设备机架焊接后存在平面度误差、两根轴承座的安装孔位出现轻微不同轴、或者转轴在重载下发生挠曲变形时，轴承内圈可以随轴自动偏摆，不会出现滚动体卡滞、局部应力过载导致的早期点蚀问题。座体上下延伸出的两个带孔安装耳为立式布局，安装面与轴承轴线平行，适合直接贴装在设备的竖直墙板或者支架立面上，耳板和中间容纳轴承的圆筒段之间做了渐变加厚的加强筋过渡，避免输送带张紧侧的径向载荷直接作用在安装孔的薄弱截面上，铸件的壁厚分布也按照载荷流向做了对应优化，承载侧的壁厚明显大于非受力侧。

　　设计思路上，这类标准轴承单元把原本分散在机械设计流程里的轴承选型、座体结构设计、密封配置、润滑路径规划全部整合为成熟的标准模块，结构工程师在做输送设备布局时，只需要根据轴的径向载荷、转速、工作环境粉尘浓度选定对应规格的带座轴承，不需要单独绘制轴承座的铸件图纸，也不用反复校核轴承外圈和座孔的配合公差。模型里保留的双侧密封结构可以在多粉尘、有少量飞溅碎屑的车间环境下阻挡外部污染物进入滚动体滚道，座体上预留的注油嘴通道可以在设备长期运行后定期补充润滑脂，不需要拆解整个轴承单元即可完成维护。从安装边界来看，立式座的两个安装孔中心距、轴承内孔直径、座体总高度、耳板厚度以及轴中心到安装底面的中心高都遵循UKP218对应的标准尺寸序列，在三维布局时可以直接以底座安装面为定位基准、以轴承内孔轴线为轴系对齐参考，预留出锁紧螺母的操作空间以及注油嘴的扳手空间，同时确认轴承外圈外径和周围设备护罩、机架型材之间不存在运动干涉，就能保证后续实际装机时零件可以直接替换、安装工位没有尺寸冲突。模型中轴承内部的滚动体、保持架、密封唇口都做了独立结构表达，在做设备运维培训或者装配工艺演示时，可以直观展示紧定套锁紧、调心偏转以及密封防护的工作逻辑，也能帮助选型人员快速判断该规格轴承的载荷适配范围是否符合自身设备的轴系受力需求。
