铝合金三旋翼飞行器机架结构设计

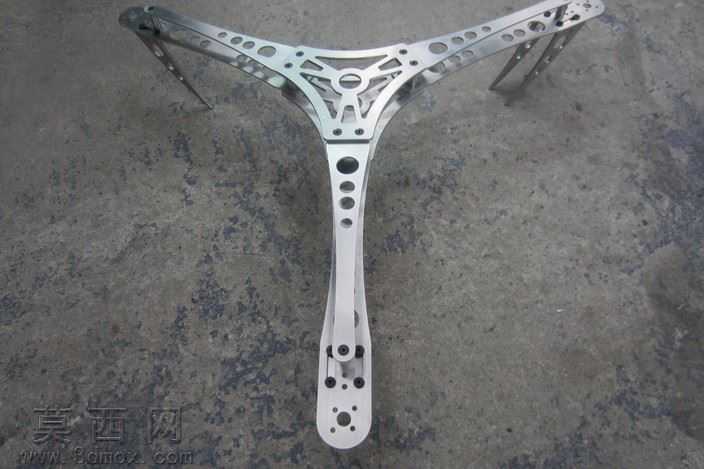

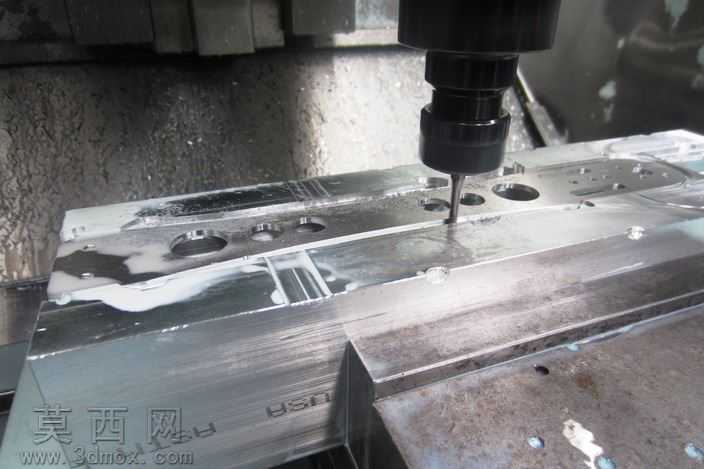

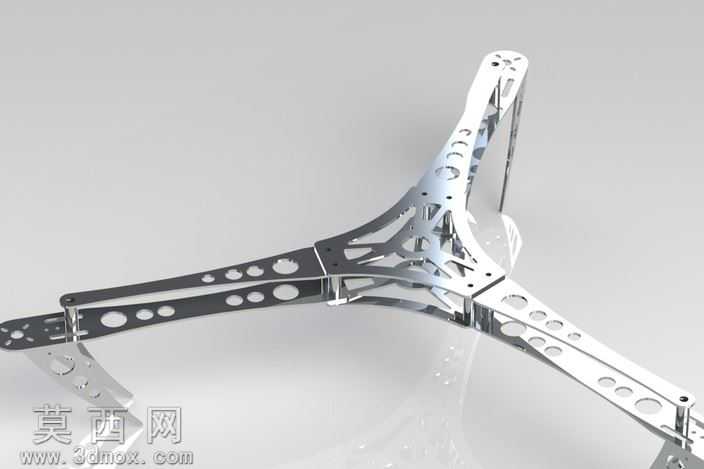

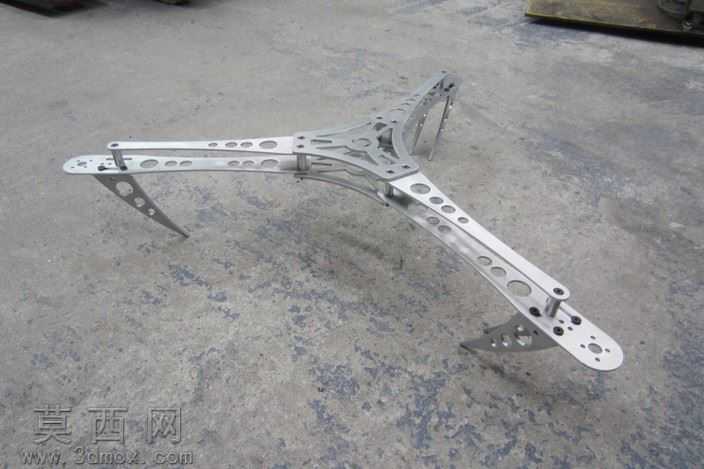

本作品为三旋翼实验航空器的机架结构三维设计，整体建模过程围绕轻量化与结构强度的平衡展开，在SolidWorks环境中完成全参数化建模，确保各安装位、连接孔位的尺寸精度符合后续机械加工的公差要求。建模阶段首先完成中心主连接座的结构绘制，针对三个机臂的交汇受力区域做了加厚过渡处理，避免应力集中导致的结构断裂，同时在中心座预留了飞控板、电池、电调等电子元件的安装孔位，孔位排布参考主流微型航电设备的安装尺寸，保证通用适配性。三个机臂采用对称式Y型布局设计，臂身做了大面积的镂空减重处理，镂空孔位采用圆形与长条形组合的排布方式，在切除多余铝材降低整体重量的同时，保留了机臂纵向与横向的受力筋结构，确保机臂在电机运转产生的震动、飞行过程中的气动载荷作用下不会出现形变。材质设定上选用6061-T6铝合金作为加工基材，渲染阶段还原了铝合金阳极氧化后的银白金属质感，对机臂边缘的倒角、铣削加工面做了光影细节处理，清晰呈现数控加工后的表面质感。结构设计上参考了成熟航模机架的连接逻辑，机臂与中心座采用可拆卸的螺丝连接方式，预留的螺丝孔位做了沉头处理，保证安装后螺丝端面与机架表面齐平，减少飞行过程中的空气阻力。机臂末端预留了电机安装座的固定孔位，同时设计了起落架的连接点位，起落架采用轻量化的弯折铝片结构，在保证降落缓冲能力的同时进一步控制整体重量。整个建模过程严格遵循数控加工的工艺要求，所有镂空结构、连接结构均采用88HC机械加工可实现的工艺路径，避免出现无法铣削的封闭内腔、过小内角等不合理结构，确保设计完成后可直接导入加工编程软件生成G代码，完成实物的加工制作。设计过程中针对超轻自转、滑翔伞等多种实验飞行场景做了结构优化，在保证机架整体刚性的前提下将重量控制在最低区间，适配实验航空器的多场景测试需求。
