龙门桁架式工业喷漆室结构设计

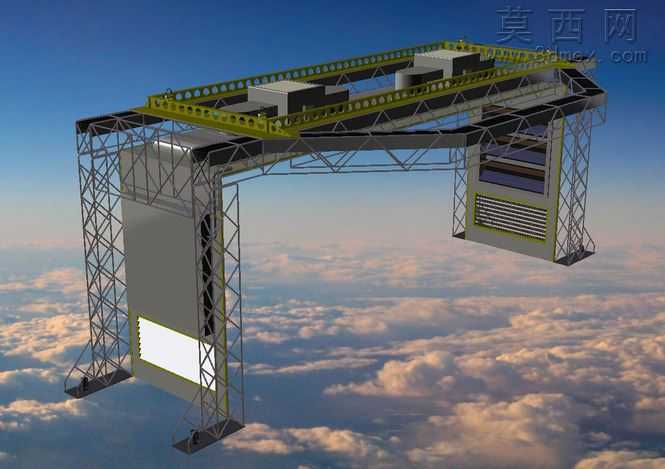

本作品为龙门桁架式工业喷漆室三维设计方案，采用CATIA软件完成全参数化建模与装配设计，整体采用对称式龙门跨架结构，主体支撑部分为桁架式钢架结构，通过等边角钢、方管型材搭建格构式支撑立柱与顶部横梁框架，在保证整体结构刚度与承重能力的同时，有效降低设备自重，减少材料成本。建模过程中严格遵循机械设计装配规范，对每一处连接节点、型材拼接位置都做了精准的尺寸约束，所有零部件均添加了对应的材质属性：支撑桁架赋予碳钢哑光金属材质，顶部作业平台赋予防滑花纹钢板材质，两侧喷漆作业舱体赋予冷轧钢板喷塑材质，通风栅格部分赋予冲孔金属板材质，平台护栏赋予黄黑警示配色的工业漆材质，渲染阶段采用高空云海环境作为背景，添加柔和的天光与环境光遮蔽效果，清晰展现设备的整体轮廓与结构层次。设计思路上，该喷漆室采用跨轨式布局，可适配大尺寸工件的通过式喷涂作业，顶部预留的设备安装平台可搭载排风过滤系统、漆雾处理装置与喷涂作业走行机构，两侧舱体设置有可调节的通风百叶与操作视窗，既能够保证喷涂作业过程中的漆雾有序收集，避免漆雾散逸污染车间环境，也可方便作业人员观察内部喷涂状态，调整喷涂参数。结构设计阶段充分考虑了设备的安装便捷性与后期维护需求，所有桁架模块均采用标准化分段设计，可拆解运输后在现场完成螺栓拼接组装，无需大型焊接作业，降低现场安装难度；舱体部分采用模块化面板设计，可快速拆卸更换过滤组件与维护内部管路。整体模型装配完整无干涉，各部件的连接关系清晰明确，可直接用于后续的工程出图、结构受力校核与生产制造指导，能够满足工业涂装环节中大型工件的自动化喷涂作业需求，适配工程机械、钢结构件等大尺寸工件的表面喷漆处理工序。
