锥形旋风分离器流场速度分布模拟分析

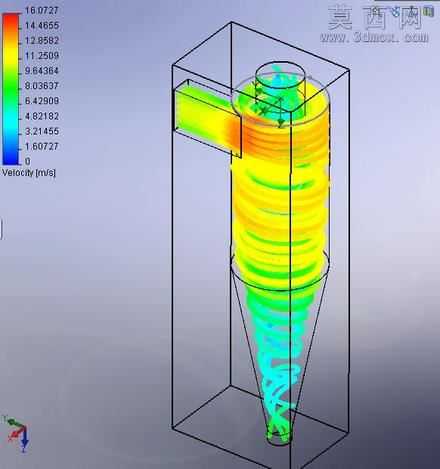

本作品针对锥形旋风除尘设备的内部流场开展速度特性模拟分析，依托三维建模软件完成旋风分离器的全尺寸参数化建模，完整还原设备的切向进气口、圆柱形上筒体、锥形下灰斗以及顶部中心排气芯管的核心结构，建模过程中严格遵循旋风除尘设备的常规设计比例，保证进气口尺寸、筒体直径、锥体锥角、排气芯管插入深度等关键结构参数符合工程实际应用标准，为后续流场模拟提供精准的几何载体。建模完成后对模型进行流体域抽取，将设备内部的气体流动空间单独提取为计算域，对进气段、筒体近壁区、锥体段、排气芯管入口等流场参数变化剧烈的区域进行网格局部加密，平衡模拟计算的精度与效率。材质与渲染层面，为设备外壳赋予半透明的哑光工程塑料材质，既可以清晰展示内部的流场分布状态，又能保留设备的外部轮廓结构，方便观察内外结构的对应关系；流场可视化部分采用速度量级配色方案，以蓝、青、绿、黄、橙、红的渐变色谱对应从低到高的气体流速区间，左侧配套标注清晰的速度刻度标尺，直观呈现不同区域的流速差异。模拟结果通过流线渲染的方式展示气体在设备内部的运动轨迹，清晰呈现含尘气流进入设备后，沿筒壁形成高速旋转的外旋流，在锥体段随着截面收缩流速逐渐提升，到达锥体底部后折返形成向上的内旋流，最终从顶部排气芯管排出的完整流动过程，可直观观察到外旋流区域流速较高、内旋流核心区域流速存在梯度变化、锥体下部近壁区流速逐步降低的流场特征，同时可通过流线分布识别流场中存在的局部涡流、短路流等影响除尘效率的流动现象。整个设计围绕旋风除尘器的速度场分布规律展开，通过三维建模与流场模拟结合的方式，将抽象的流体运动过程转化为可视化的三维效果，可用于旋风除尘设备的结构优化参考、除尘原理教学演示以及相关工程方案的效果展示，帮助理解旋风分离过程中速度分布对灰尘颗粒分离效果的影响机制，为调整设备结构参数、提升除尘效率提供直观的流场参考依据。
