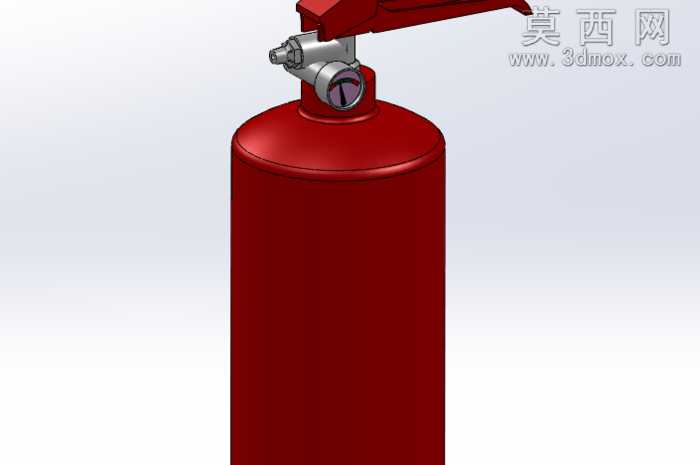

手提式1.5公斤干粉灭火器三维建模作品

本作品为手提式1.5公斤规格灭火器的高精度三维建模成果，建模过程以SolidWorks为核心操作平台，严格遵循民用手提式干粉灭火器的真实生产尺寸比例进行1:1还原，整体建模流程遵循从整体轮廓到局部细节的递进设计思路。首先通过旋转凸台命令生成灭火器的圆柱形承压罐体主体，罐体顶部的收口结构采用放样凸台命令完成曲面过渡，确保罐体与顶部阀座的衔接处曲面顺滑无棱角，完全匹配真实灭火器罐体的冲压成型结构特征。顶部阀门总成部分采用多零件装配建模逻辑，分别完成压把、提把、压力表、阀芯、密封嘴、保险销等独立零件的建模：压把与提把采用钣金特征结合拉伸切除命令制作，还原金属冲压件的弯折弧度与边缘倒角；压力表部分通过多步旋转命令制作表壳、表盘、指针等分层结构，表盘刻度区域采用纹理贴图实现真实刻度标识效果；保险销部分添加拉环的细节结构，还原真实灭火器的保险装置形态。材质渲染阶段，罐体主体赋予高光泽红色金属烤漆材质，调整材质的反射率与粗糙度参数，模拟真实灭火器罐体表面光滑且带有轻微环境反射的漆面质感；顶部金属阀件、压把、压力表金属外壳赋予哑光镀铬金属材质，区分不同部件的材质差异；压力表表盘赋予半透明玻璃表蒙材质，添加轻微的折射效果提升真实感；橡胶喷管部分赋予黑色哑光橡胶材质，还原橡胶部件的哑光质感与轻微弹性视觉特征。结构设计上完整还原灭火器的内部承压腔、阀体启闭通路、喷管导流通道等核心结构，各活动部件如压把、保险销均保留合理的装配间隙，可实现模拟压把下压、保险销拔出的动作演示效果。建模过程中对所有尖锐边缘添加符合工业生产标准的圆角特征，避免出现不符合实际加工工艺的尖锐棱角，所有配合部位的尺寸公差均参考民用消防器材的生产规范进行设置，确保模型既具备外观展示的高还原度，也可用于消防器材结构教学、产品展示动画制作、虚拟场景消防设施布置等多种应用场景。
