博世力士乐45规格角撑连接组件结构设计

本套连接组件采用三维参数化建模方式完成全流程设计，建模过程中严格遵循工业连接配件的尺寸规范与装配逻辑，针对45x45规格的型材连接场景完成结构适配。建模阶段首先对核心角撑摆板进行特征构建，通过草图绘制确定扇形支撑基体的轮廓尺寸，依次拉伸生成支撑主体、加强筋阵列、定位卡扣、连接凸台等结构，每一处加强筋的排布都经过受力方向校验，确保角撑在承受侧向载荷时能够均匀分散应力，避免局部应力集中导致的结构失效。盖帽部件采用曲面建模与实体建模结合的方式，外弧面通过曲率连续的曲面放样生成，保证外观过渡顺滑无棱角，内部设置与角撑板卡扣匹配的卡槽结构，安装后可完全覆盖角撑板的端部结构，既起到防尘防护的作用，也能提升安装后的整体美观度。

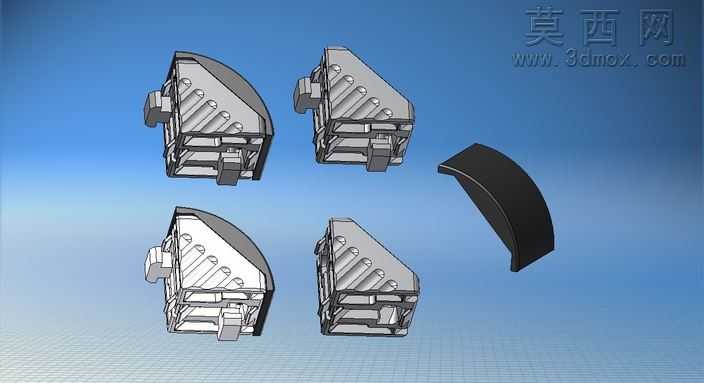

渲染阶段采用工业产品常用的哑光工程塑料材质，还原玻纤增强尼龙材质的表面质感，对卡扣、定位凸台等装配配合面做了轻微的质感区分，便于直观识别装配位置；场景采用渐变蓝色背景搭配柔和的漫反射光照，搭配底部网格参考平面，清晰呈现四个不同装配角度的组件形态以及单独拆分的盖帽部件，完整展示产品的各个可视面结构。

设计过程中对每一个独立部件都配置了对应的iProperties属性参数，将部件编号、材质规格、适配型材型号等信息嵌入模型文件，方便后续在装配体中快速调用与BOM清单生成。整套组件的卡扣结构采用过盈配合设计，无需额外紧固件即可完成盖帽与角撑主体的快速装配，适配工业铝型材框架的快速搭建需求，可广泛应用于设备机架、工业工作台、物料货架等型材结构的直角位置连接加固，安装便捷且连接强度可靠，同时兼顾了结构实用性与外观整洁性。
