平面复合材料切割绘图仪三维设计

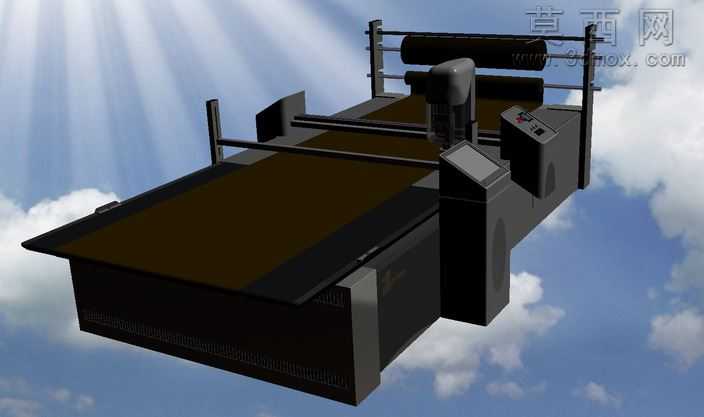

本作品为平面复合材料切割绘图仪的三维建模设计，整体采用写实工业设备的建模思路完成搭建，在建模过程中严格参照同类工业裁切绘图设备的真实结构比例进行尺寸校准，确保各部件的装配关系符合实际机械逻辑。建模阶段首先完成设备主体底座的搭建，采用一体化钣金结构的建模逻辑，还原了设备厚重的承载基座结构，基座表面做了平整的工作台面设计，为待加工的平面复合材料提供稳定的承托平面。工作台上方搭建了横向移动的龙门导轨结构，导轨采用双梁平行设计，保证切割绘图机头移动过程中的稳定性与精度，导轨两端设置了立式支撑柱，支撑柱与底座采用刚性连接的结构设计，还原了工业设备的高强度装配要求。移动机头部分整合了绘图与切割双功能模块，建模时分别还原了绘图执行端与裁切执行端的结构特征，机头侧面搭载了触控操作显示屏与控制按键面板，还原了设备的人机交互操作区域，控制柜体部分整合了设备的电路与驱动模块，柜体表面做了散热格栅的细节建模，还原真实设备的散热结构设计。设备进料端设置了卷材放料架结构，采用双辊轴支撑设计，可适配卷状复合材料的上料需求，放料架的高度与工作台面精准对齐，保证材料输送过程的平顺性。材质渲染阶段，设备主体机架采用哑光黑工业金属材质，还原钣金喷涂后的真实质感，工作台面采用深棕色耐磨防滑材质，模拟工业设备常用的工作台面覆面效果，导轨部分采用亮面金属材质，突出机械传动部件的金属质感，操作显示屏采用玻璃屏幕加塑料边框的材质组合，还原触控屏的真实视觉效果，控制按钮采用不同色彩的塑料材质区分功能按键，提升模型的真实感。渲染环节采用天光加环境光的组合布光方案，模拟户外天光下的设备展示效果，背景搭配云层天空环境，突出设备的主体轮廓，各部件的光影过渡自然，金属材质的反光、哑光材质的漫反射效果都做了针对性的参数调整，让整体渲染效果更贴近真实工业设备的视觉表现。整个模型完整还原了平面复合材料切割绘图仪的核心结构，从进料承托、移动传动、执行加工到操作控制的全流程结构都做了细致的建模还原，可作为同类设备结构设计参考、教学演示素材使用，清晰展现了这类平面加工设备的机械结构逻辑与功能布局特点。
