哈斯VF-1配套尾座旋转分度机床表

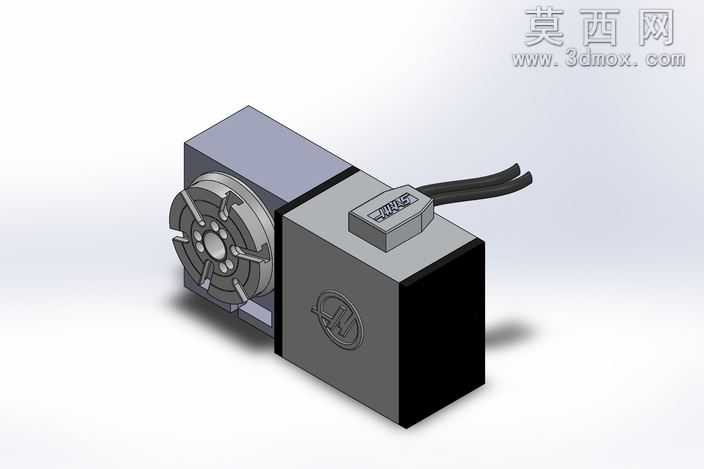

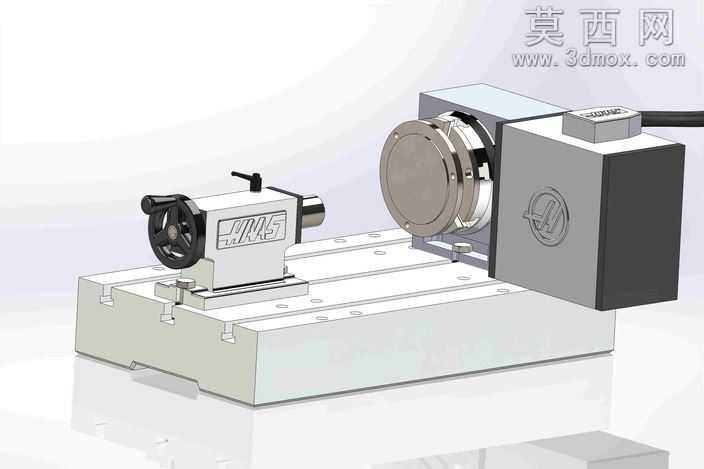

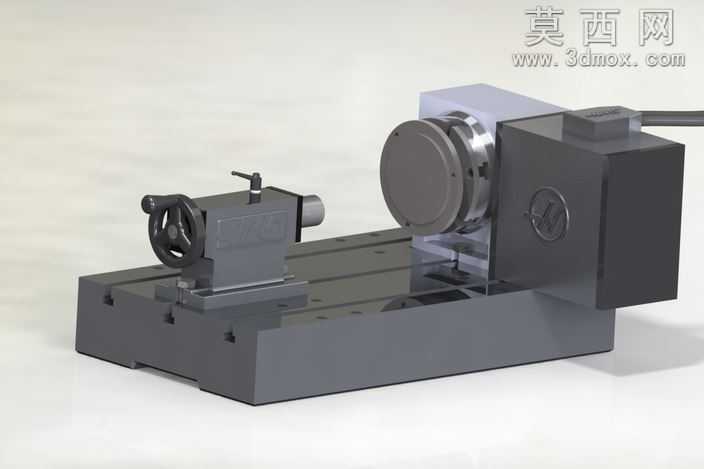

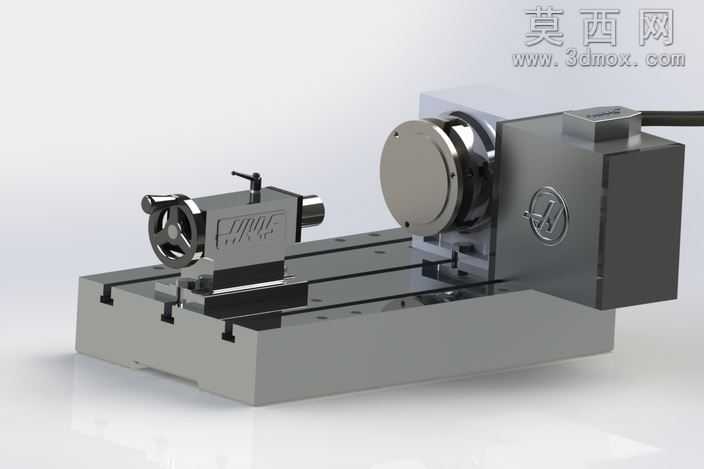

本模型为哈斯VF-1加工中心配套的尾座与旋转转表组合装置，采用SolidWorks进行全参数化三维建模，建模过程严格遵循哈斯原厂设备的实际尺寸比例，对每一处结构细节都做了精准还原。首先从底座部分开始建模，采用灰铸铁材质的底座设计有标准T型槽结构，建模时精准绘制了槽体的倒角、安装定位孔的位置与尺寸，还原了底座厚重扎实的结构特征，材质渲染时调整了铸铁表面的哑光磨砂质感，还原铸铁件表面细微的颗粒纹理与冷灰色调。旋转主轴部分建模时，还原了主轴端盖的紧固螺丝排布、密封环结构、主轴端面的定位销孔，同时对主轴箱体侧面的哈斯品牌标识做了浮雕式建模，渲染时采用金属烤漆材质，还原箱体表面细腻的漆面光泽与边缘的倒角反光效果。尾座部分重点还原了手轮的轮辐结构、锁紧手柄的操作形态、尾座套筒的伸缩导轨结构，手轮部分采用镀铬金属材质，渲染时调整了金属高光的反射参数，还原镀铬件光亮的镜面反射效果，尾座主体同样采用铸铁材质，与底座材质保持视觉统一。建模过程中对各运动部件的装配关系做了完整约束，可直观展示旋转转表的回转运动、尾座套筒的伸缩运动、尾座在底座导轨上的滑移运动，清晰呈现整套装置的装夹定位逻辑：旋转转表负责带动工件完成分度回转运动，尾座负责对长轴类工件提供顶尖支撑，二者配合可在哈斯VF-1加工中心上完成轴类、盘类零件的多面加工。设计思路围绕加工中心第四轴拓展功能展开，在保证结构精度还原的前提下，对内部非外观的传动结构做了适度简化，既保证模型外观与实际设备一致，也控制了模型的整体复杂度，方便用于机床教学演示、加工工艺方案展示、车间布局规划等场景。渲染阶段采用工作室柔光环境，调整了各部件的材质粗糙度、反射率参数，让金属部件的冷硬质感、铸铁部件的厚重质感都得到准确呈现，模型各部件间的装配间隙、贴合面都做了精细化处理，不存在穿模、结构错位等问题，完整还原了这套机床附件的工业设计美感与实用结构特征。
