灶具三轴机械手流水线自动涂胶工作站

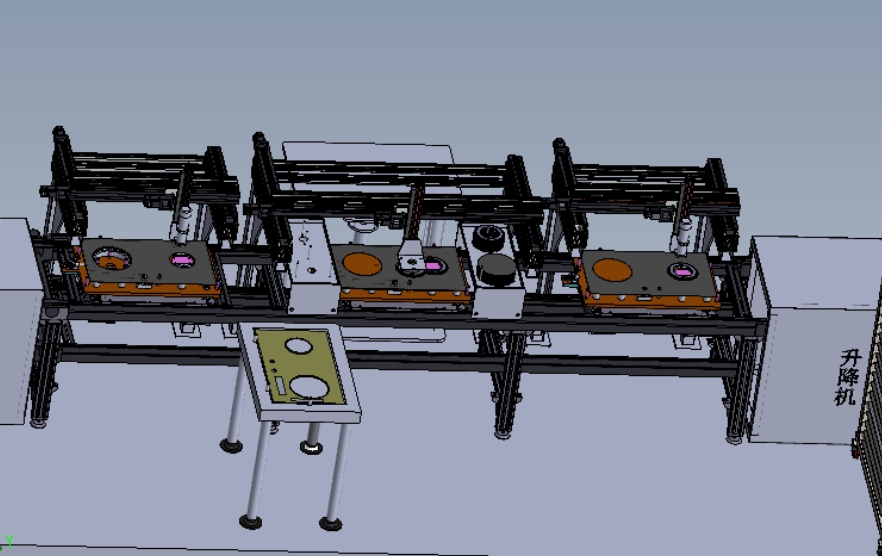

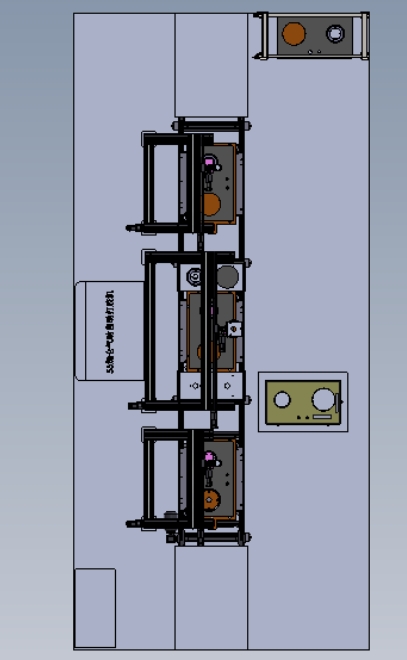

这套涂胶工作站的设计初衷，是解决灶具生产环节中人工涂胶一致性差、胶量波动大、工位节拍难以匹配整线产能的痛点，目前主要适配家用嵌入式、台式灶具的壳体密封、面板粘接工序，在厨卫家电制造的预装段工位应用广泛。从现场安装边界来看，整套设备沿车间流水线方向排布，整体占地长度适配常规12米标准工位段，宽度控制在3.2米以内，进料端高度与车间现有差速链输送线的0.75米工作面高度齐平，无需额外搭建过渡接驳台，出料端可直接衔接后续的压合、静置工位，不会打乱现有车间的物流走向。

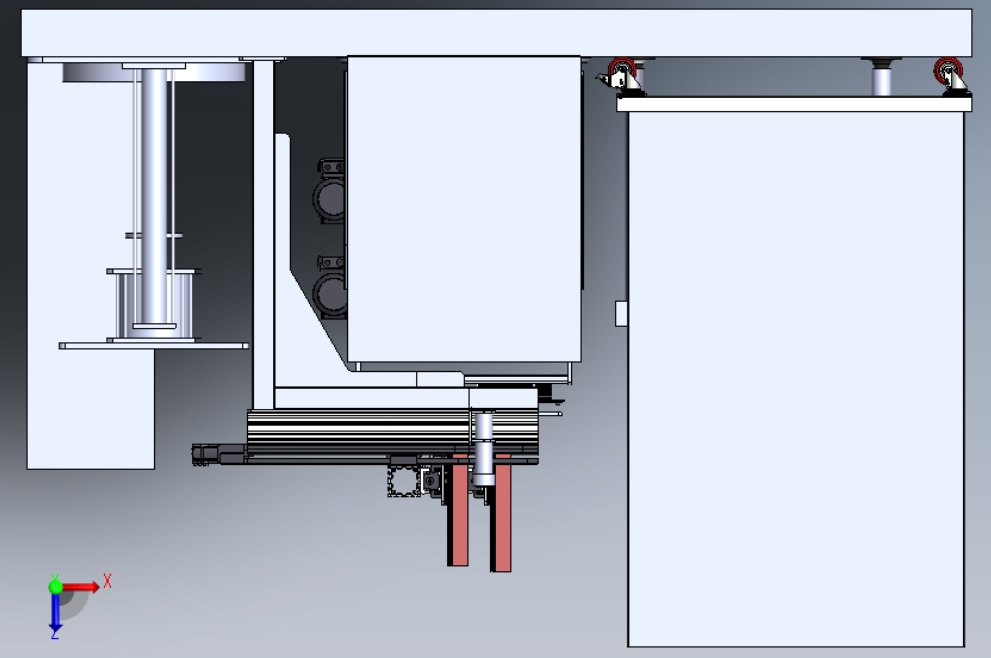

设备核心功能单元的排布经过多轮迭代调整，双柱升降式大压盘打胶机布置在工作站的侧后方，避开主物流通道，55加仑的胶桶更换空间预留了1.2米的操作距离，日常换桶、胶泵维护不需要拆解周边防护，压盘的升降行程适配标准胶桶的高度范围，压盘密封件的更换位置预留了手部操作空间，日常维护不需要登高作业。输送线总成采用差速链结构，配套的工装板定位机构采用锥销+阻挡气缸的组合，当载有灶具壳体的工装板流入工位后，阻挡气缸先顶升截停工装板，随后锥销顶升插入工装板底部的定位套，重复定位精度控制在0.2mm以内，保证涂胶轨迹的起始点不会出现偏移。

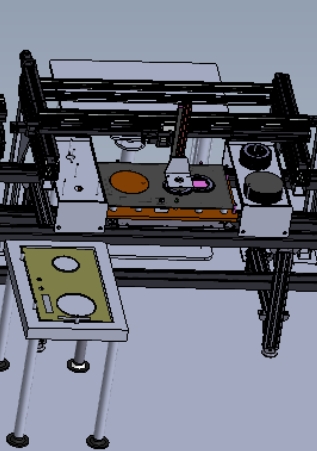

两套三轴机械手在工作站内呈错位排布，其中涂胶三轴机械手负责完成灶具壳体密封槽内的胶条涂布，搬运三轴机械手负责完成待涂胶工件的上料、涂胶完成工件的转移动作，两套机械手的运动范围经过干涉校验，X轴行程覆盖所有型号灶具的最大涂胶幅面，Z轴行程适配不同高度的灶具壳体，机械手的走线采用坦克链内置布置，避免长期运动过程中管线磨损。胶路系统配套了回吸式胶阀，涂胶结束瞬间的回吸量可根据胶液粘度调整，避免胶头滴胶污染工件表面，胶管全程伴热，保证胶液在冬季车间低温环境下依然保持稳定的粘度，不会出现断胶、胶条粗细不均的问题。

工装台、物料架布置在机械手的侧方操作位，人工补料的位置距离输送线的安全距离符合车间安全规范，不需要进入机械手的运动范围即可完成待涂胶工件的上料准备，操作台的高度设置为0.8米，适配操作人员站立作业的舒适高度，操作面板倾斜布置，常用的参数调整、急停按钮布置在操作人员伸手可及的位置。成品架设置在出料端侧方，可临时存放12件涂胶完成的工件，匹配前后工位15秒的节拍差，当后续压合工位出现短暂停机时，不需要立刻停止涂胶工位的运行，减少整线的停机等待时间。

电器柜采用独立柜式结构布置在工作站的端部，柜内预留了充足的散热空间，PLC模块、伺服驱动器、继电器等元件的排布遵循强弱电分离的原则，减少信号干扰，柜门设置了安全联锁开关，开门状态下设备无法启动自动运行模式。整套工作站的安全防护采用透明亚克力防护栏+安全光栅的组合，操作人员误入工作范围时设备会立刻暂停运行，不会出现安全事故。

从设计逻辑上，这套设备没有追求过高的运行速度，而是优先保证涂胶质量的稳定性，涂胶速度根据胶液的固化特性调整，保证胶条涂布后不会出现流挂，胶条的宽度、高度一致性偏差控制在0.1mm以内，满足灶具壳体的IP防护等级要求。相比人工涂胶作业，单班可减少3名涂胶工位的操作人员，同时避免人工涂胶过程中胶液挥发物对操作人员健康的影响，涂胶的合格率从人工操作的92%提升到99.5%以上，整线的生产节拍稳定在18秒/件，可匹配不同型号灶具的混线生产需求，更换产品型号时只需要调用对应的涂胶轨迹程序，不需要更换工装夹具，适配多品种小批量的生产场景。
