LED产线在线视觉缺陷检测设备结构

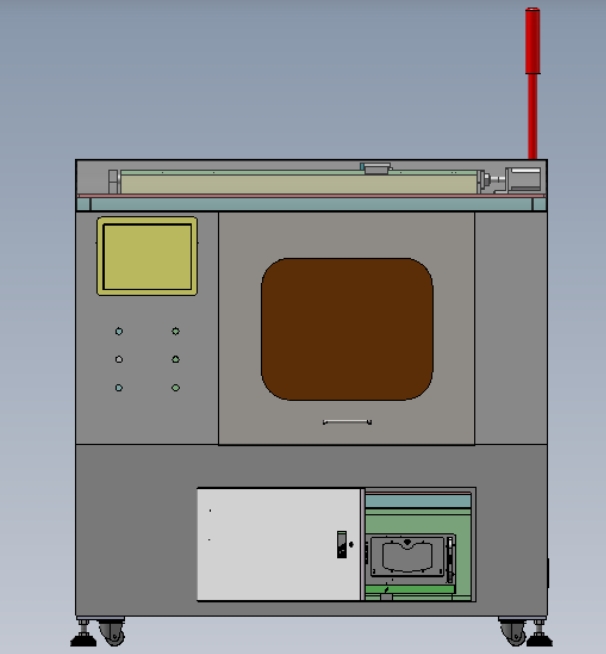

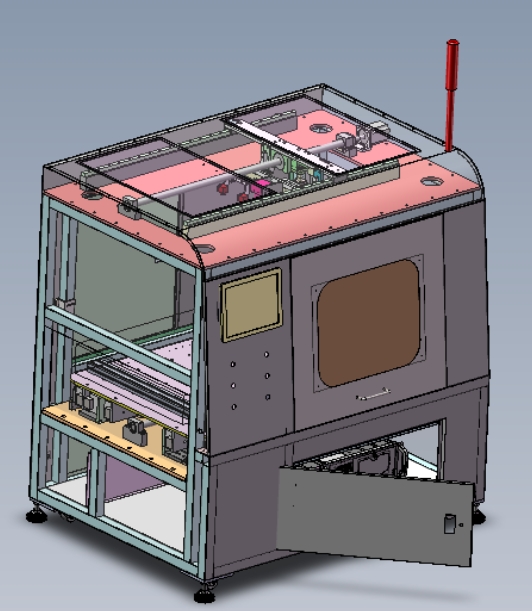

这款设备的设计初衷是解决LED封装及成品组装环节人工目检效率低、漏检率高的痛点，目前在LED显示模组、LED灯珠、LED背光组件的量产产线中已经有非常成熟的落地场景，可直接对接前段固晶、焊线、点胶工序，也可适配后段包装前的终检工位，不需要对原有产线做大规模改造即可完成对接。从结构布局来看，整机采用一体式柜式设计，上部为检测操作腔与操作交互区，下部为电气控制仓与待检料暂存工位，顶部预留了三色报警灯安装位，可实时反馈设备运行、故障、待料状态，设备正面左侧嵌入触控操作屏，下方设置实体操作按键，方便产线操作人员快速完成参数调整、急停、复位等操作，中部的大尺寸观察窗采用茶色亚克力材质，既可以隔绝检测腔内部的高亮光源对操作人员的视觉刺激，也能随时观察内部检测工位的运行状态，下部左侧为电气柜检修门，采用带锁拉手设计，避免非维护人员随意触碰内部电气元件，右侧开口对接产线进料输送机构，可直接承接上游工序流转过来的待检LED产品。

在功能实现上，设备内部集成了高清工业相机、多角度环形光源、产品定位夹具、不良品分拣机构，待检产品随输送线进入检测腔后，定位机构会先将产品固定到预设拍摄位，光源系统会根据检测项调整亮度与打光角度，针对LED产品常见的封装气泡、焊线虚焊、引脚变形、表面划痕、尺寸偏差、点亮色差等缺陷，相机可完成多面图像采集，内置的图像处理算法会对采集到的图像做灰度对比、边缘提取、尺寸测算，整个检测节拍可匹配产线1200-1800PCS/小时的产出速度，检测精度可达到0.01mm，误判率控制在0.1%以内，检测完成后合格品会随输送线流入下道工序，不良品会被分拣机构推入对应不良品收集盒，同时设备会自动记录每批次产品的不良类型、不良占比数据，可直接对接产线MES系统做质量追溯。

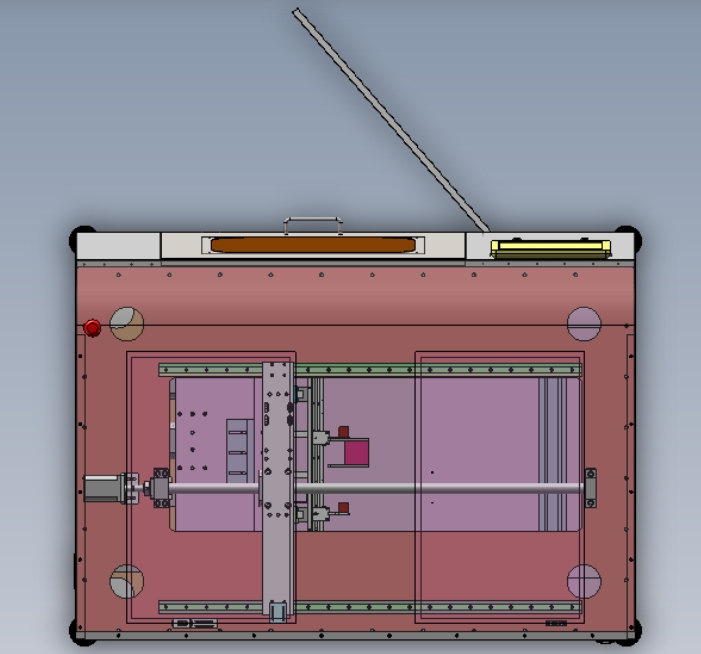

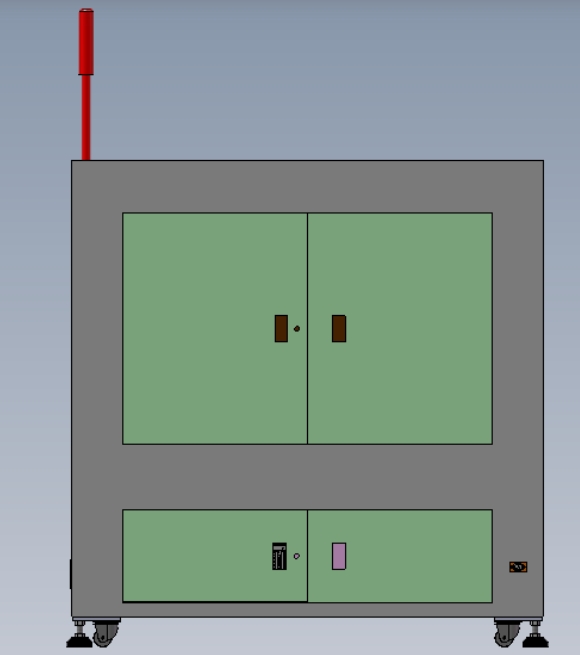

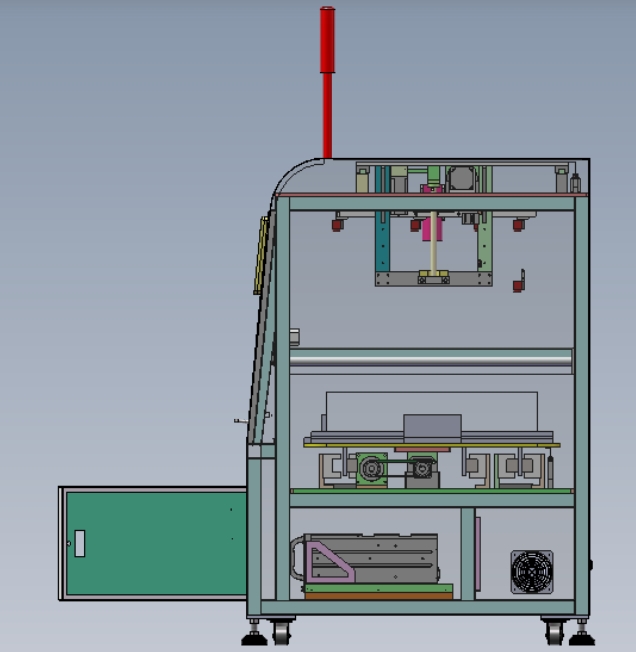

从设计思路层面，这款设备在建模阶段就充分考虑了产线的适配性，整体框架采用4040工业铝型材拼接，外部覆盖钣金护罩，整体重量控制在280kg左右，不需要做特殊的地面承重处理，整机外形尺寸控制在长1200mm、宽850mm、高1500mm的范围内，安装时只需要预留左右各200mm的维护空间、后部300mm的散热走线空间即可，设备底部配置可调脚轮与支撑脚杯，既方便产线布局调整时的移位，也可在安装时调平设备保证输送线对接精度。内部的相机安装位预留了前后左右上下六个方向的调节余量，可根据不同规格LED产品的检测需求调整拍摄距离与角度，光源采用快拆式安装结构，更换不同打光方案时不需要拆解整体结构，电气元件全部安装在下部电气仓的DIN导轨上，走线全部走内部线槽，强弱电分离布置，避免信号干扰影响检测精度，检测腔内部做了哑光黑处理，减少环境反光对图像采集的干扰，进料口与出料口都配置了软质防尘挡帘，避免外部粉尘进入检测腔附着在镜头或光源表面影响检测效果。

在实际使用场景中，这款设备可替代3-4名次目检人员，可24小时连续运行，不会出现人工检测长时间作业后的视觉疲劳导致的漏检问题，针对不同规格的LED产品，只需要更换对应的定位夹具、调整相机参数与检测算法阈值即可快速换型，换型时间可控制在15分钟以内，适配小批量多批次的柔性生产需求。设备的安全设计也充分考虑了产线使用要求，所有运动机构都设置在护罩内部，检修门打开时设备会自动触发安全停机，避免维护过程中发生机械伤害，操作按键区设置了独立的急停按钮，遇到异常情况可一键切断设备动力电源，三色报警灯可通过不同颜色与闪烁频率区分设备缺料、故障、正常运行状态，方便产线巡检人员快速识别设备状态。
