工业输送式自动清洗烘干一体机结构

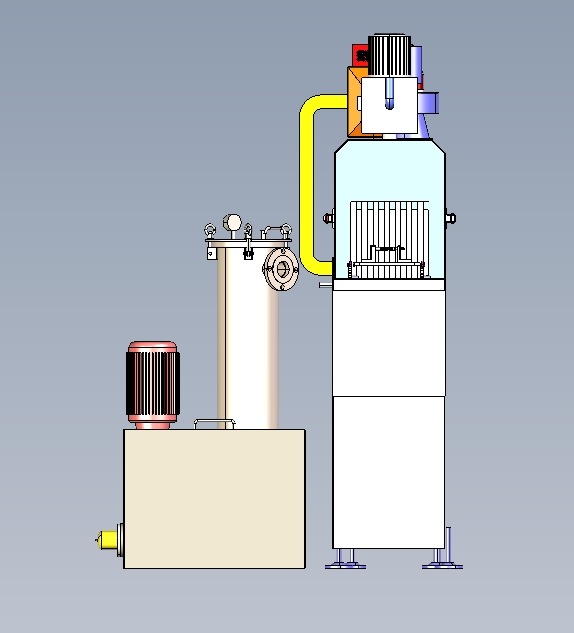

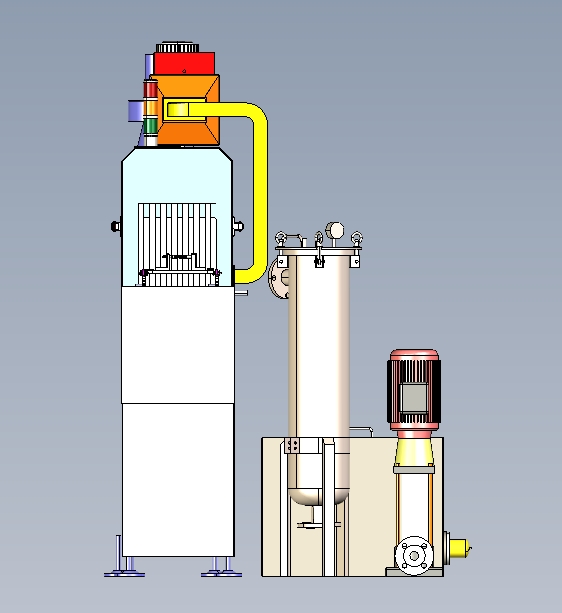

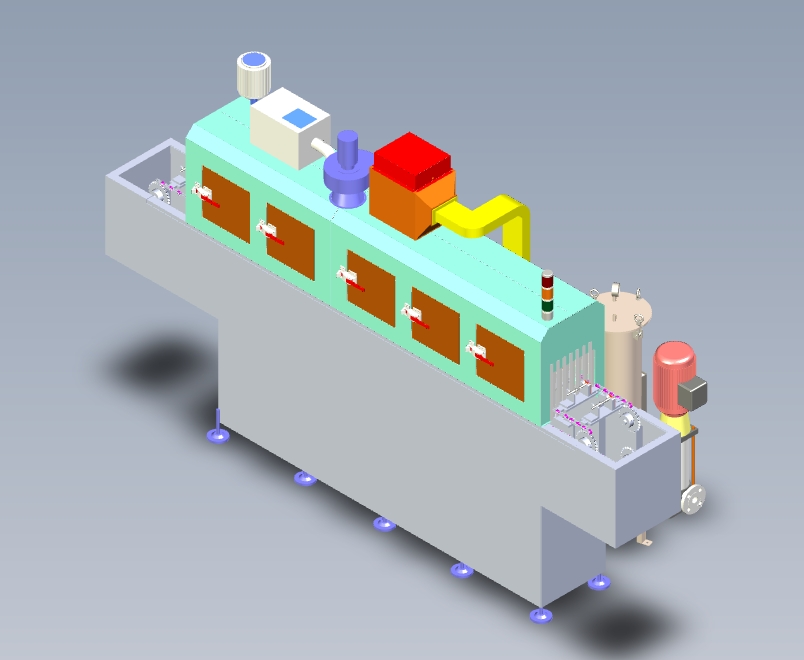

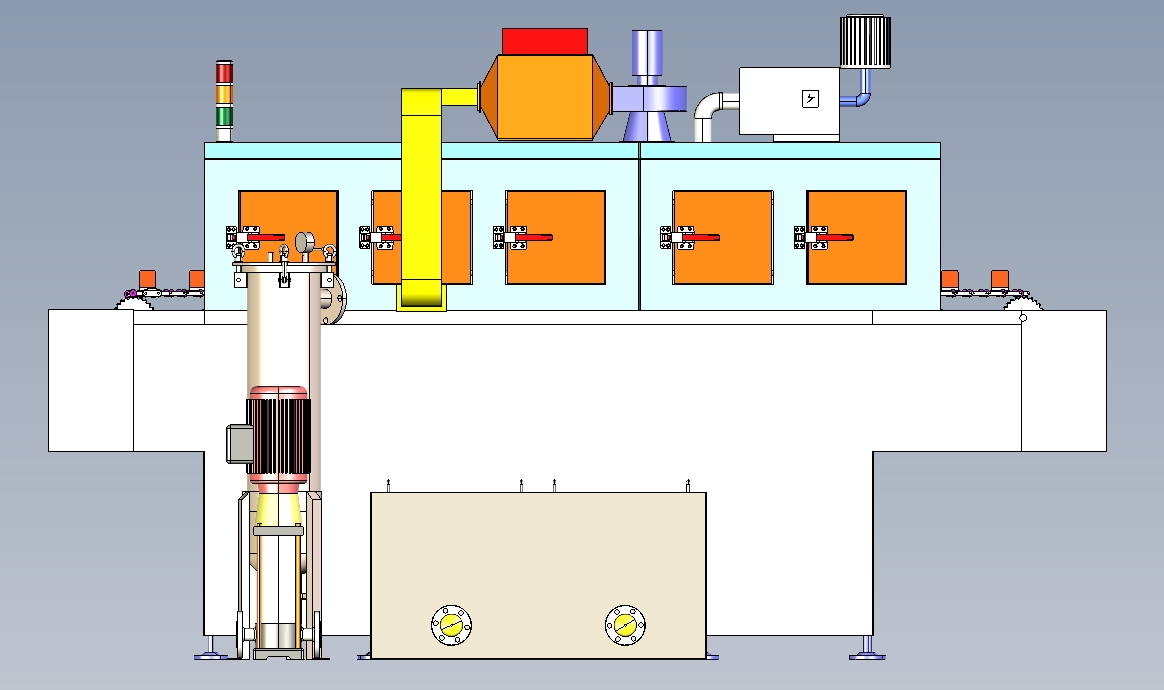

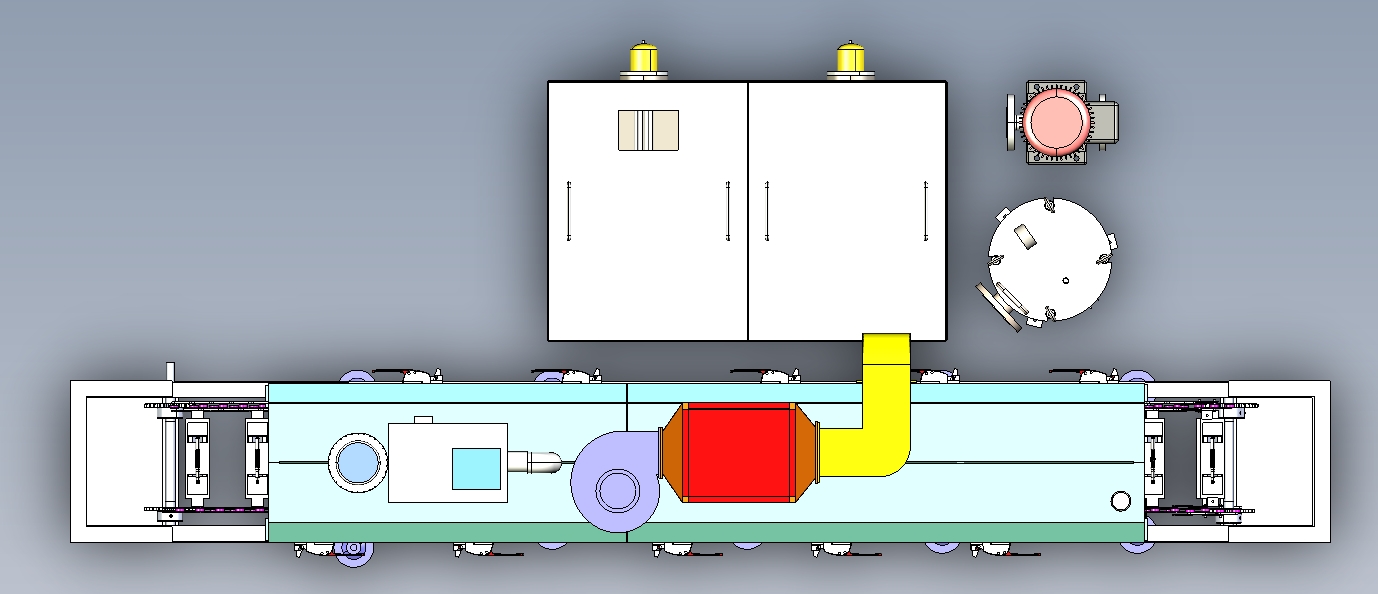

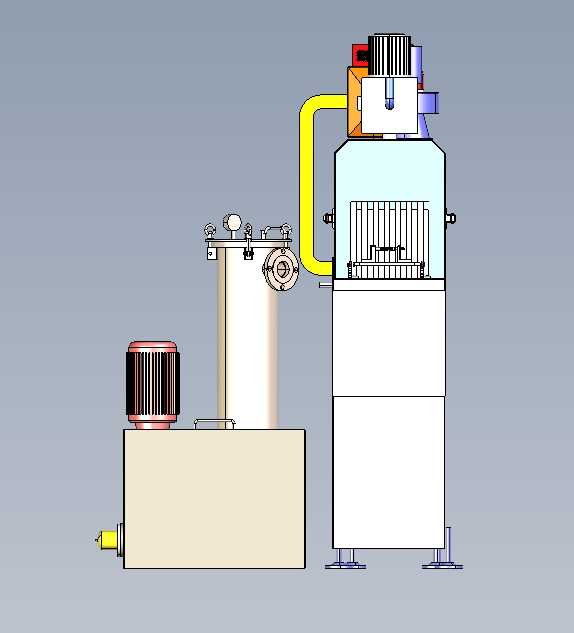

　　在五金冲压、精密机加工、农产品初加工等生产场景里，工件或原料表面的切削液残留、冲压油污、田间浮尘如果不做及时清理，不仅会影响后续喷涂、装配、包装工序的成品合格率，带污渍的工件流转还会污染整条产线的工装夹具，这类场景下集成清洗与烘干功能的连续式处理设备，是产线前段预处理环节的核心配置。这套输送式清洗烘干设备的设计，首先围绕连续化作业的产能需求做整体布局，没有采用单批次吊篮式的间歇作业结构，而是将工件输送通道贯穿清洗、烘干两个核心腔体，配合网带或辊道输送结构，可直接对接上游冲压出料端、果蔬分选进料端，不需要额外安排人工做批次上下料的转运，能适配不同节拍的连续产线对接需求。从结构分区来看，设备主体分为三个独立功能模块：右侧立式集成腔体是核心处理单元，下部为储液及液泵安装舱，中部为高压喷淋清洗腔，上部为热风烘干腔，顶部集成排风及加热组件；左侧独立布置的是过滤循环单元，搭配粗滤、精滤两级过滤结构，将清洗腔回流的清洗液做杂质分离后重新泵入喷淋管路，既减少清洗液的更换频次，也避免喷淋嘴被工件脱落的金属屑、果蔬残叶堵塞；最下方的卧式箱体是整机的动力及储液舱，内置输送驱动电机、清洗液供给泵、管路控制阀组，所有动力元件集中布置在这个舱室，日常维护时不需要拆解核心处理腔体，打开侧舱门即可完成泵阀检修、滤芯更换、电机润滑等常规保养操作。

　　设计时充分考虑了不同行业的适配性，清洗腔内部的喷淋管采用快装卡接结构，可根据处理工件的类型更换不同角度、不同孔径的喷淋嘴：处理不锈钢冲压件、五金工具这类金属工件时，换装大流量高冲击力的扇形喷嘴，配合加热后的碱性清洗液，可快速冲除工件表面的拉伸油、防锈油残留；处理果蔬类农产品时，换装雾化程度更高的锥形喷嘴，调低喷淋压力，避免水流冲击力损伤果蔬表皮，同时可切换为常温水清洗模式，适配生鲜处理的工艺要求。烘干段的设计没有采用单一的热风直吹结构，而是在腔体内布置多层导流板，让加热后的热风在腔体内形成环绕式气流，从工件的上下左右四个方向同时吹扫，避免出现输送网带遮挡位置的烘干死角，针对金属工件可将热风温度调高至80-100℃，快速蒸发表面残留的水渍，避免碳钢工件出现返锈问题；针对果蔬类物料则调低温度至40-50℃，做表面浮水吹干，不会破坏果蔬的表皮蜡质层，延长后续保鲜存储周期。

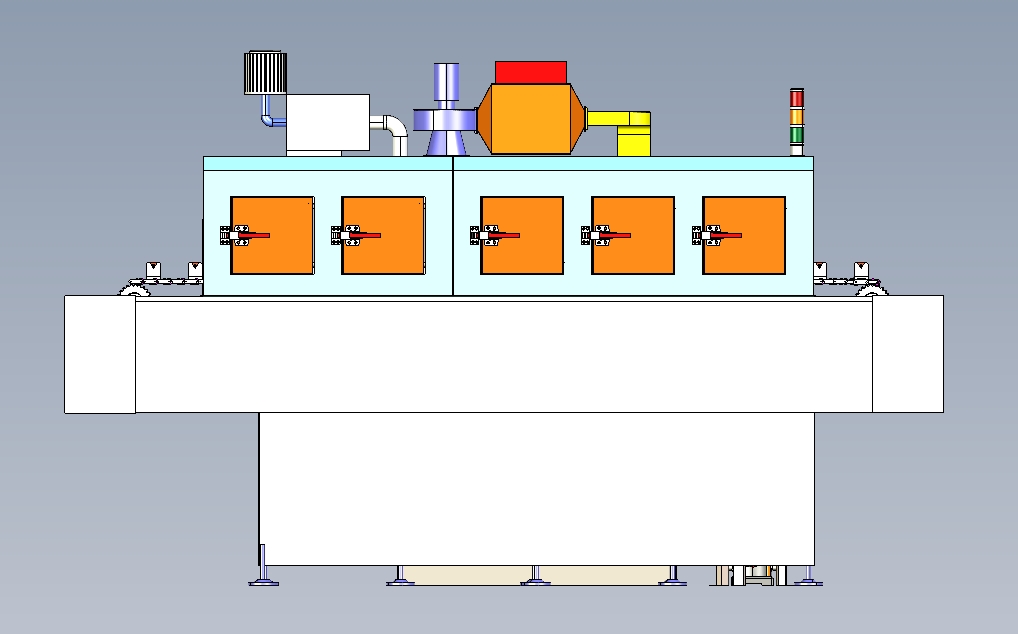

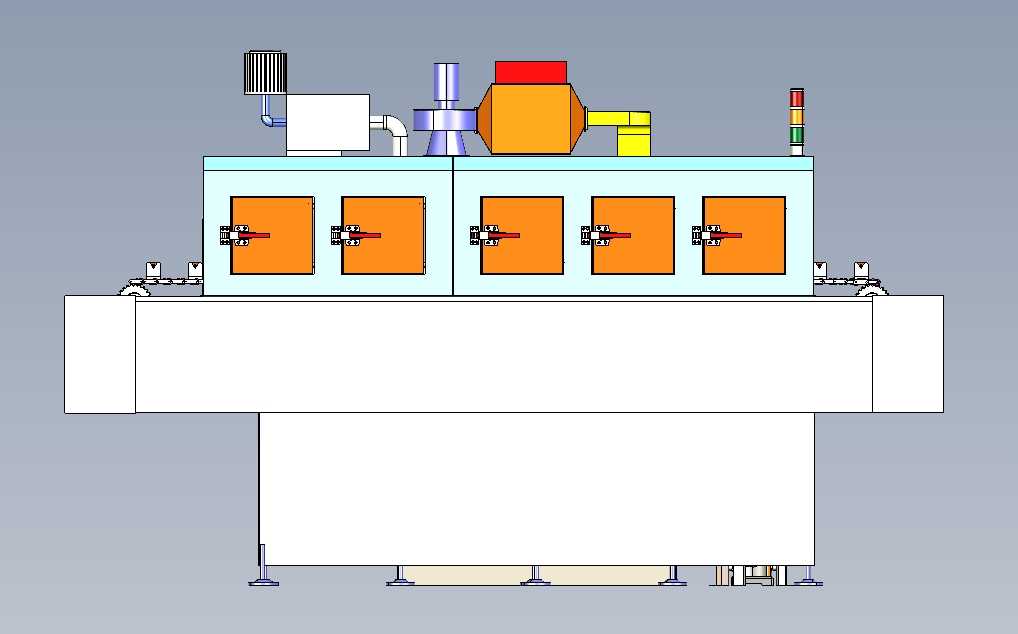

　　安装边界方面，这套设备的整机重心集中在右侧立式腔体底部，设计时在立式腔体底部配置了四个可调高度的支撑脚，可根据车间地面的平整度调整支撑高度，保证整机水平度偏差不超过1mm/1000mm，避免输送网带出现跑偏问题；左侧过滤单元与主腔体之间采用硬管加活接的连接方式，安装时不需要做复杂的管路焊接，现场对齐活接后拧紧即可完成管路对接，设备整体的外接接口只有主电源进线口、清洗液补水口、排污口三个，不需要额外配置外接蒸汽源或压缩气源，所有加热、鼓风、动力元件均采用电力驱动，适合没有配套公用工程的中小型加工车间直接部署。在细节结构设计上，清洗腔与烘干腔之间设置了双层风幕隔离结构，避免清洗段的水雾大量涌入烘干腔降低烘干效率，同时也减少烘干段的热量外泄，降低整机的运行能耗；所有腔体的检修门均采用硅胶条密封结构，门体配置快压式锁扣，日常清理腔体内部杂物、更换喷嘴时不需要借助工具，直接扳开锁扣即可打开检修门，关闭后可保证腔体内部的喷淋水不会外溅到车间地面；输送网带的驱动端配置了过载保护结构，一旦工件卡滞导致输送阻力超过设定阈值，驱动电机会自动停机并触发告警，避免强行传动扯坏网带或烧毁电机。

　　从实际使用的适配性来看，这套设备的输送通道宽度可根据用户的工件尺寸做灵活调整，不需要改动主体框架结构，仅更换对应宽度的网带、调整两侧挡条的间距即可适配不同尺寸的工件处理需求，不管是小型的五金螺丝、冲压垫片，还是尺寸稍大的五金工具、不锈钢餐具，或是成框输送的果蔬农产品，都能通过调整参数获得稳定的清洗烘干效果。设备的管路设计全部采用下进上出的循环走向，排污口设置在整个储液舱的最低位置，更换清洗液时可将舱内的残液完全排空，不会出现积液残留导致的清洗液发臭变质问题；顶部的排风组件配置了可拆卸的防虫网，避免设备停机时外部的蚊虫、灰尘通过排风口进入腔体内部，符合食品加工场景的卫生要求。
