双工位正压驱动真空机器人夹持执行器

在3C电子小件分拣、食品软包装转运、薄壁注塑件取件这类对接触压损有严格限制的自动化产线场景里，刚性夹爪很容易因为夹持力控制冗余造成工件表面压痕、形变甚至破损，这类工况下真空吸附类末端执行器的适配性远高于机械夹持结构。这套双工位真空夹持执行器，采用正压气源转负压的工作逻辑，不需要额外配置独立真空发生站，仅需接入车间常规0.4-0.6MPa压缩空气回路即可稳定输出吸附力，对于现有产线的改造适配门槛极低，不需要额外调整气路架构就能完成末端替换。

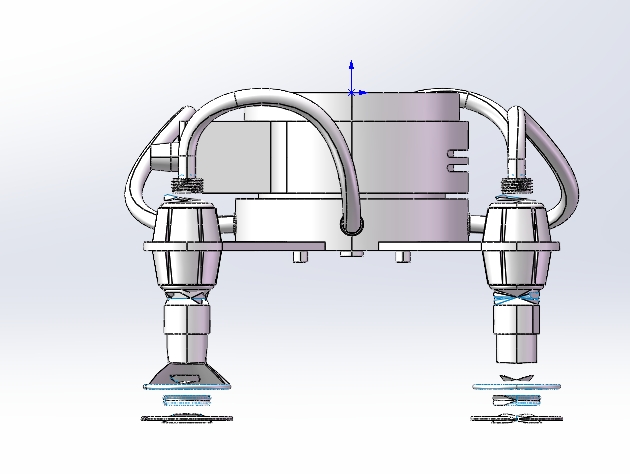

从结构设计逻辑来看，整体采用对称式双吸嘴布局，主体安装基座预留了标准的机器人末端法兰对接孔位，安装面的平面度公差控制在0.02mm以内，能直接适配主流六轴工业机器人、SCARA水平关节机器人的末端安装尺寸，不需要额外设计转接法兰。基座内部集成了两组独立的真空发生腔道，每个腔道对应一路吸附支路，两支路的气路完全独立，既可以同步工作实现双点位平衡吸附大尺寸平整工件，也可以单独控制实现单吸嘴取放小型工件，适配不同尺寸规格的物料抓取需求。

吸附支路上设置了多级缓冲结构，从基座连接端往下依次是气管快插接头、真空发生阀体、缓冲导杆、真空吸盘快换座，缓冲导杆的行程预留了15mm的压缩余量，当吸盘接触工件表面时，导杆会自适应回缩补偿机器人定位的高度误差，避免刚性碰撞导致吸盘破损或者工件位置偏移。气管采用侧出式弯曲布局，走线位置避开了夹爪的运动干涉区间，在机器人高速往复运动的过程中，气管不会和周边工装、工件发生剐蹭，长期运行的气管磨损风险远低于底部直出的走线方案。

实际应用中，这套执行器的单吸嘴有效吸附直径覆盖30-50mm范围，针对光滑平整的塑料薄片、纸盒、玻璃面板、金属冲压小件，单吸嘴可提供最大8N的稳定吸附力，双吸嘴同步工作时可承载1.2kg以内的工件，完全覆盖轻工、电子、包装行业常见小件物料的搬运需求。设计过程中特意将整体重量控制在0.8kg以内，不会给机器人末端带来过大的负载负担，对于负载3kg级的小型机器人也能轻松搭载，不会因为末端重量过大压缩机器人的有效工作负载区间。

安装边界方面，主体基座的最大外径为120mm，整体高度（含吸盘完全伸出状态）为180mm，双吸嘴的中心距为80mm，在做产线布局仿真的时候，只需要预留直径130mm的末端运动安全空间，就可以避免夹爪和周边料架、工装夹具发生碰撞。所有气路接头都采用标准快插结构，后期维护更换吸盘、清理真空滤芯的时候，不需要拆解主体基座，只需要拔插快换接头就能完成配件更换，现场维护的耗时比传统集成式真空夹爪缩短60%以上。

不同于大型真空吸盘组，这套夹爪的结构做了紧凑化处理，在狭窄的料仓取件场景里，比如注塑机模具内取件、密集料盘内的小件拾取，双吸嘴的小尺寸布局可以深入狭窄空间完成吸附动作，不会因为整体体积过大和料盘、模具发生干涉。气路内置的真空压力反馈通道可以外接压力传感器，实时检测吸附回路的负压值，当出现吸嘴漏气、工件掉落的情况时，系统可以快速检测到压力异常并触发停机报警，避免生产过程中工件掉落造成设备损伤或者物料损耗。
