电子制造产线用ACF邦定压合设备结构

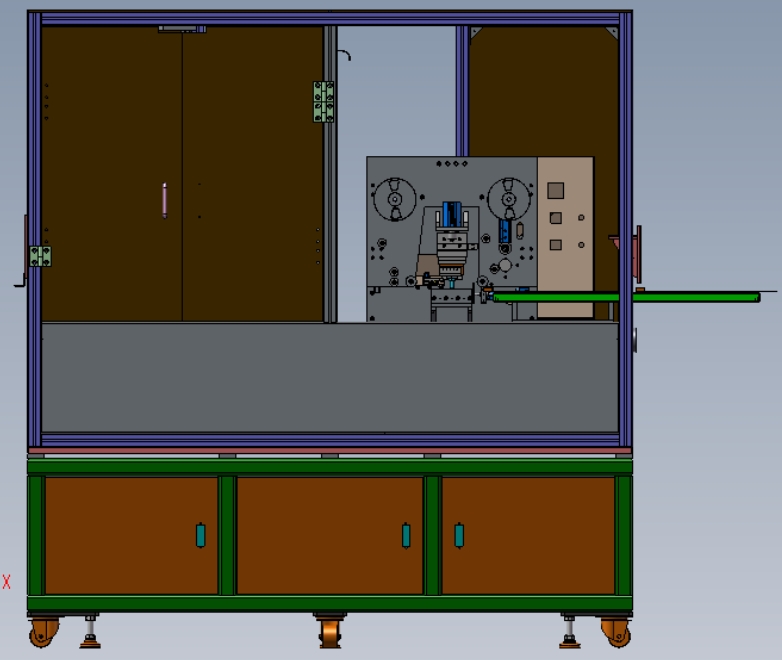

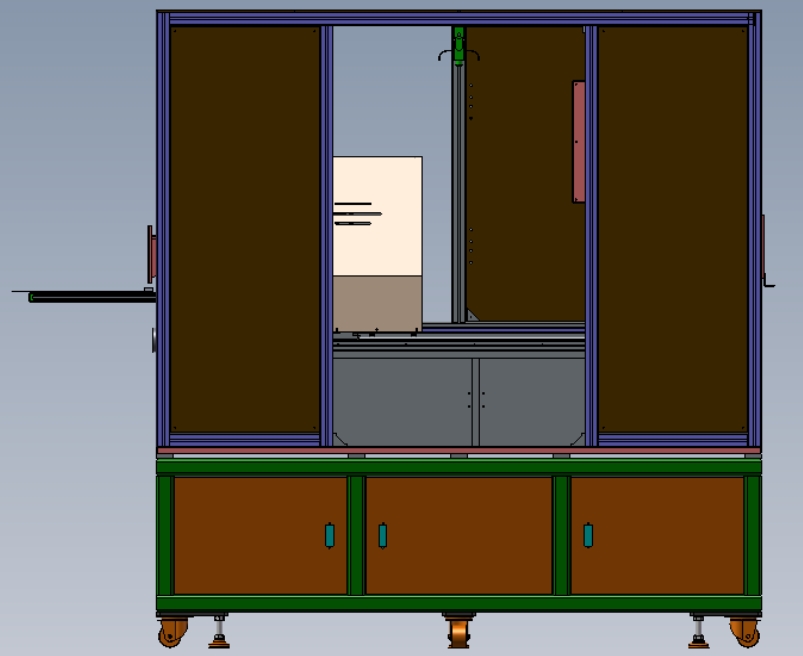

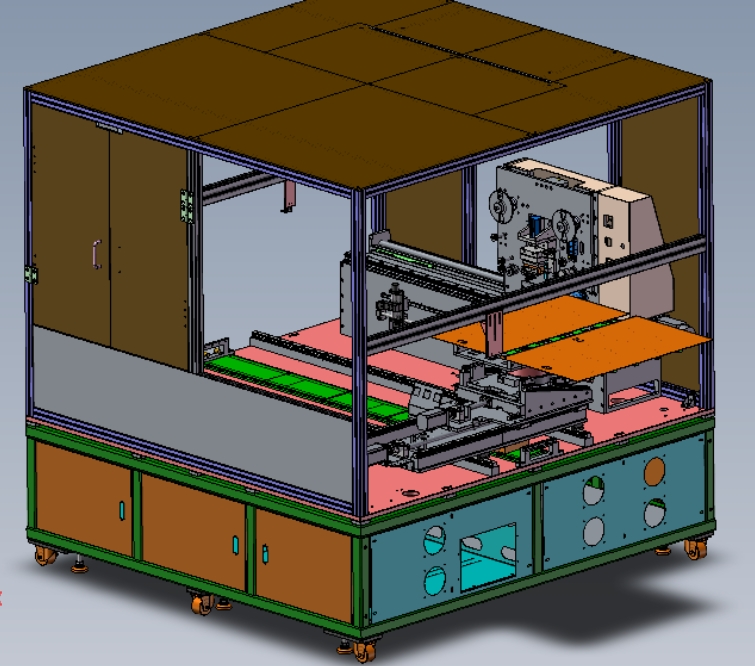

　　在平板显示、柔性电路板组装的量产车间里，这类ACF压合设备是邦定工序段的核心工位装备，主要承担异方性导电膜与基板之间的热压贴合任务，覆盖从中小尺寸消费电子显示屏到车载显示模组的多规格产品加工需求，区别于通用热压设备，其结构设计完全围绕ACF贴附的工艺精度要求展开，避免常规压接设备压力不均、温度漂移导致的导电粒子破碎不足或过度压损问题。从整机结构布局来看，设备采用底部机架承托+上部安全防护围罩的框架式设计，底部机架采用标准工业铝型材搭配钣金封板搭建，底部预留脚轮与可调脚杯安装位，方便产线布局调整时的移位与调平，机架下部的柜体空间用于排布温控模块、气动控制元件、电气接线端子排等附属组件，侧面预留散热通风口与操作检修门，无需拆解上部结构即可完成常规元器件维护更换。

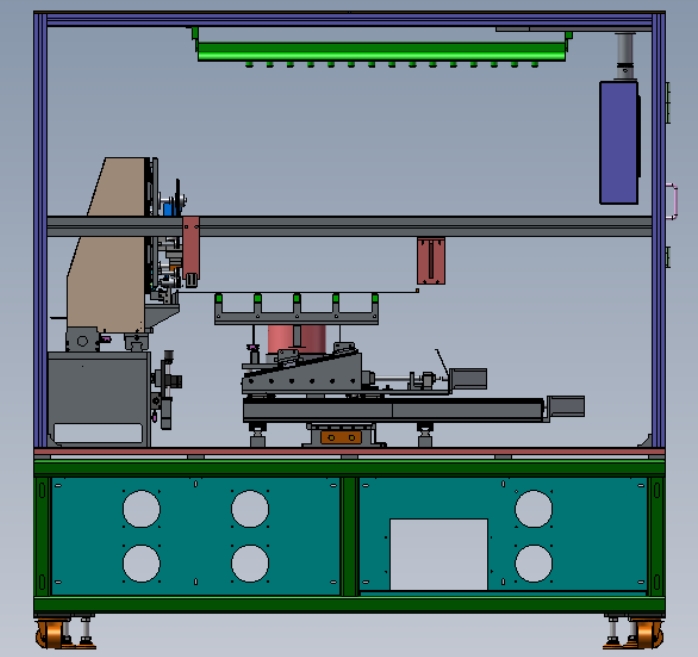

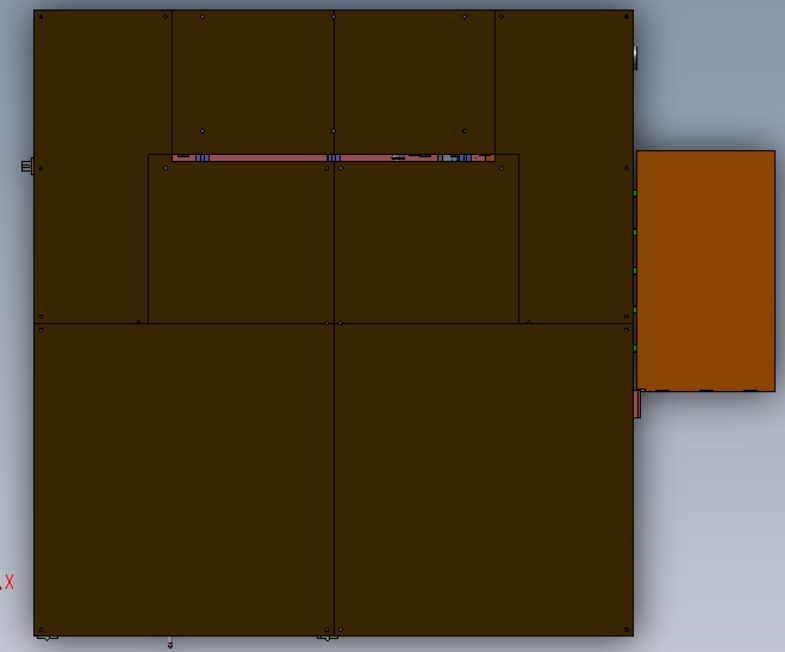

　　上部作业区域采用透明亚克力与钣金组合的防护围罩，既可以隔绝热压工位的高温风险、避免操作人员误触运动部件，也能直观观察内部压合作业的运行状态，围罩顶部采用整块钣金盖板，预留走线槽与排风接口，可对接车间集中排风系统排出热压过程中产生的少量挥发性气体。设备的核心作业单元分为上料承载平台、ACF送料机构、热压头组件、对位调整模组几个部分，其中上料平台采用带定位销的硬质阳极氧化铝板，可根据不同尺寸的IC、FPC或玻璃基板快速更换仿形载板，平台下方连接高精度直线导轨与伺服驱动模组，可实现X/Y两个方向的微米级位置调整，配合视觉对位组件完成基板与ACF膜的位置匹配，避免贴附偏移导致的导通不良。

　　ACF送料机构采用卷料放卷+收卷的走带结构，配备张力控制辊与离型纸收卷轴，可根据ACF膜的带宽调整导料槽宽度，走带步进精度控制在0.1mm级别，确保每段压合位置的ACF膜送料长度精准，减少材料浪费。热压头组件采用钛合金压头材质，内置高精度热电偶与加热棒，温度控制精度可达±1℃，压头连接精密压力传感器与伺服压接缸，可根据工艺要求设定0.1-1MPa区间的压合压力，保压时间可根据不同ACF材料的固化参数灵活调整，压合过程中压力曲线实时反馈，避免压力过载导致的基板碎裂或压力不足导致的导电连接失效。

　　从安装边界来看，整机占地尺寸适配标准电子组装产线的工位间距，设备总高度符合车间作业的人体工程学要求，操作面板设置在设备前侧的易操作位置，可直接完成参数设置、手动调试、异常复位等操作，设备两侧预留物料流转的开口，可对接前后段的上料机械手与下料输送线，实现全自动化的邦定工序流转，无需人工反复转运工件。在结构设计细节上，所有运动模组均配备防尘防护罩，避免车间内的浮尘落入导轨或丝杆导致的运动卡顿，热压工位周边设置隔热挡板，减少高温对周边电子元器件的热辐射影响，气路管线与电气线路采用分槽排布，避免线路交叉干扰，所有外露的金属结构件均做倒角处理，避免操作人员调试过程中被锐边划伤。这类设备的结构建模过程中，需要重点验证热压头的平行度调整结构、运动模组的行程冗余、机架的承重变形量，确保在长时间连续运行状态下，压合位置的重复精度满足工艺要求，不会因为机架变形或模组磨损导致压合位置偏移，同时要预留足够的维护操作空间，方便易损件比如压头、硅胶垫的快速更换，减少设备停机维护的时间，匹配电子制造产线高稼动率的使用需求。
