箔纸卡纸复合贴合加工设备结构

在包装、印刷、装饰材料的生产链路里，箔纸与基材的复合工序一直是影响成品良品率的核心环节，这款箔纸卡膜机的三维结构，正是针对铝箔、镀铝膜这类薄型箔材与卡纸、纸板的复合需求搭建的。从实际产线适配的角度看，这类设备常布置在印刷工序之后、模切分切工序之前，承接已完成表面印刷的卡纸基材，完成箔材覆合后输出具备防潮、遮光、防氧化特性的复合板材，可直接用于食品包装、礼品盒面纸、烟包内衬、装饰墙纸基材等产品的生产，适配的箔材厚度覆盖0.006mm到0.05mm的常规镀铝膜、铝箔区间，卡纸基材厚度可适配200g到600g的常规包装卡纸，能覆盖多数中小批量包装加工企业的日常生产需求。

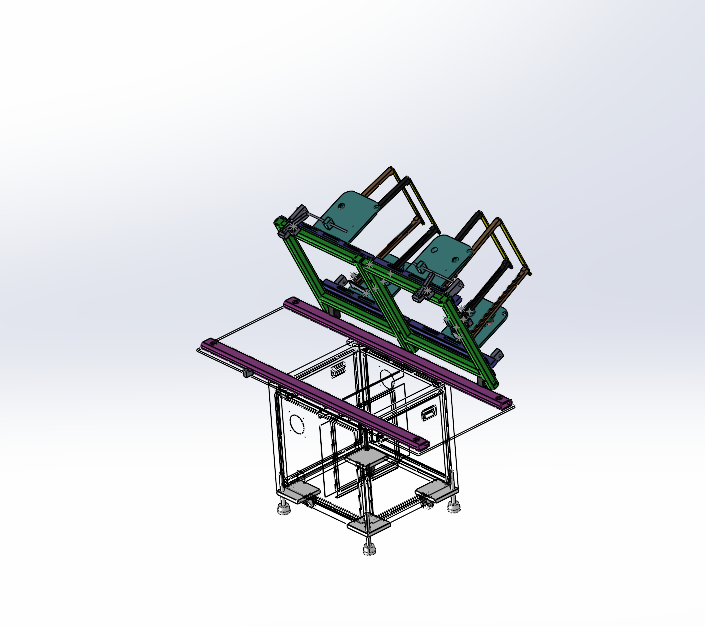

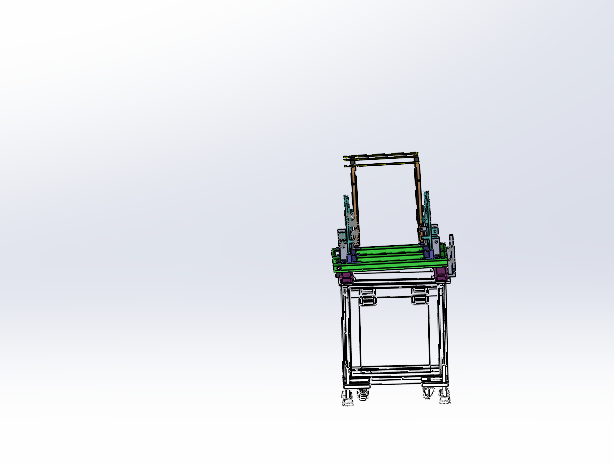

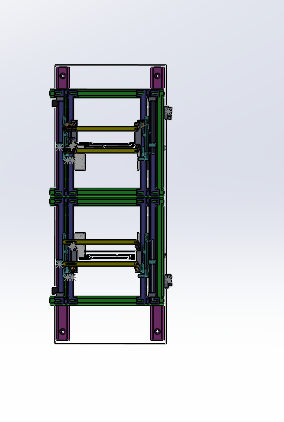

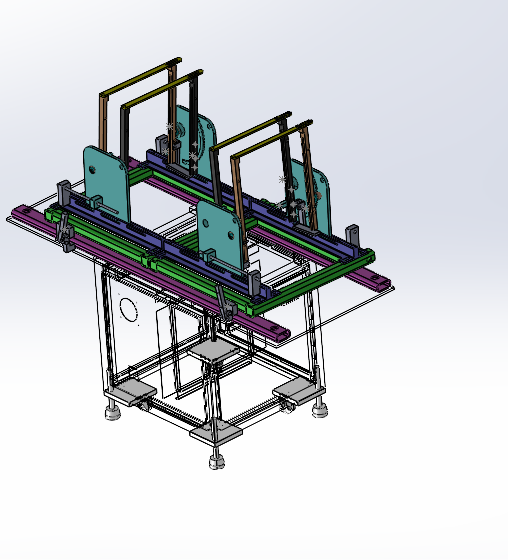

从结构设计的逻辑来看，这款设备采用了分层式的机架布局，底部采用方通焊接的框架式机架作为承载基础，底部配置可调脚杯与万向脚轮组合，既可以在安装调试阶段通过脚轮快速移位，也能在固定生产时通过可调脚杯调整设备水平度，抵消车间地面的平整度误差，避免运行过程中因机架倾斜导致的箔材走偏问题。机架中部设置了基材输送平台，平台表面采用硬质阳极氧化铝板作为承载面，表面粗糙度控制在Ra0.8以内，减少卡纸输送过程中的表面划伤，平台两侧配置可调式挡边，可根据加工基材的宽度快速调整挡边位置，适配不同幅宽的生产需求，挡边调整范围覆盖300mm到800mm的常规卡纸幅宽，能满足多数常规包装产品的幅宽要求。

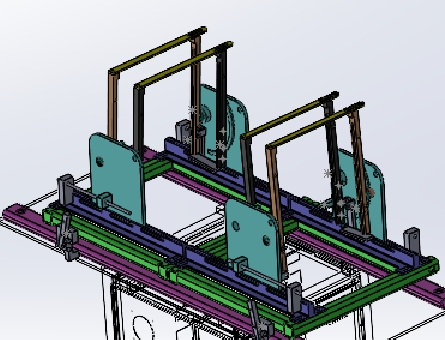

设备上部的核心复合工位采用双辊压合结构，上压辊配置硅胶包覆层，邵氏硬度控制在60-65度，既能保证压合过程中压力均匀分布，避免硬压导致的箔材压痕、卡纸变形，也能在长期运行中保持辊面平整度，减少磨损带来的压合缺陷；下压辊采用钢辊表面镀硬铬处理，表面粗糙度Ra0.4，配合上压辊形成均匀的压合间隙，间隙调整采用两侧同步蜗轮蜗杆调节机构，调整精度可达0.01mm，可根据不同厚度的基材组合快速调整压合间隙，保证压合后箔材与卡纸之间无气泡、无褶皱，贴合平整度误差控制在0.1mm/m以内。箔材放卷机构布置在压合工位的上方两侧，采用气胀轴作为放卷轴，可快速适配不同内径的箔材卷料，放卷端配置磁粉张力控制器，可根据箔材的厚度、材质调整放卷张力，避免张力过大导致的箔材拉断、张力过小导致的箔材褶皱跑偏问题，同时在放卷路径上设置了多根过渡导辊，导辊均采用铝制空心辊表面做硬质氧化处理，转动灵活无卡滞，保证箔材走料过程中的张力稳定。

从安装边界的角度看，这款设备的整体外形尺寸控制在长1200mm、宽800mm、高1800mm的区间内，不需要过大的车间占地空间，适合中小型加工车间的产线布局，设备的进料端高度设置为850mm，出料端高度与进料端保持一致，可直接对接前后段的输送设备，不需要额外搭建过渡平台，减少产线搭建的成本。电气控制部分集成在机架侧面的控制箱内，走线全部采用机架内部的穿线孔布置，避免走线外露带来的生产安全隐患，控制按钮布置在设备前端的操作侧，操作高度设置为1100mm，符合人体工程学要求，操作人员站在设备前端即可完成所有参数调整、启停操作，不需要频繁移位。

在实际功能实现上，这款设备除了核心的压合复合功能外，还在进料端设置了静电消除棒，可提前消除卡纸表面的静电，避免静电吸附灰尘、静电导致箔材吸附偏移的问题；在压合工位的出料侧设置了冷却风嘴，可对刚完成压合的复合板材进行快速冷却定型，避免胶层未干导致的箔材移位问题；同时在走料路径上设置了多组光电检测传感器，当出现箔材断料、卡纸走偏、缺料的情况时，设备会自动停机并发出提示，减少不良品的产生，降低操作人员的盯机强度。从结构设计的细节来看，所有涉及到基材接触的辊轮、平台边缘都做了圆角钝化处理，避免尖锐边角刮伤箔材和卡纸表面；所有的调节机构都设置了锁紧装置，调整完成后可锁紧固定，避免设备运行过程中因震动导致的参数偏移；设备的可拆卸护板都采用了快拆式结构，日常维护、清理胶渍、更换易损件时不需要复杂的工具即可快速拆卸，降低设备的维护难度。

这类设备的三维结构建模过程中，对所有的运动部件都做了干涉检查，保证压辊升降、挡边调整、走料过程中各部件无运动干涉，所有的标准件都采用了通用国标型号，比如轴承、紧固件、气胀轴、磁粉离合器等部件都可以在市场上直接采购替换，不需要定制特殊配件，降低设备的制造和维护成本。对于结构设计从业者来说，这款模型的分层式机架布局、张力控制结构、压合间隙调整机构都具备参考价值，可根据实际生产需求调整幅宽、压合压力、走料速度等参数，衍生出适配不同基材、不同生产效率的同类型复合设备。
