四层医用织物复合粘合加工设备

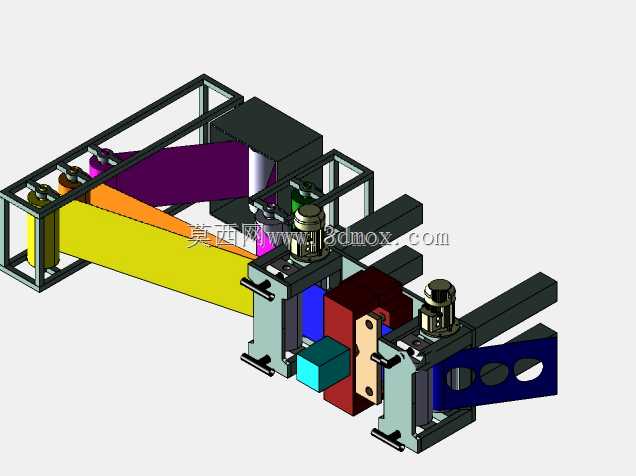

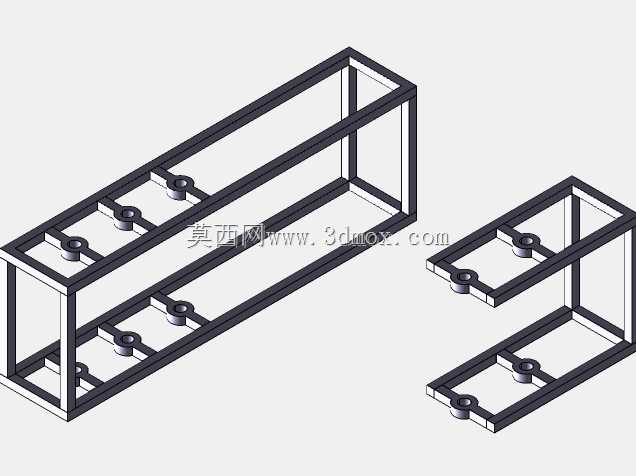

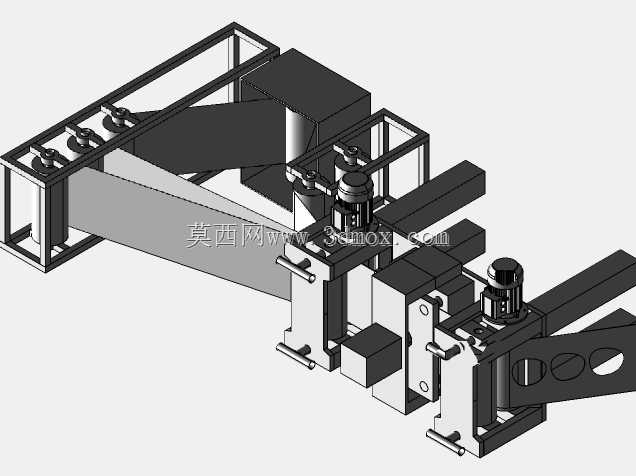

　　在医用卫生材料生产环节，多层功能性织物的复合工序一直是保障敷料、手术巾、医用防护衬层产品性能的核心环节，这款四层织物粘合设备的概念设计，正是针对医用织物复合场景中，多层材料同步对齐、粘合剂均匀活化、复合张力稳定的实际需求搭建的三维结构方案。从实际产线布局的角度看，该设备的安装边界适配常规10万级洁净车间的工位排布，整体机架采用分体式方管焊接支撑结构，进料端预留1.2米的操作空间用于料卷上料与穿带，出料端衔接成品收卷工位的预留尺寸为0.8米，设备主体宽度控制在2.2米以内，无需额外改造车间现有地坪与管线布局即可完成就位，整体高度不超过2.1米，适配洁净车间常规吊顶下的操作与维护空间要求。设备的功能逻辑围绕四层织物的走带路径展开，最下层的承载织物直接进入复合压合辊组，中间两层功能织物经过张力调节辊组保持恒定走带张力，避免层间错位，最上层的粉红色织物单独设置浸胶槽路径，仅该层织物浸入粘合剂盛放槽，带胶后经过高温活化区，让粘合剂达到熔融粘合的温度区间，再与其余三层织物同步进入压合工位，这种设计能够精准控制粘合剂的涂布范围，避免多余粘合剂渗透到织物接触皮肤的一侧，符合医用材料的卫生性能要求。

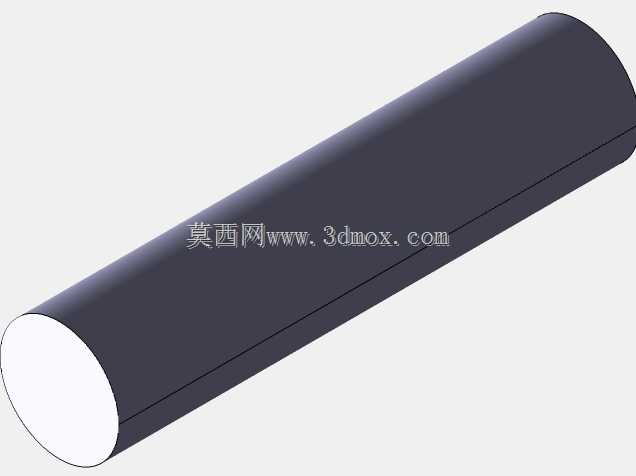

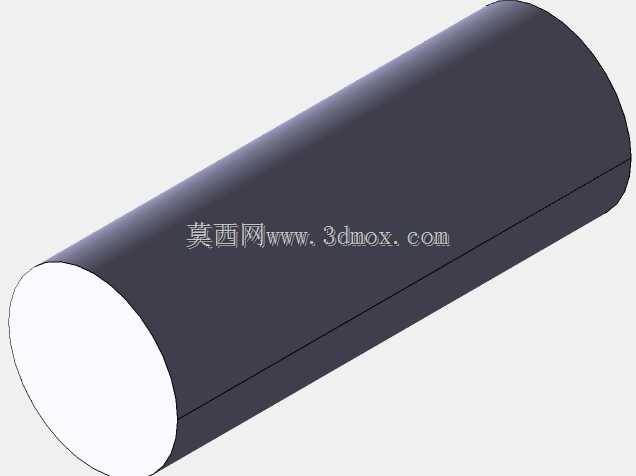

　　设计过程中重点考量了走带路径的张力匹配问题，每个料卷放卷位都配置了独立的阻尼调节结构，不同克重的医用织物可以根据自身拉伸特性调整放卷阻力，避免薄型无纺布在走带过程中出现拉伸变形或者褶皱问题；高温活化区采用封闭腔体结构，减少热量向车间环境散逸，同时腔体内部设置导辊支撑，避免带胶织物在高温段出现下垂粘黏腔体的问题；压合辊组采用上下对辊结构，辊面包覆硅胶层，保证压合过程中压力均匀分布在整个织物幅宽上，不会出现局部粘合不牢或者粘合剂被过度挤压溢出的问题。

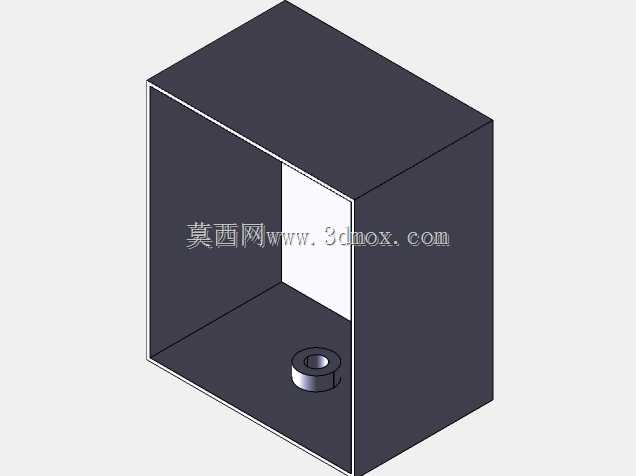

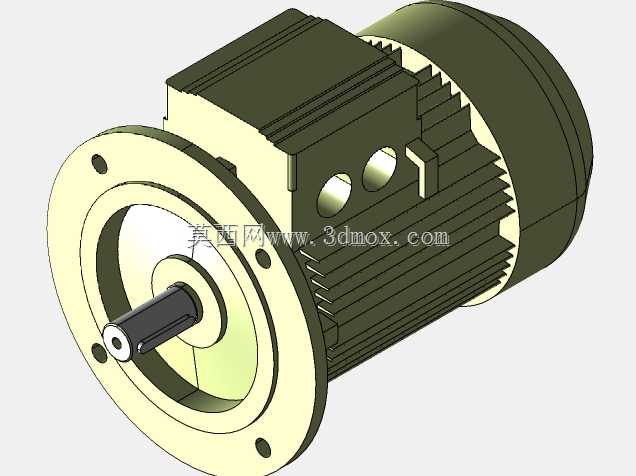

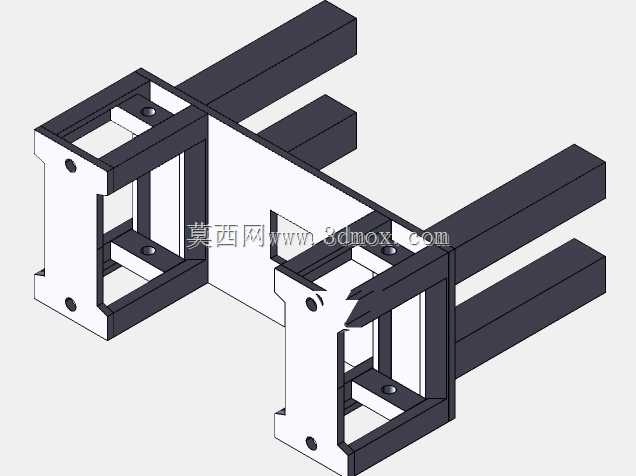

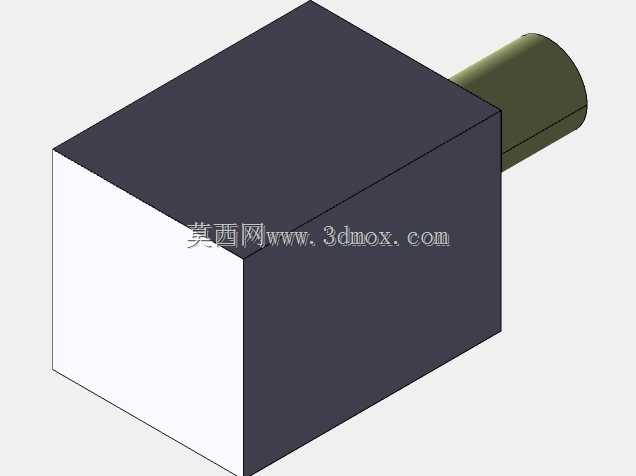

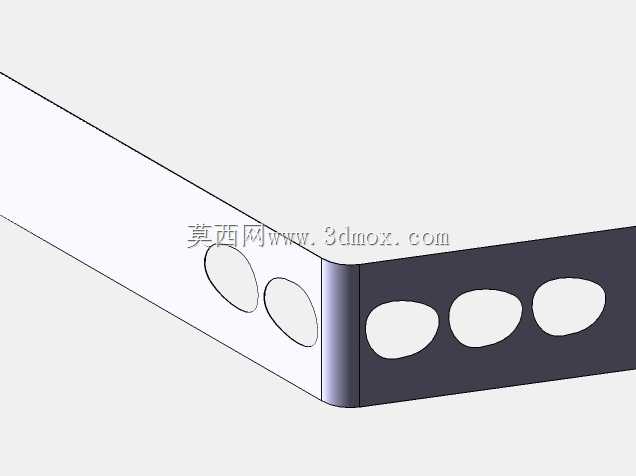

　　机架的支撑腿设置了可调脚杯结构，安装时可以根据地面平整度调整设备水平度，保证各导辊、压辊的平行度误差控制在允许范围内，避免走带过程中出现跑偏问题；浸胶槽采用快拆式结构设计，日常更换粘合剂或者清洁槽体时可以快速拆卸，减少设备停机维护的时间；设备的传动侧集中布置在机架的同一侧，预留了传动组件的安装与维护空间，后续加装驱动电机、传动链轮时不会与走带路径产生干涉。从实际应用的角度看，该设备的结构方案可以适配水刺无纺布、熔喷布、医用针织布等不同类型医用织物的四层复合加工，通过调整浸胶路径的长度、高温区的温度参数、压合辊的压力值，就可以匹配不同粘合剂类型与不同织物厚度的加工需求，相比传统的双层复合设备，能够一次完成四层材料的粘合工序，减少多次复合带来的对位误差与材料损耗，同时单面上胶的结构设计也能有效控制粘合剂的使用量，降低医用耗材生产过程中的材料成本。

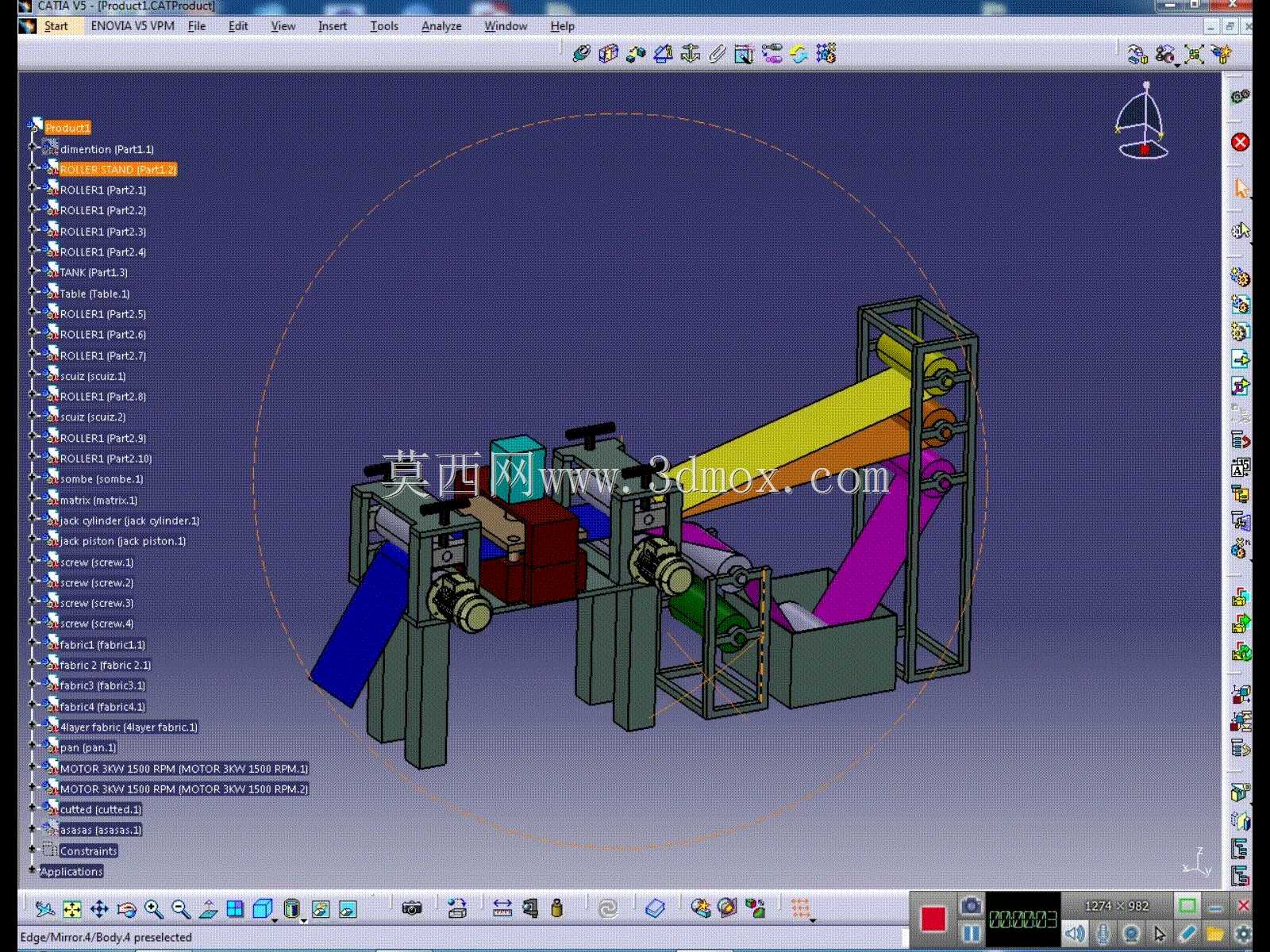

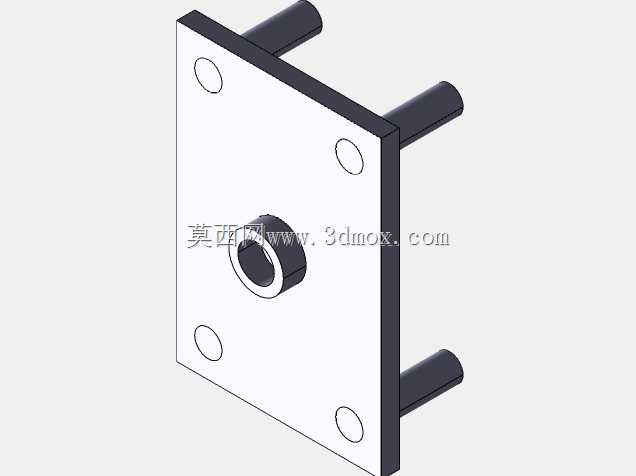

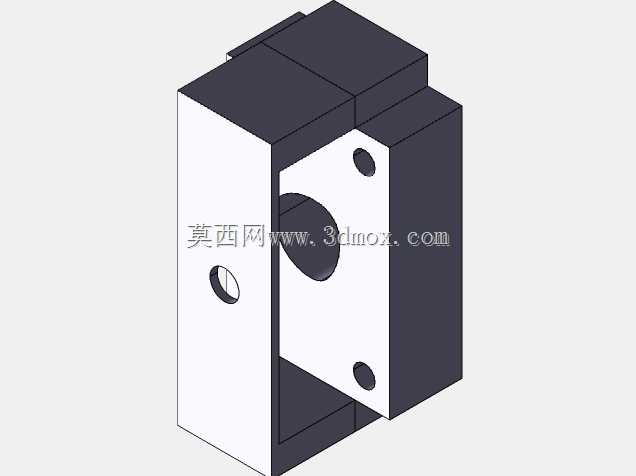

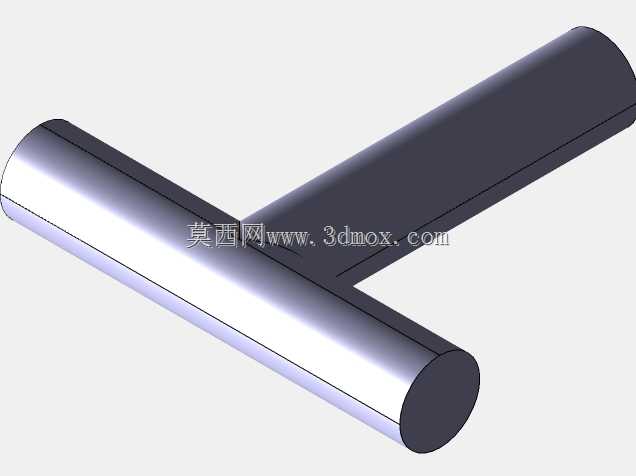

　　在三维建模过程中，所有辊组的安装位都预留了标准轴承的安装尺寸，机架的连接孔位按照常用型材与板材的连接标准设计，后续进行详细结构设计时可以直接调用标准件库完成选型，不需要重新调整主体结构的安装边界；走带路径的转弯处都设置了防刮导向结构，避免织物在走带过程中被金属棱边勾丝，影响成品的外观与物理性能；成品输出端设置了导料板结构，复合完成的四层织物可以顺着导料板平稳进入后续的裁切或者收卷工位，不会出现下垂打折的问题。
