多轴联动自动螺钉锁附执行机构

在3C电子组装、小型家电总装、汽车低压线束接插件装配这类需要密集锁付螺钉的产线工位上，单轴手动锁附的效率早已无法匹配节拍要求，而这套多轴联动的螺钉锁附执行机构，正是针对多工位同步锁付场景开发的核心执行单元。不同于常见的单电批走坐标锁附方案，这套机构采用X向横移搭配多组独立Y向进给的布局，单套机构即可覆盖同一工位上横向排布的多颗螺钉锁付需求，不需要为每颗螺钉单独配置电批模组，也不需要电批在X方向反复长距离移动对位，在小间距多螺钉的锁付场景下，能将单工位锁付节拍压缩40%以上。

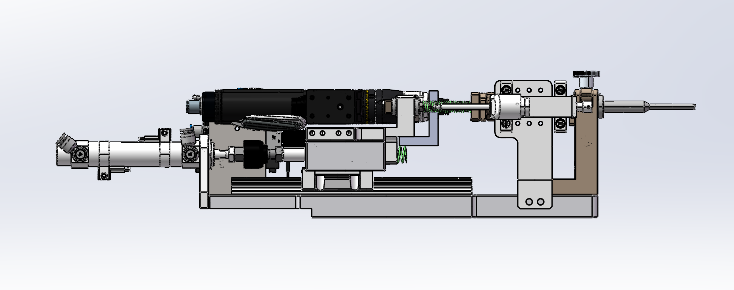

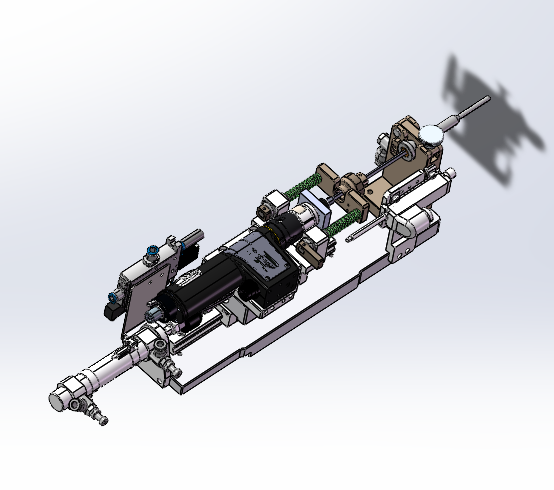

从结构设计逻辑来看，整套机构以底部的安装基板作为承载基准，基板上铺设高精度直线导轨作为X向移动的导向载体，横移滑台通过滑块与导轨配合，由伺服电机搭配滚珠丝杠驱动，实现横向位置的精准调整，滑台的行程可根据工位上螺钉的横向排布跨度定制，常规适配100-300mm的横向锁付范围，安装时基板直接通过螺栓固定在设备机架的安装面上，底部预留20mm的走线空间，避免拖链与机架产生运动干涉。X向滑台上搭载的安装立板，是多组Y向进给单元的安装基准，每个Y向单元都独立配置微型直线导轨与进给驱动，可单独控制进给行程与顶出力，适配不同锁付深度的螺钉需求，这种独立进给的设计，能避免因工件表面存在高度差导致的电批顶死或者锁付深度不足问题，哪怕同一工位上的螺钉锁付深度差达到5mm，也能通过单轴的行程补偿保证每颗螺钉的锁附扭矩与深度一致。

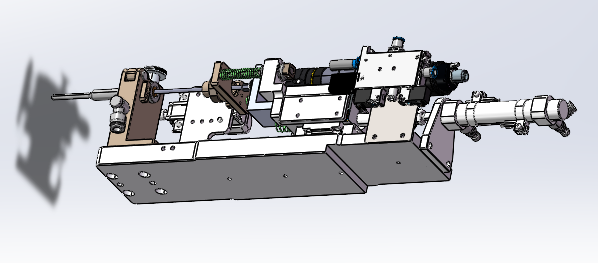

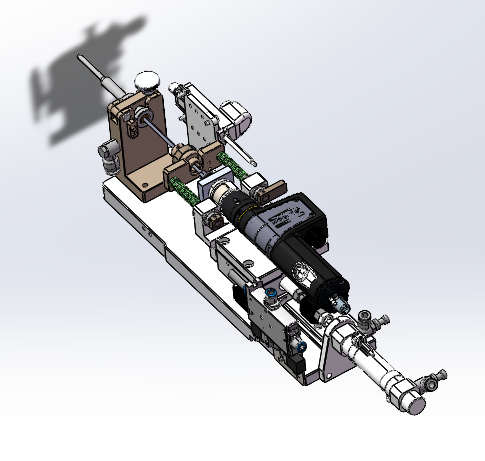

电批的安装采用快拆式夹座设计，夹座与Y向滑台之间预留了缓冲间隙，内置压缩弹簧提供锁付时的轴向缓冲，避免电批批头快速进给时刮花螺钉帽或者顶伤工件表面，批头的导向板固定在Y向单元的前端，导向板上的导向孔与对应螺钉的位置同轴度控制在0.02mm以内，批头穿过导向孔后再接触螺钉，能有效修正批头与螺钉槽的对位偏差，减少滑牙、浮锁的不良率。导向板采用可拆卸设计，更换不同规格的螺钉时，只需要更换对应导向孔尺寸的导向板即可，不需要重新调整整个机构的安装位置，换型时间可控制在10分钟以内，适配多品种小批量的柔性生产需求。

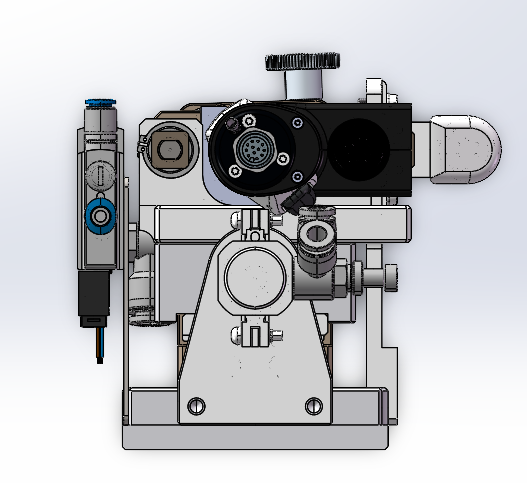

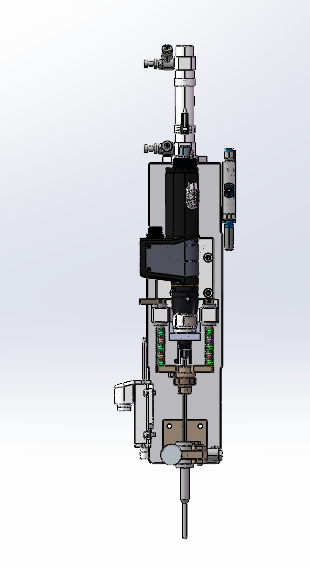

从安装边界来看，整套机构的横向总宽度根据锁付轴数不同有所区别，常规4轴版本的总宽度为320mm，纵向总深度为180mm，主体结构高度为210mm，安装时需要在前端预留至少50mm的工件避让空间，避免Y向进给时机构与工件夹具产生碰撞。机构的驱动线缆与气路管线全部通过侧边的拖链收纳，拖链的弯曲半径设置为28mm，走线时不会与运动部件产生摩擦，长期运行也不会出现线缆磨损的问题。

在实际应用中，这套机构既可以作为独立的锁附工作站核心单元，搭配螺钉供料器、工件移栽机构组成全自动锁螺丝设备，也可以集成到现有组装线的工位上，替代人工完成重复性的螺钉锁付动作。相比人工锁付，机构的锁附扭矩重复精度可控制在±3%以内，不会出现人工锁附时扭矩不均、漏锁的问题，同时多轴同步锁付的模式，能让单工位的操作员工从原来的锁付作业中解放出来，只需要完成工件上下料即可，大幅降低一线操作员工的劳动强度。设计时还考虑了日常维护的便利性，所有导轨的润滑注油嘴都设置在机构外侧，不需要拆解结构即可完成定期润滑保养，电批的扭矩调节旋钮也外露在机构侧面，日常校准扭矩时不需要拆卸电批夹座，能减少设备维护的停机时间。
