沟槽管件刚性接头自动化组装生产设备

在建筑给排水、消防管网、市政输水等工程领域，沟槽式管件的连接装配长期依赖人工操作，尤其是DN50到DN150区间的刚性沟槽接头，作为管道系统中承压、密封的核心连接件，其装配精度直接影响管网运行的密封性与结构稳定性，人工装配不仅效率波动大，螺栓锁紧力矩一致性差，还容易出现密封圈错位、卡箍对位偏差等问题，给后期管网运行留下漏液隐患。这套沟槽管件自动装配线，正是针对该规格区间刚性沟槽接头的批量装配需求开发的专用生产设备，可完全替代人工完成上料、对位、压合、锁紧全流程作业。

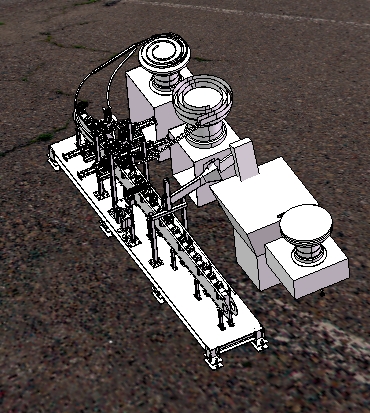

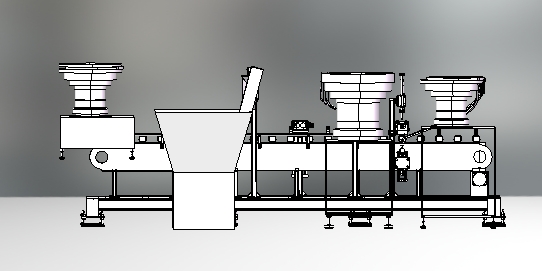

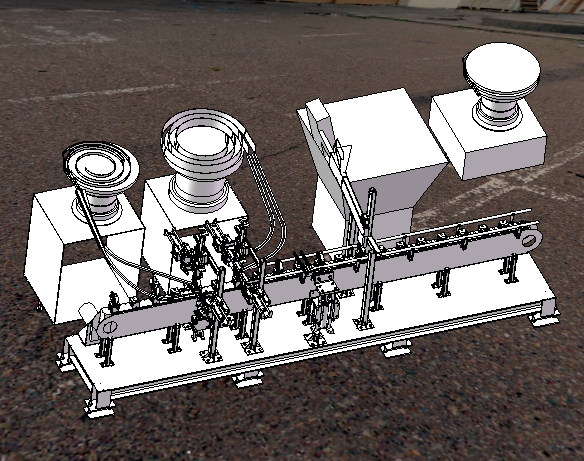

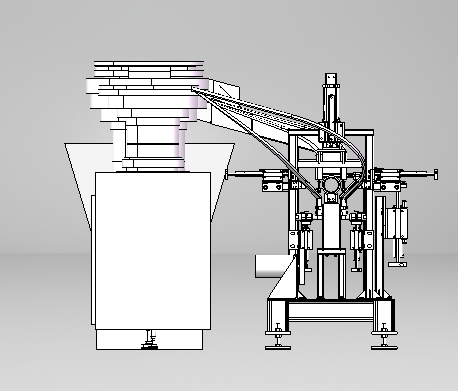

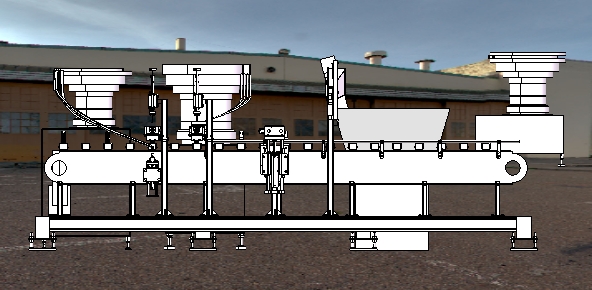

从设备整体布局来看，主体采用框架式方通焊接结构作为承载基座，底部配置可调式脚杯支撑，安装时可通过脚杯调节设备整体水平度，单台设备占地长度约3.2米、宽度约1.8米，设备主体操作面高度设置为1.1米，适配一线作业人员的常规操作站位高度，进料端与出料端预留0.6米的接驳空间，可直接对接车间现有管件加工的上游上料机构与下游检测、包装输送线，无需额外改造车间现有物流通道。

输送机构采用链条式结构设计，摒弃了传统皮带输送易打滑、定位精度不足的问题，链条上配套定制的管件定位载具，可根据DN50、DN65、DN80、DN100、DN125、DN150不同规格的接头壳体快速更换适配载板，载具上设置的定位销可精准卡入管件的铸造定位槽，保证输送过程中管件姿态稳定，不会因设备运行振动出现偏移，链条输送的步进精度控制在±0.2mm以内，为后续各工位的自动作业提供精准的位置基准。

设备核心的取放作业单元采用摆动式机械手结构，相比多关节工业机器人，该摆动机械手针对沟槽管件的特定取放动作做了结构简化，运行轨迹固定，重复定位精度更高，维护成本更低，机械手末端配置气动夹爪，夹爪内侧贴附防滑聚氨酯垫层，抓取铸件壳体时不会划伤管件表面的防腐涂层，夹爪的开合行程可根据不同管径规格快速调节，摆动动作由伺服电机驱动，可在取料位、装配位、放料位之间快速切换，单步动作耗时控制在1.2秒以内。

装配工位设置了多组轴向定位机构与压合组件，当载具将卡箍壳体、密封圈、对接管件输送至装配位后，侧向定位气缸先推出将管件轴向顶紧，保证两端管件的同轴度误差控制在0.5mm以内，随后压合机构下行，将密封圈平稳压入卡箍的密封槽内，避免人工装配时容易出现的密封圈翻边、错位问题。螺栓锁紧工位配置了双轴自动锁付组件，可同步完成卡箍两侧螺栓的锁紧作业，锁付力矩可根据不同管件的承压要求在35N·m到80N·m区间调节，锁付完成后自动检测力矩值，不合格品会在出料端被自动推入不合格品收集槽。

设备的料仓部分采用大容积振动盘与直振送料轨道结合的设计，可分别存储卡箍壳体、螺栓、密封圈等配件，振动盘的送料速度可根据生产线节拍灵活调节，满料状态下可支持设备连续运行2小时无需人工补料，大幅降低一线操作人员的劳动强度。设备的防护设计上，所有运动部件外侧均设置透明亚克力防护挡板，既可以观察设备运行状态，又能避免作业人员误触运动部件造成安全事故，设备顶部预留了除尘接口，可对接车间中央除尘系统，抽走装配过程中产生的铸件浮尘，保持作业区域环境整洁。

在实际生产应用中，该设备的稳定运行节拍可达10件/分钟，相比传统人工装配3件/分钟的效率提升两倍以上，且装配一致性远高于人工操作，成品一次合格率可达98.5%以上，可适配消防管道、给排水管道、暖通循环水管道等多个工程场景的刚性沟槽接头批量装配需求，设备的结构设计预留了扩展空间，后续可通过更换载具与调整机械手行程，拓展适配更大规格沟槽管件的装配作业。
