电容外观缺陷CCD视觉检测设备结构

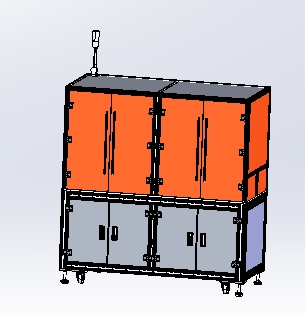

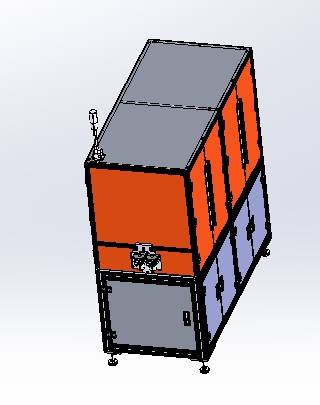

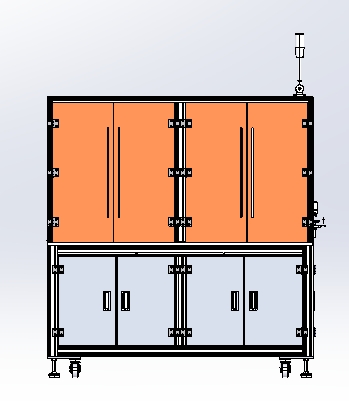

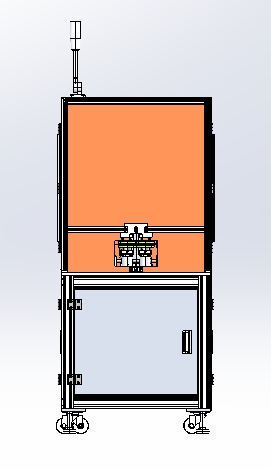

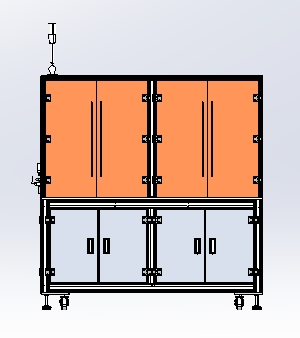

　　从整体结构布局来看，设备采用上下分层的柜式框架设计，上层为封闭的光学检测腔体，下层为电气控制与气源处理舱室，框架主体采用4040系列工业铝型材拼接搭建，外层覆盖冷轧钢板喷塑的防护门板，上层腔体设置双开式检修门，门板加装黑色遮光密封条，避免外界环境光干扰光学成像效果，设备底部配置可调式支撑脚轮与固定脚杯，安装时可快速调整设备水平度，单台设备的占地边界控制在长1800mm、宽1000mm、高1700mm范围内，可直接对接现有电容产线的出料输送带，无需对原有产线做大规模改造。在电子元器件制造的后段工序里，电容这类基础被动元件的外观缺陷检测，长期是制约产线良率提升的关键环节，早年依赖人工目视检测的模式，不仅检测一致性差，面对每分钟数百件的产线节拍时，漏检、误检率会随作业时长攀升，这套CCD电容缺陷检测设备的结构设计，正是针对片式电容、引线电容等多规格电容产品的全外观检测需求开发，适配电子制造车间SMT前段、电容成品分拣段的产线对接需求。

　　设备的功能模块布局完全围绕检测流程的动线规划，进料端对接产线出料口后，送料机构会将电容逐一规整定位，通过机械手抓取机构将电容移送至旋转检测工位，工位侧方布置多组高分辨率CCD工业相机与环形可调光源，可覆盖电容的顶面、底面、侧面、引脚端等全周检测区域，针对电容生产过程中易出现的外壳刮伤、镀层破损、表面瑕疵、颗粒附着、油污残留、裂纹、引脚变形等缺陷，通过预设的视觉算法阈值完成快速判定，检测完成后，分拣机构会根据检测结果将合格品与不合格品分别送入对应的收料盒，整套流程无需人工介入，检测节拍可根据客户产线需求在400-1200个/分钟区间内调整，适配不同产能规模的电容生产场景。

　　在结构设计的细节考量上，上层光学腔体内部做了哑光发黑处理，减少腔体内壁的光线反射对成像质量的干扰，相机安装支架采用可调节式锁紧结构，可根据不同规格电容的检测视野需求，灵活调整相机的安装高度、角度以及光源的打光角度，光源选用高亮度无频闪的LED冷光源，避免长时间工作产生的热量导致电容外壳受热变形，同时延长光源的使用寿命。机械手抓取机构采用真空吸附式夹爪，针对不同尺寸的电容可快速更换吸附头，避免夹取过程中对电容外壳造成二次损伤，夹爪的运动路径通过伺服电机精准控制，重复定位精度控制在±0.02mm以内，保证每次取放料的位置一致性，避免因位置偏移导致的成像失焦问题。下层的电气舱采用独立的散热通风设计，舱内分层布置PLC控制模块、伺服驱动器、光源控制器、气源处理元件，布线全部采用线槽规整排布，强弱电分离走线，减少电磁信号对视觉检测系统的干扰，舱门设置散热通风孔并加装防尘滤网，可定期拆卸清理，避免车间内的粉尘进入舱内堆积在电气元件表面，影响元件散热效果与使用寿命。设备的安全设计方面，上层检测腔体的检修门加装安全门磁开关，当设备运行过程中检修门被意外打开时，设备会立即暂停运行并触发报警，避免运动机构对检修人员造成机械伤害，设备侧面设置三色报警灯，可直观显示设备的运行、待机、故障状态，方便车间操作人员快速识别设备工况。

　　对接产线使用时，设备的进料高度可通过底部脚杯在750mm-850mm区间内调整，适配不同高度的产线输送带，进料端与出料端都预留了标准的通讯接口，可与产线的主控系统实现信号交互，当产线出现缺料、堵料情况时，设备可自动切换至待机状态，减少无效运行的能耗。针对不同类型电容的检测需求，设备的检测工位可快速更换定位治具，换型时间控制在15分钟以内，无需对整体结构做大规模调整，治具采用防静电材质加工，避免电容在检测过程中产生静电损伤。在日常维护的结构设计上，所有需要定期维护的部件，比如相机镜头、光源、过滤减压阀、吸附头，都布置在易操作的位置，打开对应的检修门即可完成清洁、更换操作，无需拆解设备主体框架，降低日常维护的时间成本。整套设备的结构设计完全围绕工业现场的长期稳定运行需求，没有冗余的装饰性结构，所有的结构件选型都优先考虑通用性与耐用性，铝型材框架、标准紧固件、通用气动元件都选用工业领域常用的标准规格，后期维护更换配件时无需定制特殊零件，可有效降低设备的全生命周期使用成本，同时封闭的腔体设计也能适配电子车间的洁净度要求，避免检测过程中外界粉尘落在电容表面造成误判。
