卷料配套用360度紫外激光剥漆设备结构

在漆包线、金属带材卷料的连续加工产线中，剥漆工序长期存在加工一致性差、热损伤基材、效率跟不上前端送料节拍的痛点，这套360度紫外激光剥漆设备正是针对卷料配套弹簧机的连续生产场景开发，直接对接卷料放料端与弹簧机进料端，完成整周涂层的全自动剥离作业，无需人工周转工件。

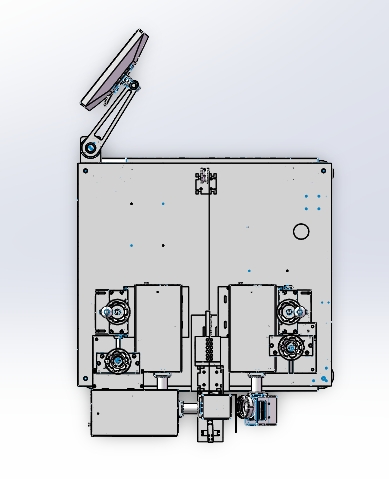

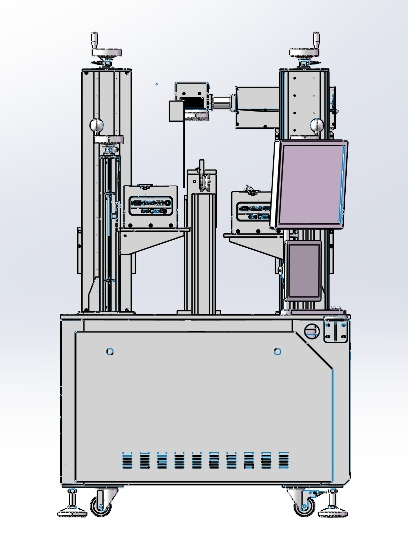

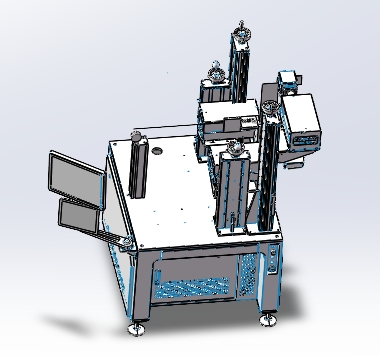

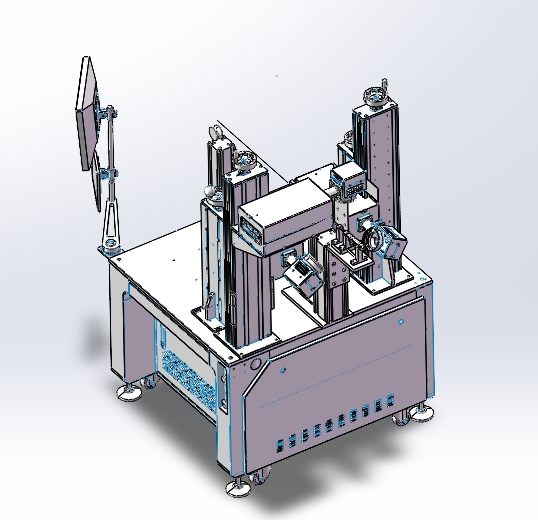

设备整体采用立式柜式基座加悬臂作业端的布局，底部柜体采用方管焊接框架拼接，外包1.5mm厚冷轧钢板做防护，柜体底部配置4个可调防震脚杯，单脚调节行程25mm，可适应车间地面10mm以内的平整度偏差，安装时无需额外做预埋地基，直接放置在硬化地面上调整水平即可对接产线，设备整体占地宽度1200mm、深度850mm、主体高度1650mm，右侧悬臂伸出长度最大400mm，安装时需在悬臂作业端预留300mm的维护操作空间，避免与周边送料机构产生干涉。

核心加工单元采用3组紫外激光发生器呈120度圆周排布的设计思路，三组光路最终汇聚在中心走料通道的同一截面上，当卷料以设定速度从中心通道穿过时，三组激光同时作用，一次性覆盖工件整周360度的表面，无需工件旋转或者激光头做圆周运动，从结构上消除了旋转机构带来的走线磨损、动平衡偏差问题，长期运行的光路稳定性比旋转剥漆结构提升40%以上。走料通道的中心高度设计为1100mm，刚好匹配主流弹簧机的进料高度，对接时无需额外做高度转接，直接通过导料套即可完成料带的平顺过渡，导料套采用耐磨陶瓷材质，内孔根据加工料径做对应匹配，避免料带走偏刮伤基材表面。

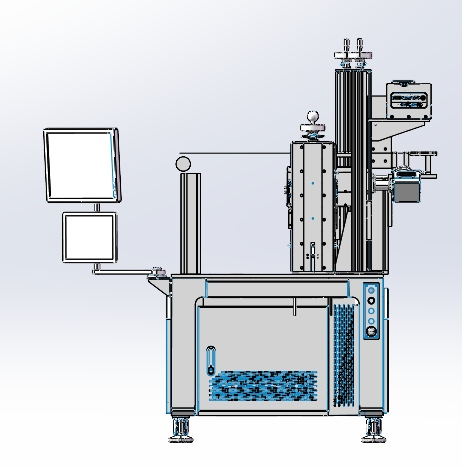

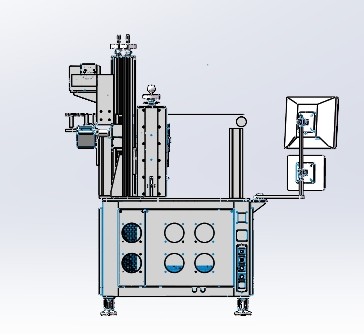

激光控制单元集成在底部柜体的左侧腔室，配置独立的散热风道，进风口设置初效过滤棉，避免车间金属粉尘进入腔室附着在激光元件表面，散热风机采用低转速轴流风机，运行噪音控制在65分贝以内，符合车间作业环境噪音要求。柜体正面设置两组圆形观察窗，采用双层防紫外玻璃，操作人员可直接观察内部激光元件的运行状态，无需打开防护门，避免紫外光泄露造成职业伤害。右侧操作面板采用嵌入式安装，高度距离地面1400mm，符合成年人站立操作的人机工程学高度，面板上设置急停、启动、复位三个物理按键，其余参数调整通过触控屏完成，操作逻辑简化，一线作业人员经过1小时培训即可独立操作。

设备右侧悬臂端安装集烟罩，直接对接车间中央排烟系统，剥漆过程中产生的少量涂层汽化烟雾可直接被抽走，不会扩散到车间环境中，集烟罩的安装位置可沿悬臂上下调整50mm，根据不同料径的加工位置调整抽风距离，保证烟雾收集效率。在功能特性上，这套设备采用紫外冷加工原理，激光作用时的热影响区控制在0.02mm以内，不会造成基材退火、变形或者烧焦炭化的问题，加工后基材表面无残留涂层，也无热损伤痕迹，完全满足后续弹簧绕制、焊接的工艺要求。激光功率可根据涂层厚度做0-100%无级调节，适配0.1mm到2mm厚度的各类绝缘漆、涂层的剥离作业，走料速度最高可达60m/min，可匹配高速弹簧机的生产节拍，相比传统的砂轮剥漆、化学剥漆工艺，加工效率提升3倍以上，且无需定期更换砂轮片、处理化学废液，日常运行仅需定期清洁过滤棉、检查光路校准状态，维护成本极低。

从结构设计的细节来看，激光发生器的安装座采用三轴可调结构，每个安装座都可做X/Y/Z三个方向的微调，调节精度0.01mm，设备初次安装或者更换激光元件后，可通过调整安装座位置保证三组激光的焦点准确汇聚在走料中心，调整完成后通过锁紧螺母固定，长期运行不会出现位置偏移。走料通道的前后两端都设置有料带检测传感器，当料带走完或者出现断料时，设备会自动停止激光输出，避免空打损坏内部防护结构。电气元件全部采用标准导轨安装，后期维护更换时无需拆解整体框架，直接在柜体内即可完成元件拆装，降低售后维护的难度。
