双工位全自动裁切加工设备结构设计

在包装印刷、柔性面料加工、电子辅料冲切、片材分切这类需要连续裁切作业的生产场景里，单工位裁切设备始终存在上下料等待的空程损耗，操作人员需要在裁切头完全停稳后才能更换待加工物料，不仅单班产出存在明显瓶颈，人工上下料时的对位偏差也容易造成裁切尺寸超差，边角料残留还需要额外工位整理，无形中拉长了整个加工流程的节拍。这套双工位裁切结构的设计初衷，就是针对这类连续加工场景的痛点，通过对称布置的双加工位布局，把上下料辅助时间和裁切加工时间完全重叠，从结构层面消除设备等待空程。

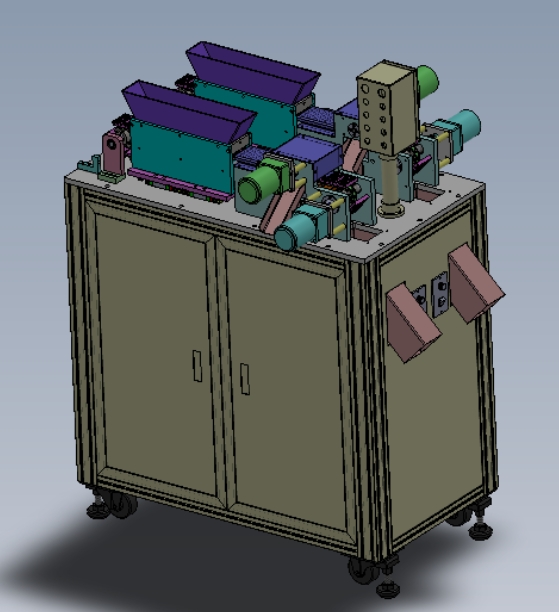

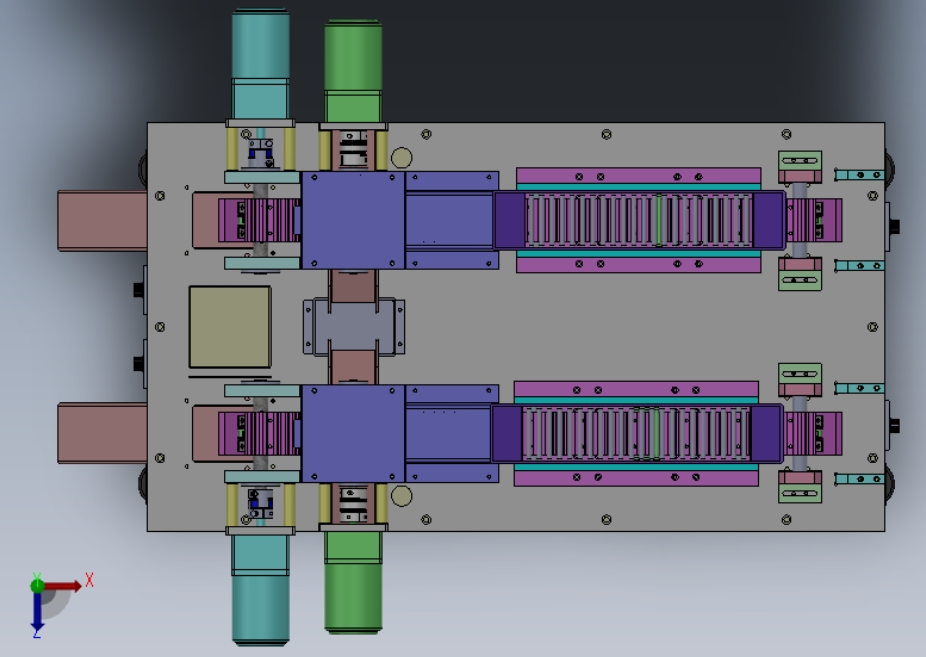

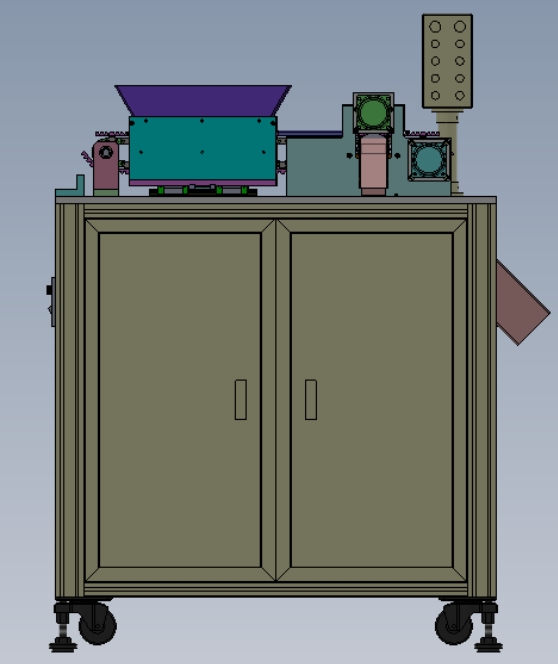

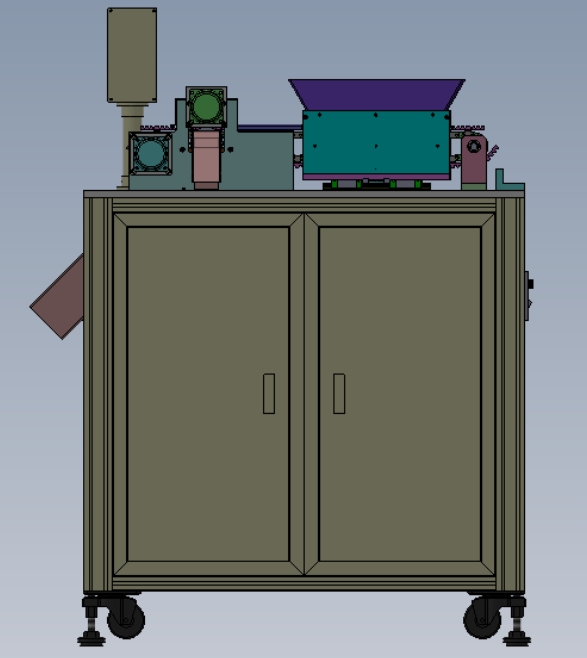

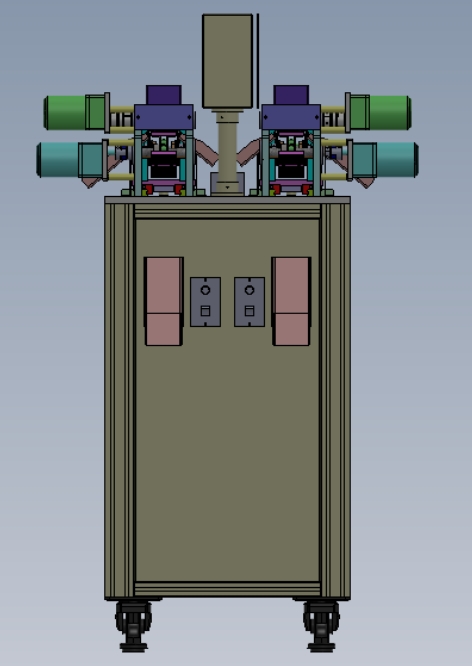

从整体布局来看，设备采用一体式柜式机架作为承载主体，底部配置可调支撑脚轮兼顾移动转运和调平固定需求，机架主体采用方管焊接框架搭配钣金蒙皮的结构，既保证上部裁切执行机构的安装刚性，也将驱动控制元件、气动管路、接线端子全部收纳在柜体内部，避免加工现场的粉尘、裁切碎屑落入传动部件造成卡滞。上部工作区域沿中心对称布置两套独立的裁切工位，每个工位都配置独立的物料夹持定位组件、裁切执行单元，两套工位共用一套中部的主驱动动力单元，通过凸轮分配机构实现动力的时序切换，当其中一个工位处于裁切下压作业状态时，另一个工位刚好处于上下料等待位置，操作人员可以在设备运行过程中完成待加工物料的摆放和成品取出，不需要等待裁切头回位停机。

功能设计上，这套结构除了基础的定长裁切动作外，还集成了裁切后物料自动归整功能，每个工位的侧边都配置了可调式推料齐边组件，在裁切动作完成、裁刀回位的间隙，推料组件会自动将裁切完成的片材推至定位基准边对齐，不需要操作人员额外整理码垛，减少后续工序的整理工作量。驱动系统的设计充分考虑了裁切力的输出稳定性，主裁切驱动采用伺服电机搭配减速机构的组合，能够根据不同裁切物料的厚度、硬度参数调整下压行程和裁切压力，避免硬接触造成的裁刀崩口或者物料切边毛糙；工位切换的传动采用精密凸轮分割器驱动，保证两个工位的旋转定位精度控制在±0.05mm以内，避免工位错位造成的裁切位置偏移。

从安装边界和尺寸适配角度，这套设备的整体占地尺寸控制在1200mm×1000mm×1600mm范围内，不需要额外做地基预埋，普通生产车间的硬化地面就可以直接安装使用，设备的操作面高度设置在850mm，符合普通站立作业的人机工程学高度，操作人员不需要弯腰或者抬手就可以完成物料摆放操作。上部的裁切工位间距设置为400mm，两个工位的操作区域互不干涉，即使是幅宽300mm以内的片材、卷材物料，上下料过程中也不会碰到另一侧的加工部件。电气控制元件全部安装在柜体正面的检修门位置，日常维护时不需要拆解上部的工作区域，就可以完成接线检查、参数调整、元件更换等操作；气动系统的过滤调压组件也外置在柜体侧方，方便日常排水和压力调整。

在结构细节处理上，裁刀的安装位置设计了快换式压块结构，更换不同规格的裁刀时不需要拆解整个裁切头，只需要松开压块螺丝就可以完成裁刀更换，适配不同裁切角度、不同裁切厚度的加工需求。每个工位的物料夹持平台都做了表面硬质阳极氧化处理，耐磨性能优于普通不锈钢平台，长期使用不会因为物料摩擦产生划痕，避免平台凹凸造成的裁切垫损坏。设备的安全防护设计上，两个工位的操作区域都配置了安全光栅，当操作人员的手部误入裁切作业区域时，设备会立即停止裁切动作并锁死工位转盘，避免安全事故发生。

针对不同行业的适配性，这套结构的工位夹持组件做了模块化设计，加工柔性面料时可以更换为针板式夹持结构，加工硬质片材时可以更换为真空吸附平台，加工电子辅料时可以搭配离型纸定位治具，不需要改动主体机架和驱动结构就可以完成不同工艺的适配。裁切产生的边角料可以通过工位中间的落料槽直接落入柜体下方的废料收集抽屉，不需要操作人员频繁清理工作台面的碎屑，进一步降低操作人员的工作强度。整套结构的传动部件全部采用自润滑轴承和免维护导轨，日常使用只需要定期检查裁刀磨损情况和安全装置灵敏度，不需要频繁加注润滑油，减少日常维护的工作量。
