多工位产品自动组装作业设备结构

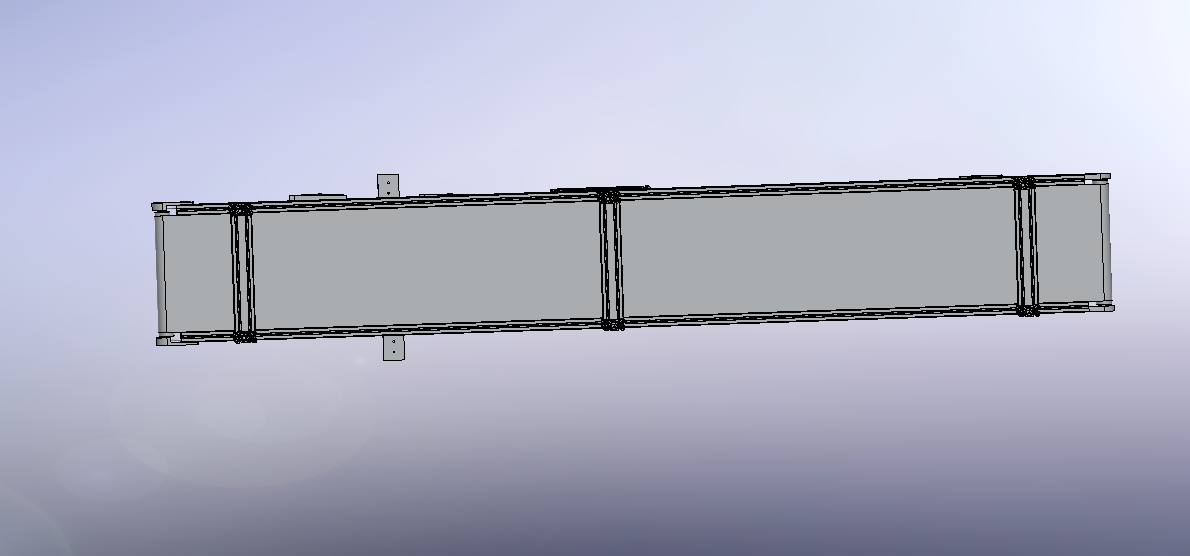

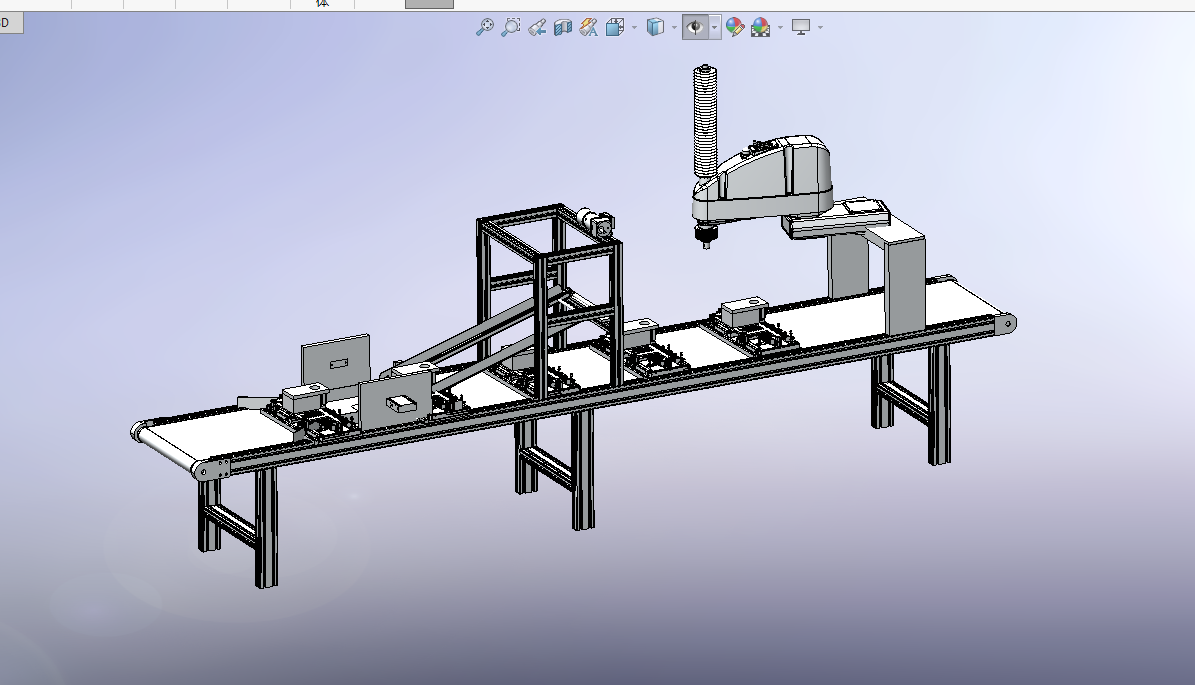

　　在3C电子小部件、小家电塑料组件、汽车内饰卡扣类零件的批量装配场景里，这类架式自动组装设备的应用占比正逐年提升，它不需要占用过长的地面产线空间，依托立式机架的分层布局就能完成上料、定位、压装、检测、下料的全流程作业，适配中小批量多品类产品的快速换产需求，很多车间在规划单元式生产工位时，会优先参考这类结构的空间利用率做方案推演。从实际落地的用途来看，这套结构核心是替代人工重复的对位、压合、摆盘动作，针对需要精准对位的卡扣装配、密封圈压装、小螺丝锁付前的预定位工序，设备上方搭载的多轴执行模组可以根据预设路径完成取放与压装动作，下方双层输送轨道负责承载工装治具，治具随轨道流转到组装工位时，侧边的定位销会自动顶升卡紧治具基准孔，避免组装过程中治具偏移导致的装配不良，轨道两端延伸出的接驳位可以对接前端上料机与后端下料输送带，不需要人工中转工件。从功能特性上拆解，这套结构的执行端预留了快换接口，可以根据不同产品的装配需求更换夹爪、压头、吸嘴等末端工具，换型时只需要更换对应治具与调用预设程序，不需要大规模改动机架结构；机架采用铝型材拼接搭配钣金封板的设计，既保证了整体结构的刚性，又能在后期维护时快速拆卸封板调整内部线路与气路，设备中层预留的安装空间可以布置电磁阀组、IO模块、气源处理三联件等辅件，所有走线走管都沿型材槽内布置，避免管线外露干涉运动部件。

　　设计思路上，这套结构优先考虑了工位的动作节拍匹配，执行模组的行程覆盖下方所有组装工位的作业范围，不需要额外增设横向移动轴就能完成多工位的作业切换，有效压缩了设备的横向尺寸；轨道的宽度设计预留了治具调整余量，适配一定尺寸范围内的工装治具使用，机架底部设置的可调脚杯可以在安装时调整设备水平度，抵消地面不平整带来的轨道倾斜问题，避免治具流转时出现卡滞；执行模组的安装板做了加厚处理，减少Z轴下压时的结构形变，保证压装深度的一致性。

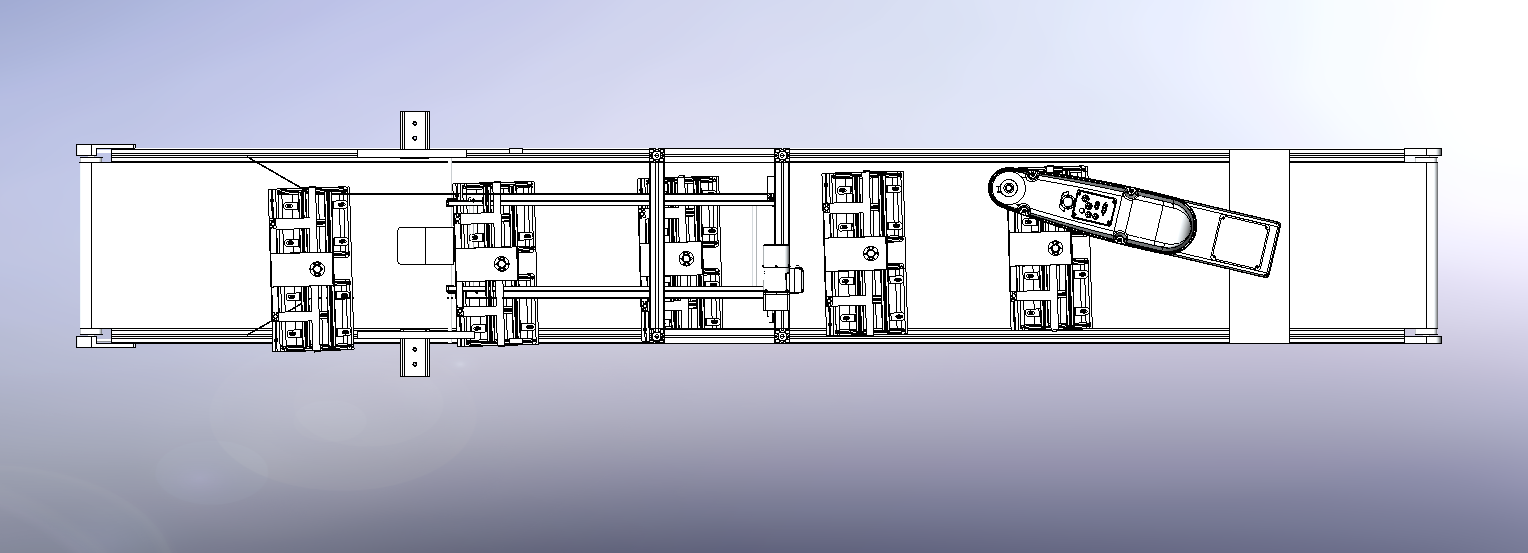

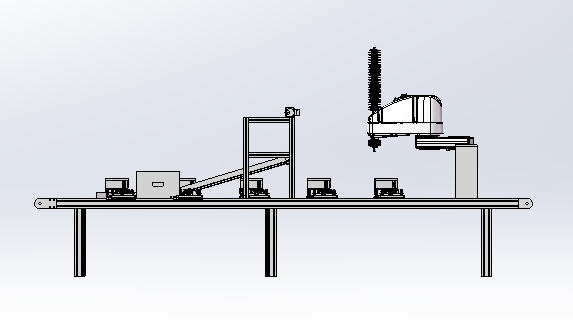

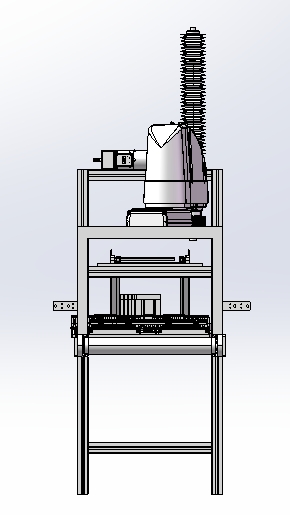

　　外形尺寸与安装边界方面，这套设备的整体横向宽度控制在1.2米以内，纵向深度约0.8米，整机高度不含顶部警示部件约1.6米，安装时只需要预留周边0.5米的维护空间即可，不需要额外做地基固定，放置在水平硬化地面上调整脚杯水平就能投入使用；设备的气源接口设置在机架后侧下方，电源接口与通讯接口同样集中布置在后侧下部，外接管线时不需要从设备两侧走线，不会占用侧边的操作空间，操作人员在设备前侧就可以完成治具更换、异常处理、参数调试等日常操作，作业时的伸手距离符合人机工程学要求，不需要过度探身就能触及工位范围内的所有操作点。

　　针对实际生产中可能出现的工件卡料问题，轨道侧边预留了传感器安装位，可以实时监测治具流转位置与工件在位状态，一旦出现异常会立刻触发停机信号，避免设备撞机损坏；执行端的Z轴设置了软限位与硬限位双重保护，下压压力超过阈值时会自动回退，避免压坏工件或损坏模组。很多结构工程师在做同类组装设备方案时，会参考这种分层布局的思路，把执行层、输送层、控制层做垂直方向的空间划分，最大化利用立式空间，相比平面布局的转盘式组装机，这种结构的维护便利性更好，后期新增工位时只需要延长输送轨道、调整执行模组的行程参数即可，改造成本更低，适配产品迭代较快的生产场景。
