手持伺服拧紧轴拧紧作业单元结构

在小批量多品种的装配工位、售后维修作业场景、3C产品组装线、医疗耗材装配环节里，这类手持拧紧作业单元的适配性远高于固定式多轴拧紧设备，它不需要搭配复杂的三轴或二维模组做固定点位锁付，操作人员可以手持完成任意位置的螺丝拧紧作业，尤其适合工位排布紧凑、产品换型频繁、锁付点位零散的作业场景。

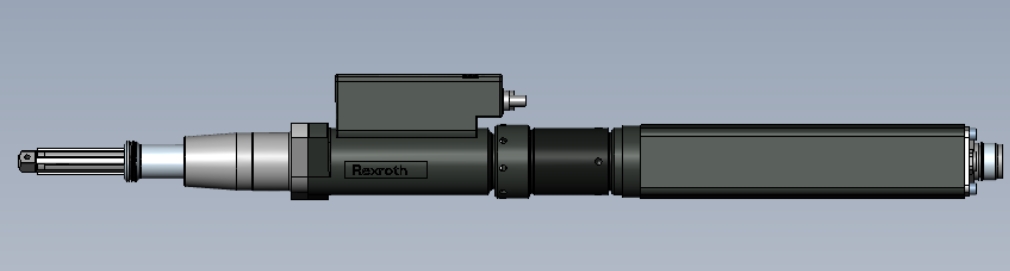

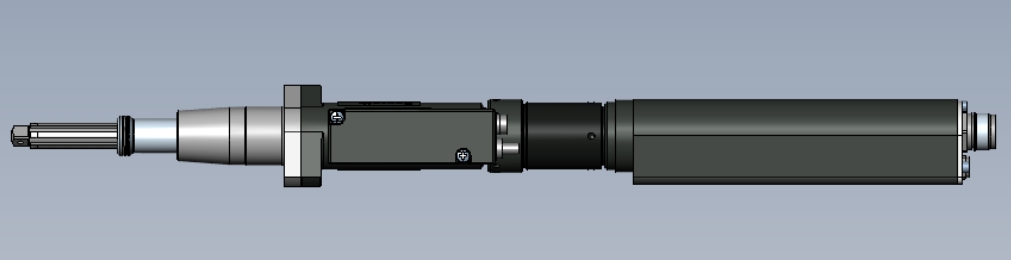

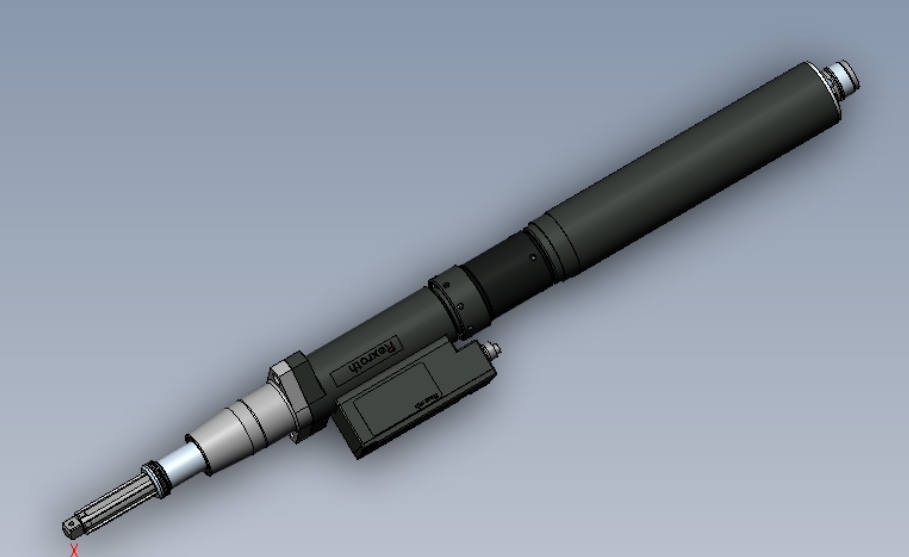

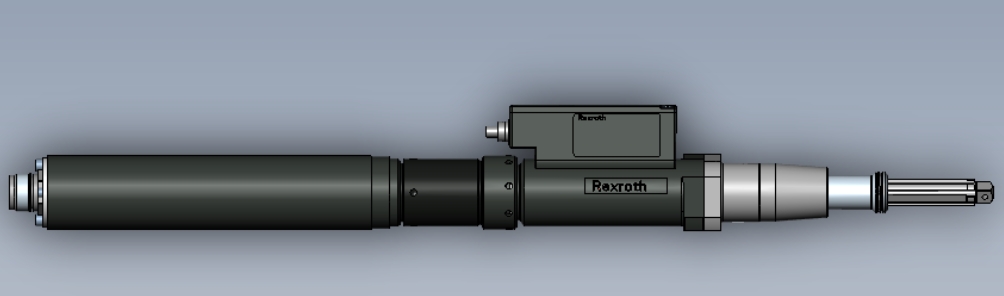

从结构设计逻辑来看，这款拧紧单元采用同轴式布局，从尾端到输出端依次排布驱动电机段、扭矩反馈段、减速增扭段、输出轴段，侧置的接线模块用于连接扭矩控制器与驱动电源，整体采用圆柱型主体设计，握持段做了防滑的表面处理，操作人员单手握持时重心落在掌心位置，长时间作业不容易产生疲劳感。垂直方向配套的弹簧平衡器挂点设计在主体中部的安装环位置，作业时平衡器承担设备绝大部分重量，操作人员只需要调整作业方向与进给力度，不需要承受设备自重，能有效降低长时间手持作业的劳动强度，也能避免设备意外坠落造成输出端磕碰损坏。

功能层面，这款拧紧单元的拧紧扭矩可以通过配套控制器做无级调整，扭矩反馈模块实时采集输出端的扭矩数据，达到设定扭矩值时会自动切断动力输出，避免螺丝锁付过紧造成滑牙或者工件被压损，也能防止扭矩不足导致的螺丝松动问题。输出端采用标准的快换批头接口，可以根据不同规格的螺丝更换对应批头，换型过程不需要额外工具，能快速适配M2到M8区间不同规格的螺丝锁付需求，适配医疗设备组装、消费电子零部件锁付、小型家电装配等低扭矩螺丝锁付的作业场景。

安装与适配边界上，这款拧紧单元的主体直径控制在常规手持工具的握持范围内，轴向预留了多个调节孔位，可以根据操作人员的作业习惯、工位的操作空间大小调整握持位置与平衡器挂点位置，适配不同身高操作人员的作业需求，也能在狭窄的设备内部空间完成锁付作业。设备的输出端伸出长度做了优化，在锁付沉孔位置的螺丝时，批头可以深入沉孔内部完成作业，不会因为主体直径过大干涉工件表面。侧置的接线模块采用直角出线设计，线缆从侧面引出不会干扰操作人员的握持动作，也避免作业过程中线缆弯折造成的线芯损坏。

在实际产线适配中，这类手持拧紧单元可以搭配螺丝送料机使用，操作人员只需要对准锁付孔位，设备启动后自动完成螺丝锁付，单颗螺丝的锁付时间可以控制在1秒以内，锁付扭矩的重复精度能满足精密装配的要求，相比传统的电动螺丝刀，它的扭矩控制精度更高，还能上传每一颗螺丝的锁付扭矩数据，实现装配过程的质量追溯，适合对装配质量有严格要求的行业使用。设备的外壳采用硬质阳极氧化处理，日常作业中接触到工装、工件时不容易产生划痕，也能抵御车间内的切削液、润滑油腐蚀，长期使用不会出现表面锈蚀掉漆的问题。输出端的轴承采用密封式设计，作业过程中产生的金属碎屑、灰尘不会进入轴承内部，能有效延长设备的维护周期，减少产线停机维护的时间。
