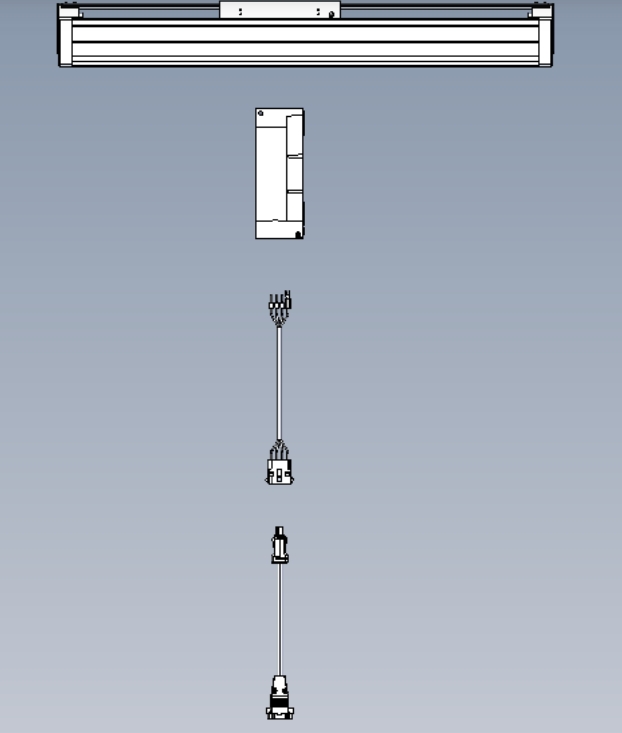

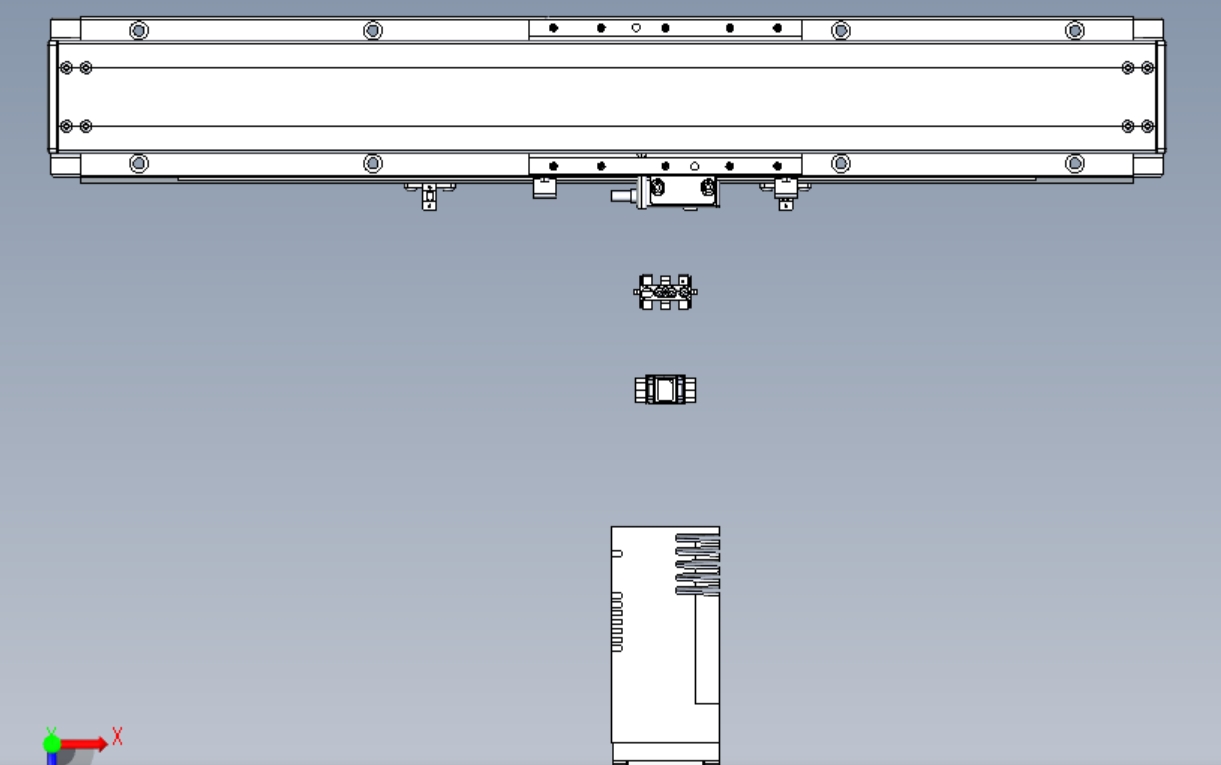

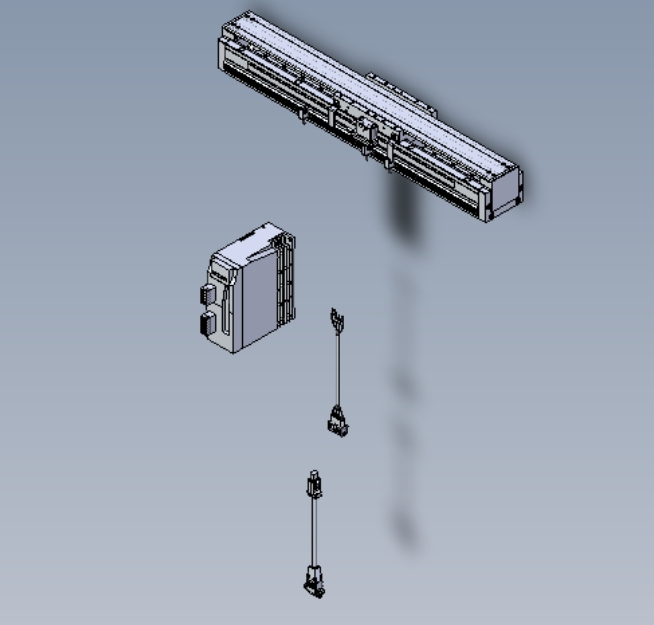

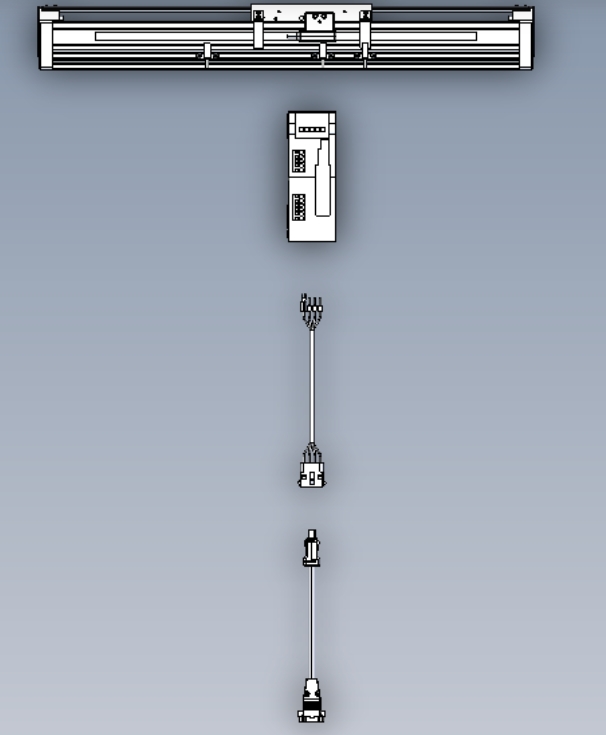

米思米E-RAM8重载直线电机模组结构

在3C电子精密装配、锂电池极片裁切、光伏硅片分选这类对直线运动精度、重复定位一致性要求严苛的自动化产线场景里，直线电机模组的选型适配直接决定了整线的节拍稳定性与长期运行精度，这款E-RAM8系列重载型直线电机模组，就是面向中长行程、高负载直驱需求开发的标准化传动部件。不同于常规丝杆传动模组存在的背隙误差、高速运行发热磨损问题，直驱结构的设计从根源上取消了中间传动环节，动子滑台直接与定子底座配合输出直线动力，在360mm有效行程范围内可以实现更高的加减速响应速度，适配频繁启停、高速往复的工位动作需求，比如点胶工位的快速走位、视觉检测工位的匀速扫描、搬运工位的短距高速移载，都能依托直驱结构的特性减少传动损耗带来的精度衰减。

从结构设计逻辑来看，这款模组采用嵌入式导轨的集成化布局，没有采用导轨外置拼接的常规方案，而是将导轨结构直接集成在模组底座的加工基准面上，从加工工艺层面减少了装配环节的拼接误差，底座采用铝合金材质做白色阳极氧化处理，兼顾了结构刚性与轻量化需求，表面氧化层可以应对车间常见的切削液飞溅、轻微粉尘附着的工况，降低日常维护的清洁成本；滑台部分采用不锈钢材质搭配铁氟龙黑色胶布包边处理，一方面不锈钢材质可以提升滑台的负载承载刚性，应对8系列重载工况下的偏载、重载安装需求，另一方面包边结构可以减少运行过程中粉尘、细小切屑进入导轨配合面的概率，延长模组在半开放车间环境下的无故障运行周期。

在安装边界层面，这款模组的底座安装孔采用标准化等距布局，适配行业通用的铝型材机架、钢板安装台面的孔位设计，不需要额外做转接板定制就可以完成快速安装固定；滑台的安装面预留了多规格螺纹孔位，可以直接适配气动夹爪、视觉相机、点胶阀、吸盘架等常见执行末端的安装需求，不需要额外加工过渡连接板，减少设计环节的重复建模工作量。模组整体采用全封闭的盖板结构设计，盖板与底座的配合缝隙做了窄边处理，可以阻挡生产过程中产生的塑料碎屑、金属粉尘、焊锡渣等异物进入模组内部的定子与导轨配合区域，相比开式结构的直线模组，更适合3C组装、锂电加工这类存在少量生产碎屑的现场工况。

从实际选型适配的角度来看，这款重载型模组的刚性表现可以支撑侧向挂载、垂直安装等非水平安装场景的使用需求，不需要额外加装辅助导向结构就可以保证运行的平稳性，在做设备布局设计时，可以根据产线的工位排布需求选择水平正装、侧装、倒装等多种安装方式，不会因为安装方向的变化出现滑台下沉、运行卡顿的问题。驱动器侧的安装接口采用标准化布局，适配PA25规格驱动器的快速接线与安装，电气布线可以顺着模组侧面的走线槽完成排布，避免线缆在滑台高速往复过程中出现拖拽、磨损的问题，整体结构的集成化程度较高，在做三维布局时不需要额外预留过多的布线、安装避让空间，能够有效压缩设备的整体外形尺寸，提升产线的空间利用率。

在结构细节处理上，模组两端的限位安装位预留了标准传感器的安装槽位，可以直接加装光电式原点传感器、硬限位撞块，不需要额外设计传感器安装支架，减少设计环节的自定义零件数量；滑台与底座的配合面做了精度研磨处理，出厂时的配合间隙控制在微米级，运行过程中不会出现明显的晃动偏差，对于需要搭配视觉检测做高精度定位的工位，这种预紧处理的导轨配合结构可以减少高速启停过程中的滑台震颤，保证视觉取像的稳定性，提升检测与装配的良率。不同于轻载型直线模组只适合小负载、低加速度的使用场景，这款8系列重载模组的底座截面做了加强筋结构设计，在长行程安装时不会因为自身重力出现明显的中部下垂变形，即使两端支撑安装也能保证全程的运行直线度，适配中长行程的直线传动需求。
