银石赛道TJ07侧透电脑机箱三维数模

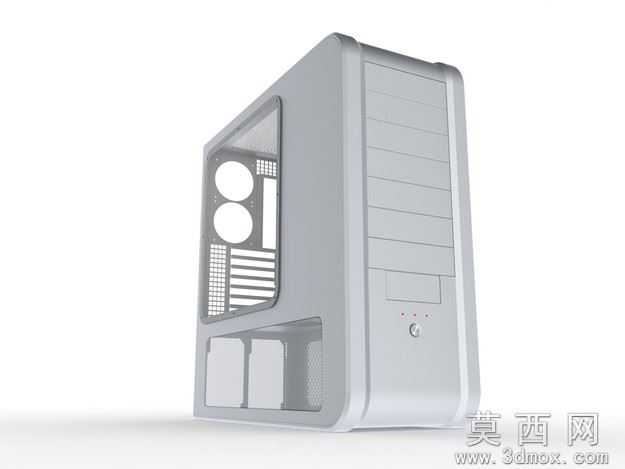

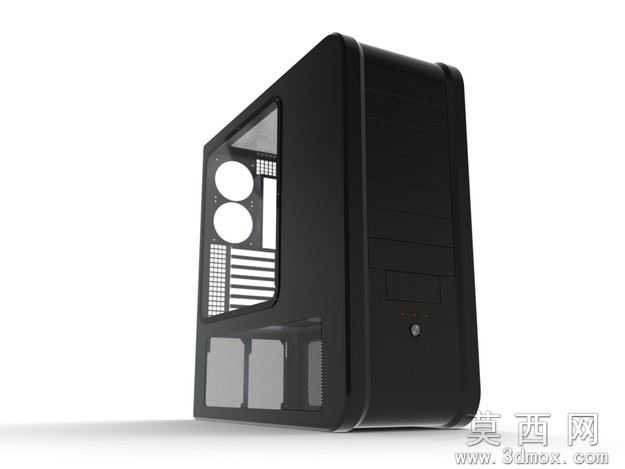

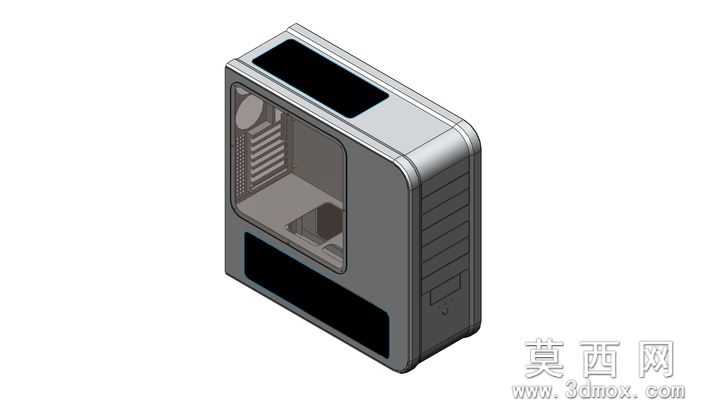

本模型为银石赛道TJ07侧透电脑机箱的完整三维设计数模，建模阶段以该款经典机箱的实物尺寸为基准，首先通过多视角实物测绘获取机箱整体长宽高、面板厚度、仓位间距等核心尺寸参数，在SolidWorks软件中采用自顶向下的建模逻辑，先搭建机箱整体骨架草图，对主板安装位、电源仓位、硬盘架、光驱位、散热风道预留空间进行基准定位，再逐步拆分生成前面板、侧透面板、金属机架、后置IO挡板、PCI插槽挡片、按键指示灯模块等独立零件，建模过程中对侧透区域的亚克力安装槽、前面板通风孔阵列、机箱卷边工艺结构、螺丝安装柱位都做了1:1还原，所有特征均保留完整参数化建模历史，可直接修改对应尺寸调整机箱规格。参数设计层面，模型严格匹配ATX主板安装规范，预留了标准ATX电源安装空间、3个5.25英寸光驱位、6个3.5英寸硬盘安装位，后置散热位支持120mm标准风扇安装，侧透区域尺寸对应双120mm风扇位的展示窗口，所有安装孔位的孔径、孔距都符合PC硬件通用安装标准，板件厚度按照0.8mmSECC钢板、3mm亚克力侧透板的真实规格设定，装配间隙控制在0.2mm以内，完全还原实物的装配公差要求。渲染材质部分，模型对不同部件做了分层材质赋予，机箱主体金属机架采用哑光黑色SECC钢板材质，添加细微的金属磨砂纹理与弱反光属性，侧透面板采用高透亚克力材质，设置了轻微的折射与边缘高光效果，前面板功能按键采用抛光ABS塑料材质，机箱底部支撑脚垫采用黑色橡胶材质，通风网孔区域添加了金属网纹理，渲染输出的效果可直观展示机箱的外观质感与结构层次。结构原理上，模型完整还原了该款机箱的经典风道设计，前面板下方进风、后置风扇出风的水平风道结构，侧透窗口可直观展示内部硬件布局，硬盘架采用可拆卸式模块化设计，可根据硬件安装需求调整仓位位置，PCI挡片采用可重复拆卸的卡扣式结构，前面板开关、USB接口、音频接口的位置与内部走线空间都做了完整预留，清晰展现机箱的硬件兼容逻辑与结构设计思路。软件兼容方面，模型原生为SolidWorks2010版本创建，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，另外导出了STL格式文件，可直接导入切片软件用于3D打印验证，不同格式文件均保留了完整的装配结构与零件分层，不会出现零件缺失、面破损等兼容问题。研发教学应用层面，该模型可用于电脑机箱结构设计课程的教学案例，帮助学习者掌握钣金类数码产品的建模思路、硬件兼容尺寸规范、风道设计逻辑，也可作为DIY电脑硬件改装的设计参考，用于定制机箱改色、水冷位改造、侧透面板定制等二次设计，同时也可作为数码产品外观渲染、电商产品展示的素材使用，为消费电子类产品的结构设计提供可参考的成熟案例。
