汽车传动用行星齿轮组结构设计

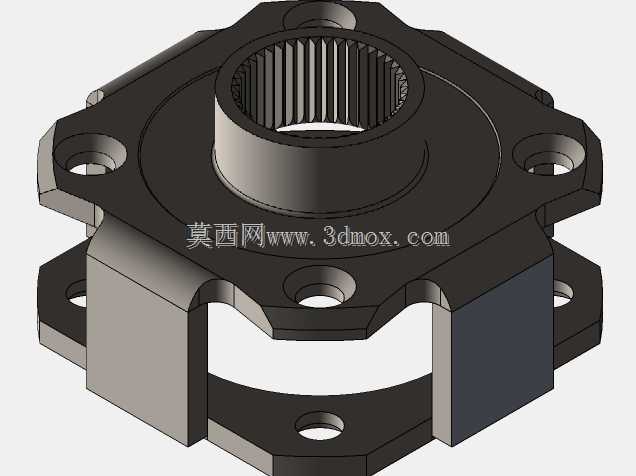

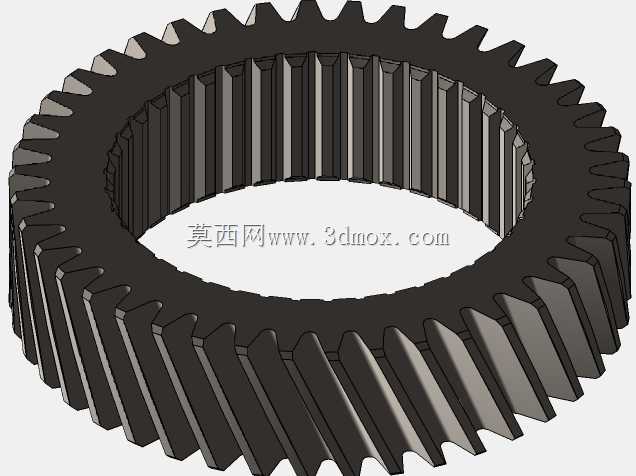

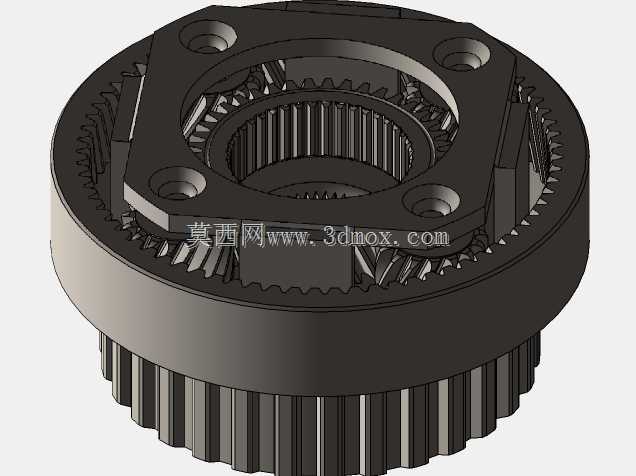

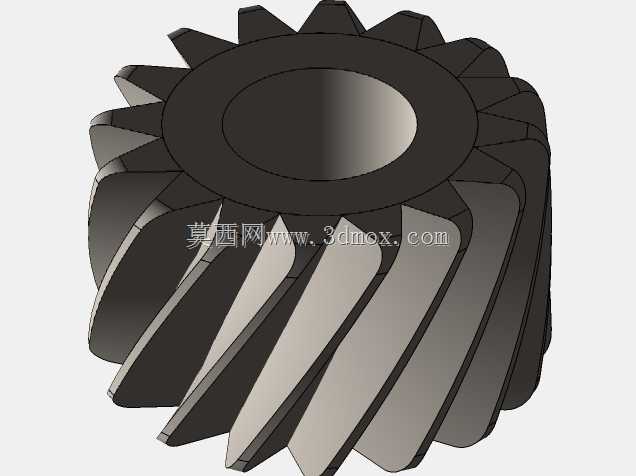

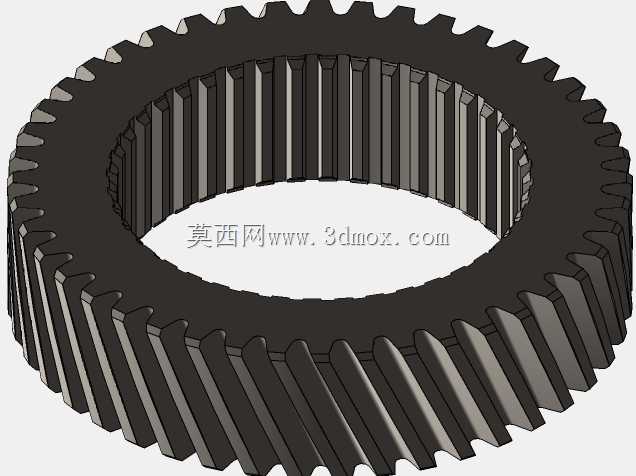

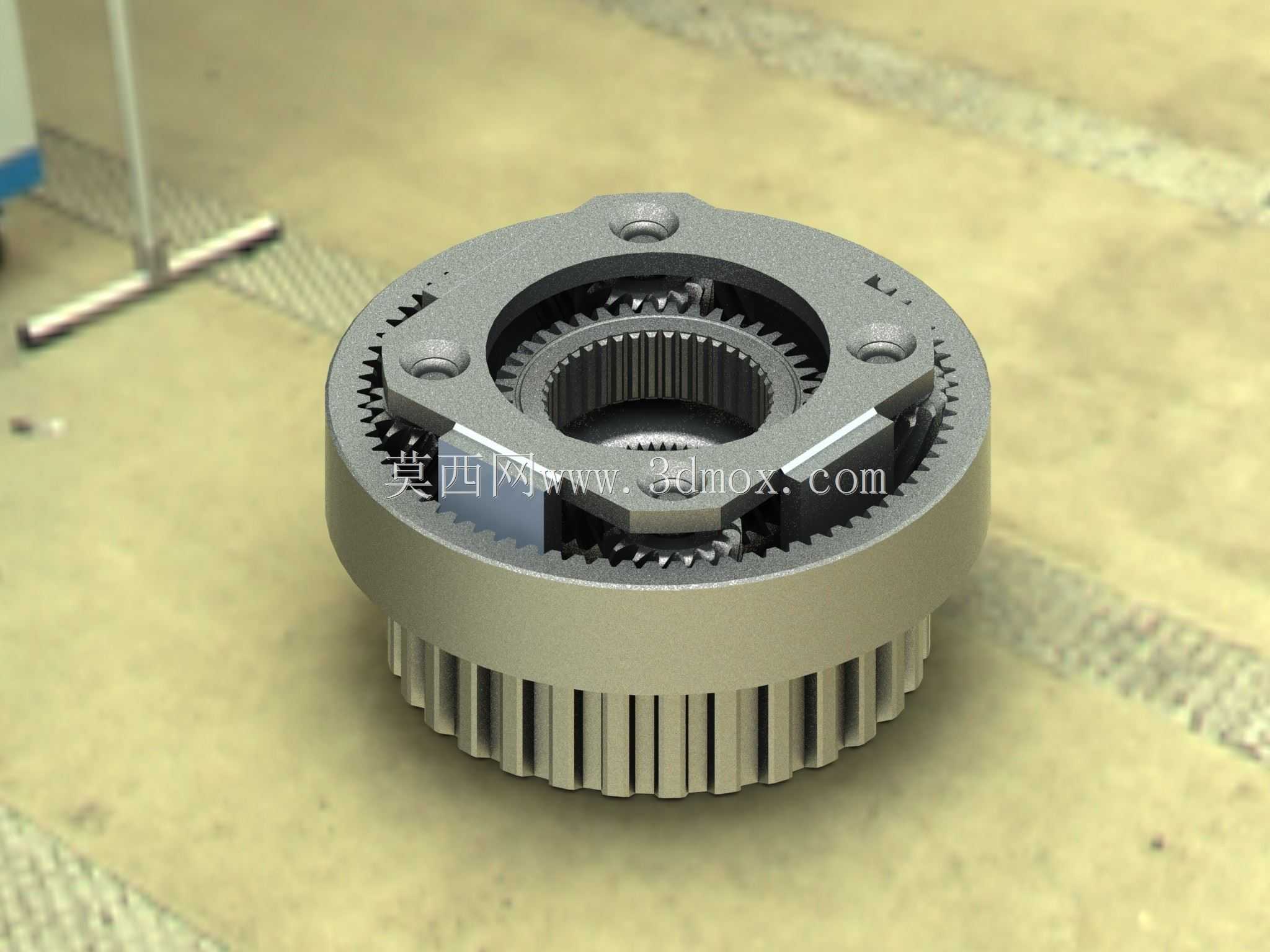

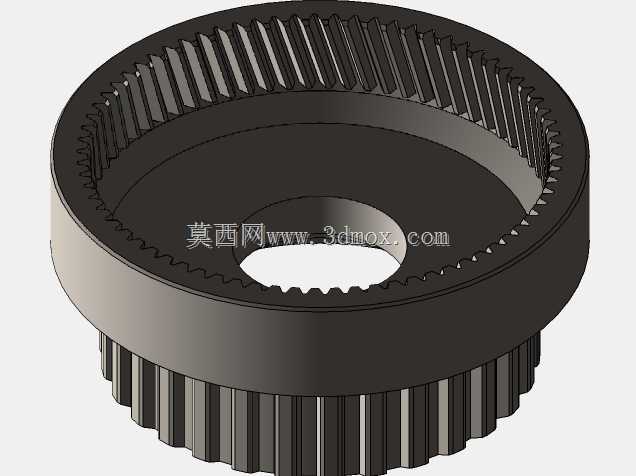

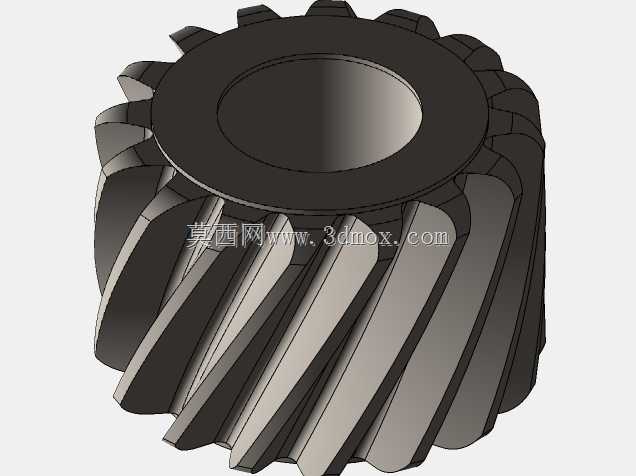

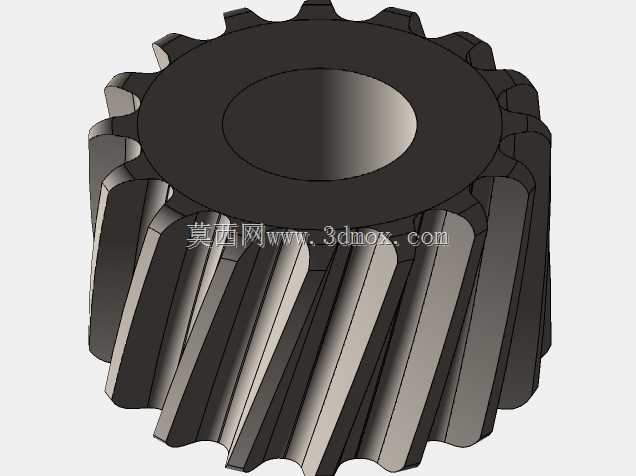

该行星齿轮装置主要应用于汽车动力传动系统场景，是自动变速器、轮边减速机构中的核心传动部件，承担着动力分流、扭矩放大、转速匹配的关键作用，在乘用车自动变速箱、新能源汽车电驱减速单元、商用车轮边减速桥等场景中均有广泛应用，能够在紧凑的安装空间内实现大传动比的动力传递，同时保证多路径动力分流下的载荷均匀分布，有效提升传动系统的承载能力与运行稳定性。从实际用途来看，这套行星齿轮结构可通过对太阳轮、齿圈、行星架三个基础构件的固定与输入输出切换，实现多档位的变速变矩输出，满足车辆在不同行驶工况下的动力需求，低速爬坡时可通过锁止齿圈实现大减速比增扭，高速巡航时可通过构件联动实现直接传动减少动力损耗，倒车工况下可通过固定行星架实现动力反向输出，覆盖车辆行驶的全场景传动需求。在功能特性层面，该结构采用多行星轮均布设计，通常配置3-4个行星齿轮同时参与啮合，将输入扭矩分散到多个啮合齿面承载，相比定轴齿轮传动具备更强的抗冲击载荷能力，同时同轴式的输入输出布局能够大幅缩减传动机构的轴向尺寸，适配汽车底盘紧凑的安装空间，啮合过程中多齿同时参与工作也能有效降低传动噪音与啮合冲击，提升整车NVH表现。设计思路上，该结构优先考虑传动效率与承载能力的平衡，齿圈采用集成式外花键输出结构，直接与变速箱壳体或输出轴套配合，减少中间连接部件带来的传动间隙与装配误差；行星架采用分体式铆接结构，保证行星轮轴安装定位精度的同时，降低整体构件重量；太阳轮采用内花键输入结构，与输入轴直接配合传递动力，行星轮与行星架之间配置滑动轴承或滚针轴承，减少行星轮自转过程中的摩擦损耗。外形尺寸与安装边界方面，该装置整体为同轴圆柱式结构，外齿圈的外花键参数、输入太阳轮的内花键规格、行星架的安装定位止口均匹配主流乘用车自动变速器的安装接口，整体轴向长度控制在紧凑范围内，径向最大尺寸适配变速箱壳体的内部安装腔，安装时无需额外改动周边传动部件的布局，可直接替换同规格的行星齿轮组件，装配过程中仅需保证齿圈与壳体的同轴度、行星架的轴向定位间隙即可满足运行要求，各啮合齿轮的齿侧间隙、接触斑点均经过设计校核，能够在额定输入转速与扭矩下长期稳定运行，避免出现偏载、打齿等失效问题。
