Beta菱形驱动斯特林发动机结构设计

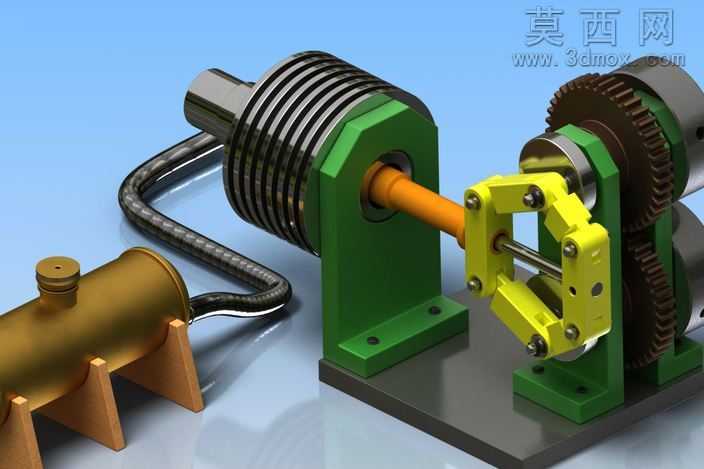

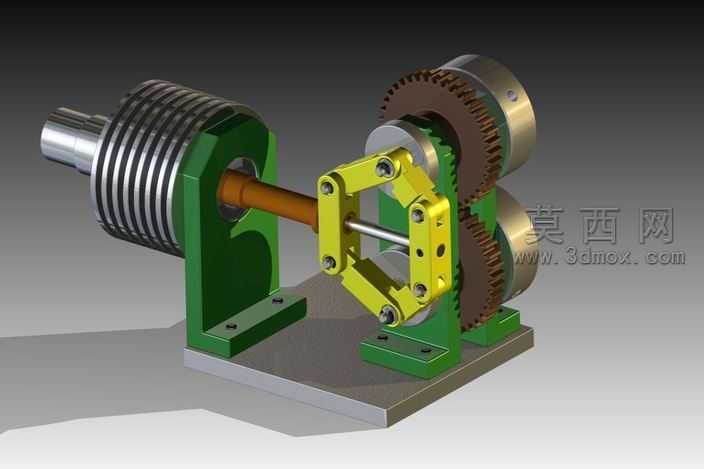

本作品为Beta构型菱形传动斯特林发动机的三维建模成果，建模过程中严格遵循机械设计规范，对各组成部件进行1:1等比例参数化构建，完整还原了该类外燃机的核心运行逻辑与结构特征。模型整体分为加热置换单元、菱形传动单元、动力输出单元、储热工质单元四大模块，各部件间的装配关系完全符合实际机械装配公差要求，可直观呈现斯特林循环的完整动力传递路径。建模阶段针对核心传动部件做了精细化处理：菱形传动框架采用对称式结构设计，四个铰接点位的同轴度、配合间隙均经过参数校验，确保动力传递过程中无卡滞、无运动干涉；置换器连杆与动力活塞连杆的铰接位置经过运动学仿真验证，可精准实现Beta型斯特林发动机要求的配气相位差，保证热循环效率的理论合理性。加热气缸外壁的散热鳍片采用等距阵列建模，每片鳍片的厚度、间距、倾斜角度都参考成熟商用斯特林机的散热参数设计，既保证视觉上的结构真实感，也符合实际热交换的结构逻辑；传动端的双联齿轮组参数经过模数匹配校验，齿形轮廓、啮合间隙均符合渐开线圆柱齿轮的设计标准，可直观展示动力输出端的减速增扭结构逻辑。材质与渲染阶段针对不同部件做了差异化材质分配：机座与气缸支架采用铸铁材质，赋予哑光深绿漆面质感，还原小型教学演示类动力装置的典型外观特征；传动菱形框架采用阳极氧化亮黄色铝合金材质，与深色支架形成强烈视觉区分，可清晰观察传动部件的运动轨迹；加热气缸采用抛光金属材质搭配黑色氧化散热鳍片，外置的工质加热储油罐采用黄铜材质搭配木质支撑脚，金属部件均添加符合工业环境的细微磨损、边缘倒角效果，避免渲染效果过于塑料化；连接管路采用柔性金属波纹管材质，还原管路的弯折弧度与金属编织纹理，提升整体模型的真实感。模型搭建过程中重点梳理了斯特林发动机的工作逻辑：通过菱形传动结构将置换器与动力活塞的往复直线运动转化为曲轴的旋转运动，相比传统曲柄连杆结构，菱形驱动可大幅降低活塞侧压力，减少运行磨损与振动，这一结构优势在模型的装配关系中得到完整体现，各运动部件的行程限位、运动轨迹均经过反复调整，确保虚拟装配状态下可实现无干涉的连续运转模拟。整体模型兼顾结构准确性与视觉表现力，既可以作为机械原理教学的演示素材，也可作为小型斯特林发动机实物制作的结构参考，完整呈现了外燃机动力装置从热功转换到动力输出的全流程结构设计思路。
