雕刻机用扭转弹簧三维结构设计模型

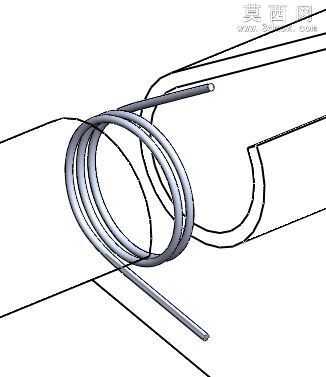

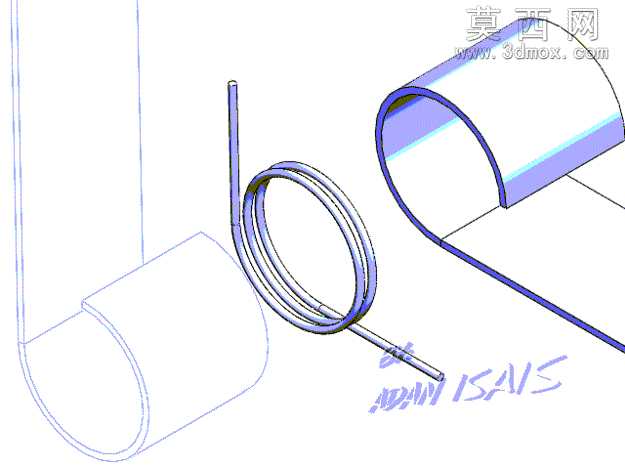

本模型为雕刻机配套使用的扭转弹簧三维建模作品，建模过程围绕扭转弹簧的实际工作特性展开，首先明确该弹簧的核心功能是在0°-120°的扭转角度范围内提供稳定的复位扭力，适配雕刻机相关运动部件的往复摆动需求。建模阶段先通过螺旋线命令生成弹簧主体的螺旋圈结构，精准控制螺旋圈的中径、线径、有效圈数参数，保证簧圈之间预留合理的间隙，避免扭转过程中出现圈间摩擦卡滞的问题；针对两端伸出的扭臂结构，根据装配时的受力点位置调整扭臂的长度、弯折角度与端部形态，确保扭臂与配套安装位的贴合度，避免工作时出现应力集中的情况。材质设置上选用弹簧钢对应的金属材质参数，调整表面粗糙度、金属反光度与哑光质感，还原经过热处理后的弹簧钢表面的真实视觉效果，渲染阶段搭配线框叠加的展示方式，既呈现实体模型的立体结构，也通过线框轮廓清晰展示簧圈的缠绕走向与扭臂的空间位置关系。设计过程中重点考量了扭转弹簧的力矩输出特性，通过参数化建模的方式预留了角度调整接口，当需要适配不同安装角度的使用场景时，可直接调整扭臂的初始角度参数快速生成对应版本的模型，无需重新搭建整体螺旋结构；同时针对弹簧扭转时的应力分布特点，在扭臂与簧圈的衔接位置做了平滑过渡处理，避免直角弯折带来的应力断裂风险，保证模型结构符合实际机械加工与装配的工艺要求，能够直接用于装配模拟、结构验证等相关设计环节，帮助设计者直观查看弹簧在组装状态下的运动轨迹与干涉情况，为雕刻机相关部件的复位结构设计提供可靠的三维参考。
