自动追踪功能草图绘制实操教学案例

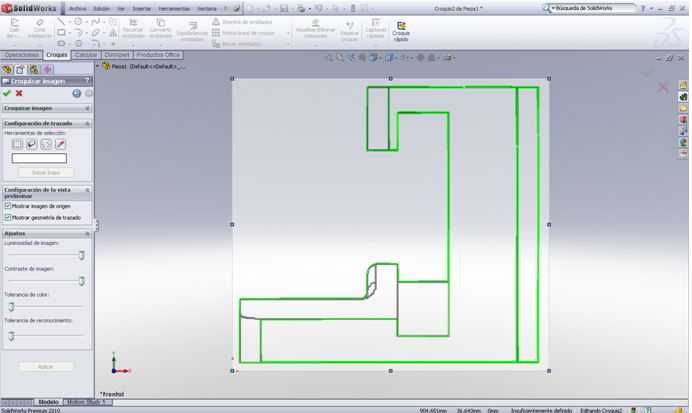

　　在日常机械结构建模工作中，经常会遇到需要参照现有二维轮廓快速生成三维实体的场景，比如外来样品的逆向测绘、老旧设备配件的复刻、平面图纸的三维转化等，这类工作如果完全依靠手动逐段绘制线条，不仅效率低下，还容易出现轮廓拟合偏差，导致后续拉伸、切除等特征生成失败，甚至影响最终零件的装配精度。自动追踪功能正是针对这类场景开发的实用建模工具，能够基于导入的平面位图或矢量图，自动识别轮廓边界生成可编辑的草图线段，大幅降低重复描线的工作量。本次案例展示的是L型弯折类结构件的轮廓追踪实操过程，这类结构常见于设备机架的连接角码、钣金折弯支架、输送线侧挡安装座等部位，建模时首先要确认导入参考图的比例校准，这一步是保证后续尺寸准确的核心前提，

　　很多新手容易跳过比例校准直接追踪，最终生成的模型和实际需求尺寸偏差过大，无法用于生产加工。追踪过程中需要合理设置轮廓识别的敏感度，敏感度过高会把参考图上的杂点、阴影都识别为线段，增加后续草图修剪的工作量，敏感度过低则会遗漏圆角、小折边这类细节特征，需要手动补绘。从展示的草图轮廓来看，该结构包含90度主弯折边、端部小尺寸折边、内侧过渡圆角以及底部安装贴合面，这类零件在实际应用中需要重点关注弯折处的内R角尺寸，这直接关联钣金加工时的折弯系数设置，如果是机加工类零件则要关注折边处的应力集中问题，必要时需要加大圆角半径降低断裂风险。设计这类零件的草图时，追踪生成的初始线段不能直接用于特征生成，必须逐一添加几何约束，比如相邻边线的垂直、

　　平行约束，对称结构的对称约束，安装孔位的同心、尺寸约束，很多初学者使用自动追踪生成草图后直接拉伸，后续修改尺寸时会出现草图错乱、特征报错的问题，根源就是没有给追踪生成的自由线段添加完整的定义约束。安装边界方面，这类L型支架的两个垂直安装面需要保证平面度要求，和配套型材贴合的面不能有多余的凸起线条，折边的长度要预留足够的螺栓安装空间，避免出现螺栓无法放入、扳手没有操作空间的问题，追踪完成后还要对照实际安装空间核对轮廓的整体长宽尺寸，确认和周边部件不存在运动干涉。在自动化生产线的辅助支架、小型设备的内部安装固定件设计中，这类自动追踪建模方法的应用频率极高，掌握好轮廓识别的参数设置、后续草图的约束整理技巧，

　　能够把单零件的草图绘制时间压缩到手动绘制的三分之一左右，同时还能保证轮廓和参考样件的一致性，减少反复核对尺寸的时间。需要注意的是，自动追踪生成的线段多为自由样条曲线，对于有严格直线度、圆弧度要求的部位，最好在追踪完成后用标准直线、圆弧命令替换对应段，避免后续生成的曲面、实体出现曲率不连续的问题，影响零件的加工表面质量。
