SolidWorks自动赛跑功能草图绘制实操案例

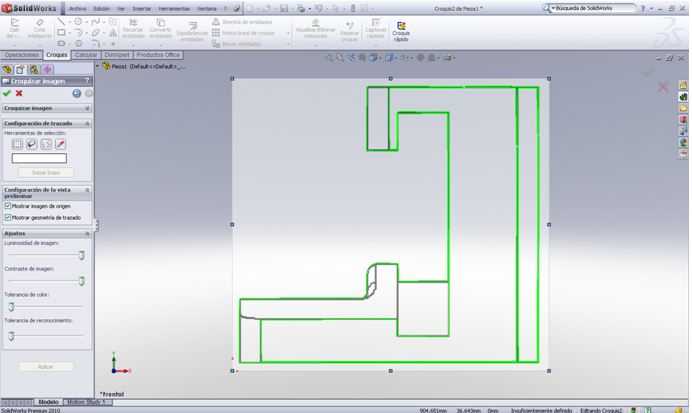

　　在日常机械结构设计的草图绘制环节，很多工程师都会遇到需要参照现有二维轮廓快速生成可编辑参数化草图的场景，比如拿到外来的二维图形截图、手绘轮廓扫描件，或是非参数化的线条图，手动逐段描线不仅耗费大量时间，还容易出现轮廓偏差、线条衔接错位的问题，自动赛跑（Autotrace）功能正是针对这类场景开发的草图辅助工具。从实际建模操作来看，该功能的核心作用是识别导入图片中的明暗边界，自动生成闭合或开放的草图轮廓，省去手动逐段绘制直线、圆弧的重复劳动，尤其适合处理带有规则拐角、圆弧过渡的薄壁类、支架类零件的轮廓初绘。本次展示的草图案例，是针对L型带弯折内槽的薄壁构件轮廓进行自动识别的实操演示，

　　建模过程中首先需要将参考图片导入SolidWorks草图环境，调整图片的比例与基准位置，确保识别出的轮廓与实际设计需求的尺寸边界匹配，避免后续生成实体时出现尺寸链偏差。设计思路上，这类自动识别生成的草图不能直接用于特征生成，需要先对自动生成的零散线条进行约束整理：首先补全缺失的共线、垂直、相切约束，对识别过程中产生的碎线进行合并，标注关键的外形尺寸与安装定位尺寸，确保草图完全定义，避免后续拉伸、切除等特征操作时出现轮廓报错。从安装边界与尺寸适配的角度，使用该功能生成草图时，要提前预留好零件与周边配合结构的安装间隙，比如L型构件的外侧竖直边需要与设备安装基面贴合，识别完成后要核对竖直边的直线度与长度尺寸，

　　内槽的弯折位置要匹配后续装入的嵌件轮廓尺寸，圆弧过渡处的半径要符合零件的加工工艺要求，避免出现过小半径导致加工时刀具干涉。在实际行业应用中，这类自动描边功能除了用于机械零件的草图绘制，还可用于工装夹具的仿形轮廓快速生成、密封件的截面轮廓复刻、钣金件的展开轮廓初绘等场景，能大幅缩短前期草图绘制的时间，不过要注意自动识别生成的轮廓往往存在线条冗余、约束缺失的问题，必须经过人工的约束补全与尺寸校核，才能用于后续的特征建模与工程图生成，不能直接依赖自动识别结果输出生产用图纸。操作过程中还要注意导入图片的对比度调整，尽量让需要识别的轮廓与背景有明显的明暗差，提升识别的准确率，减少后续线条修整的工作量，对于带有复杂自由曲线的轮廓，自动识别后还需要通过样条曲线拟合工具对轮廓进行光顺处理，避免出现折线拐点影响零件的外观与力学性能。
