桌面级小型立式数控铣床三维设计作品

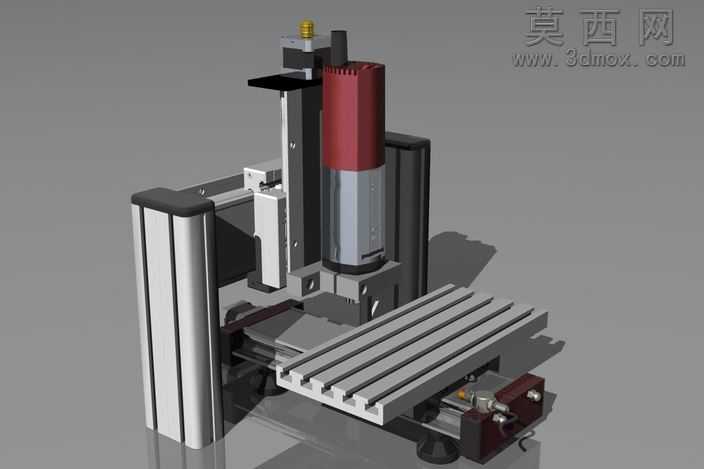

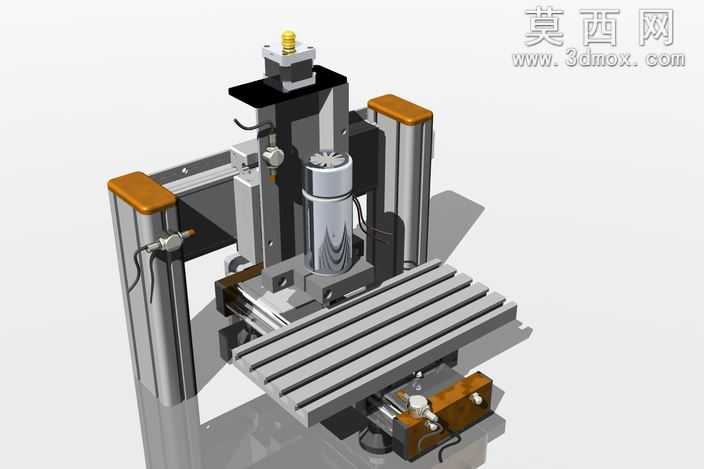

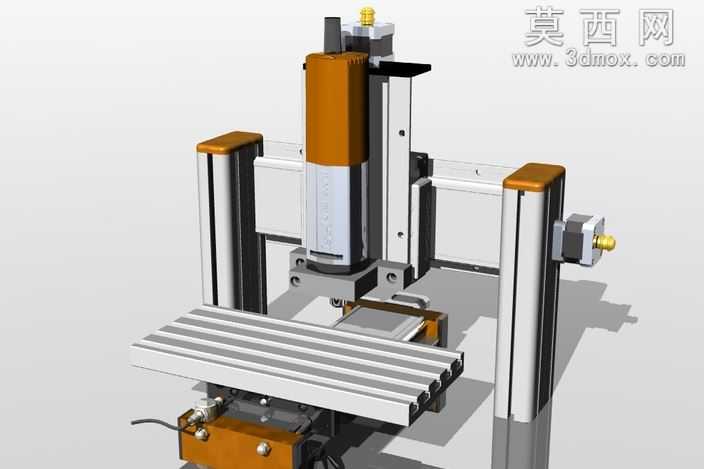

本作品为桌面级小型立式数控铣床的三维设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成主轴单元、进给传动单元、床身支撑单元、夹具工作台单元的独立零件建模，再通过标准配合、高级配合完成整机装配，全程严格遵循机械设计公差规范，确保各运动部件无干涉、运动行程符合设计预期。材质渲染阶段针对不同零部件做了差异化材质调配：床身立柱、工作台等铸铁支撑件采用哑光灰铸铁材质，添加细微铸造纹理与表面磨砂质感，还原铸件的厚重稳定观感；直线导轨、滚珠丝杠等传动部件采用抛光金属材质，添加轻微环境反射与加工刀痕细节，体现精密传动件的加工精度；主轴电机外壳采用拉丝不锈钢材质，端盖部分做哑光金属处理，区分不同部件的材质属性；两端的行程限位组件、驱动电机外壳采用工程塑料与烤漆金属结合的材质，添加细微颗粒质感还原工业器件的真实外观；顶部的调节旋钮采用黄铜金属材质，做轻微做旧处理提升细节真实度。结构设计上采用双立柱龙门式支撑结构，大幅提升小型机床的整体刚性，Z轴主轴滑台通过直线导轨与立柱连接，搭配滚珠丝杠实现垂直方向的精密进给，X/Y轴进给单元集成在工作台下方，采用步进电机搭配丝杠传动的方案，可实现小尺寸工件的铣削、钻孔等精密加工动作，走线、限位开关、驱动组件的布局都做了合理规划，既保证外观整洁，也预留了实际装配的维护空间。渲染阶段采用工作室三点布光方案，主光从侧上方打亮整机主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒机床边缘提升立体感，地面添加柔和的投影与反射效果，既清晰展示整机的结构组成，也呈现出工业设备的专业质感，整体设计兼顾了小型数控设备的结构合理性、加工实用性与外观整洁度，可作为小型数控加工设备的设计参考、教学演示模型使用。
