双轴十字滑台数控传动机构设计

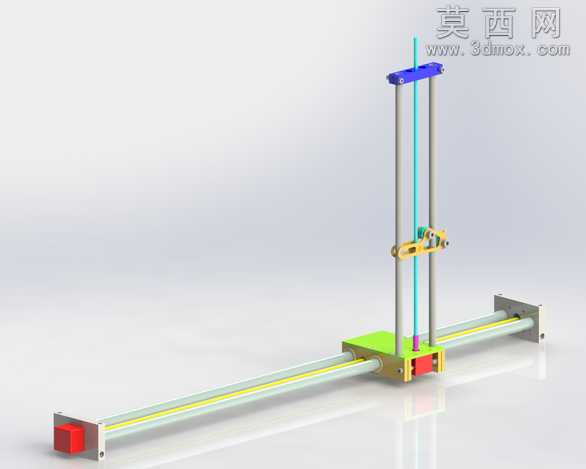

本作品为数控传动类十字滑台机构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计装配规范，对每一个零件的尺寸公差、装配约束都做了精准定义，确保整体机构无干涉、可实现预期运动逻辑。渲染阶段采用哑光金属材质搭配亮色工程塑料材质区分不同功能部件，水平导轨部分采用银灰色金属质感模拟光轴导轨的金属特性，滑动座采用亮绿色工程塑料材质突出运动部件的视觉辨识度，竖直立柱部分采用同色系金属材质保证视觉统一性，末端执行件采用蓝、黄、红等亮色区分不同功能模块，整体渲染光影柔和，清晰展现各部件的装配关系与结构层次。结构设计上，该机构采用水平双光轴导轨搭配竖直双光轴导轨的十字布局，水平方向通过两端固定座将两根平行光轴锁紧安装，滑动座通过直线轴承与光轴配合实现低摩擦往复运动，水平方向内置传动杆实现精准进给；竖直方向在水平滑台的基座上固定两根平行竖直光轴，竖直滑座同样通过直线轴承与光轴配合，可沿竖直方向完成升降运动，竖直滑座上搭载执行组件，可拓展安装加工头、检测头等功能部件，实现平面内两轴联动的数控运动。设计思路围绕小型数控执行机构的轻量化、易装配需求展开，摒弃了复杂的铸件结构，采用标准光轴、标准紧固件搭配定制化滑座、固定座的组合方案，既降低了加工制造成本，又保证了机构的运动精度，各部件之间采用螺栓锁紧、定位销定位的连接方式，拆装维护便捷，可应用于小型数控雕刻、点位搬运、教学演示等多种场景，建模过程中对所有运动副都添加了配合约束，可直接在软件内实现运动仿真，验证两轴联动的行程范围与运动逻辑，避免实际装配中出现行程不足、部件碰撞等问题。
